Еще одна особенная черта этого судна состоит в том, что нижние угольные ямы будут наполняться при погрузке угля независимо от верхних ям.

Броневая защита, похожа на существующую на броненосце "Канопус" и его прототипах. Вертикальная бортовая броня на "Формидабле" все-таки на 50% толще, так как она имеет 9 дюймов толщины на всем пространстве 15-футового пояса. Затем, 216 футовая длина всей броневой цитадели еще увеличена диагональными броневыми переборками, доводящими ее до длины в 250 ф. Стальная броня выделана по способу Гарвея. 9-дм броня вообще окажет большую способность непробиваемости, так как к ее толщине прибавляется еще толщина наклонной палубной брони, а эта последняя составляете 4 и 1/2 дм, так что общая толщина будет 13 и 1/2 дм. Броневые поперечные переборки броненосца имеют толщину от 9 до 12 дм и своими кромками прикреплены к бортовой броне, образуя таким образом общий пояс вокруг главных жизненных частей судна. На броненосце также имеются две бронированные палубы, из которых верхняя карапасная со стальной броней в 3 дм по середине и 2 дм на скатах, а другая – главная палуба, имеет стальную однодюймовую броню.

Главное вооружение состоит из четырех 12-дм проволочных орудий нового и усовершенствованного образна. Орудия эти установлены попарно: два для стрельбы по носу и два на корму. Они защищены толстыми 8-дм щитами, причем гидравлика и механизмы орудий защищены круглыми редутами с 1 2-дм броней. Замки орудий открываются и закрываются вручную.

Второстепенное вооружение состоит главным образом из двенадцати 6-дм скорострельных орудий совершенно нового типа; восемь из них поставлены на главной палубе, а четыре находятся на верхней палубе в угловых казематах – все с обстрелом попарно на нос и на корму. Подача зарядов будет производиться через бронированные трубы, направляющиеся от крюйт-камер прямо к казематам орудий под нижней бронированной палубой.

К второстепенной или вспомогательной артиллерии также принадлежат шестнадцать 12-фунтовых скорострельных орудий; из них 8 орудий помешены вдоль бортов на главной батарейной палубе, как в носовой части, так и в середине по бортам, а остальные восемь на верхней палубе. Затем, еще два 12-фунтовых восьмицентнеровые орудия предназначаются для десанта; они имеют такие станки, что, оставаясь на судне, могут действовать прямо по носу через бруствер и таким образом броненосец имеет уже не 16, а 1 8 скорострельных орудий 1 2-фунтового калибра. На обоих марсах для отражения атаки миноносцев предполагается иметь на круговых рельсах потри 3-фунтовых орудия Гочкиса; наконец, на мостиках поставлено восемь пушек Максима. Кроме того, броненосец снабжен четырьмя подводными минными выбрасывающими аппаратами с диаметром в 18 дюймов – два в носу и два в корме.

Особенно бросается в глаза уже вышеописанный таран броненосца. Это мощное оружие все сплошь отлито из стали. Вес его превышает 30 тонн. Около тарана, для зашиты борта от повреждения во время таранения, наружная 3/4-дюймовая железная обшивка покрыта сверху еще 2-дюймовой никелево-стальной броней. Эта зашита будет соответствовать обыкновенной 7-дюймовой железной кованой броне.

Комплект команды броненосца "Формидабл", как флагманского судна, будет состоять из 789 человек, т.е. на 40 человек больше, чем на "Маджестике".

Две стальные мачты с боевыми марсами и прожектор на особой плошадке грот-стеньги дополняют собой боевой вид судна. Для производства сигналов на далекое расстояние на вершине одной из мачт (на высоте 160 ф от ватерлинии) устроен семафор. Мачты снабжены стрелами – две у фок-мачты и одна у грот-мачты. Эти стрелы предназначаются для спуска и подъема шлюпок и для погрузки угля и провизии.

"Формидабл" имеет четыре паровые шлюпки (2 по 56 ф и 2 в 40 ф длины) и 14 гребных шлюпок. Две самые большие паровые шлюпки будут ходить со скоростью 13,5 узлов; они снабжены минными аппаратами и могут, состоя при броненосце, исполнять у берега разведочную службу.

Три динамо-машины освешают броненосец и приводят в действие всю его вентиляторную систему. Кроме массы переговорных труб и электрических звонков, в главных частях судна устроены громко-звучные телефоны.

Боевых зарядов в крюйт-камерах имеется на 1 2000 выстрелов (в это число не включены заряды машинных пушек). С таким запасом зарядов и снарядов "Формидабл" будет в состоянии, при обыкновенных условиях боя, вести сильный 4-часовой непрерывный огонь.

Броненосец 1 класса "Имплакейбл" строился в Девонпорте и спущен на воду в марте 1 899 г. Как е его прототип, броненосец "Формидабл", он имеет тождественные с ним размерения. Судно это замечательно тем, что оно выстроено в чрезвычайно короткий срок, а именно: 8 месяцев, без 4 дней. Пояс бортовой брони толщиной 9 дм, шириной 15 ф и длиной 216 ф изготовлен из листов гарвеированной стали. Машина тройного расширения с 20 водотрубными котлами Бельвилля. Боевое вооружение совершенно сходно с вооружением броненосца "Формидабл".

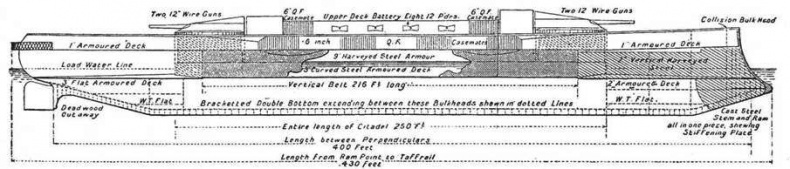

Броненосец “Формидабл”. 1899 г.

(Наружный вид борта с указанием бронирования)

Из справочника“Военные флоты и морская справочная книжка на 1892 г.", изданного в С.-Петербурге под редакцией великого князя Александра Михайловича. С. -Пб. 1903 г.

Во время строительства броненосцев типов “Булверк” и “Формидабл” начались эксперименты в области башенных установок. В результате “Формидабл” и “Имплекейбл” получили установки BYI, а “Иррезистибл” установку типа BVII производства “Виккерса”, но с некоторыми отличиями. Строившиеся за ними броненосцы “Лондон” и “Булверк” получили установки типа BVI, а “Венерейбл” типа BVII. Все эти установки имели рабочее (перегрузочное отделение) вне пределов барбета и имели очень большие отличия в системе подачи, механизмах и внутреннего расположения.

Для вспомогательной артиллерии У. Уайт предложил два варианта. По одному новые броненосцы, как и корабли типа “Маджестик”, должны были получить 12 6-дм орудий, по второму варианту – 14 6-дм орудий, размещенных следующим образом: 6 на верхней палубе, 8 на главной палубе, как на новых японских броненосцах “Хатсусе” и “Сикисима”. Но на заседании Бюро приняли первый вариант. Решили, что конечно, дополнительные орудия на верхней палубе и усилят наступательный потенциал, но в то же время 12 6-дм орудий вполне удовлетворят своему назначению, в особенности, если их сравнивать с числом аналогичных калибров на броненосцах в других флотах. К тому же дополнительные орудия загромождали верхнюю палубу, да и экипаж при этом увеличивался.

Также восторжествовало мнение, что не следует гнаться за усилением наступательного потенциала, а лучше больше внимания уделить увеличению толщины бронированного пояса, так как в то время калибры артиллерии и начальная скорость снаряда росли быстрыми темпами.

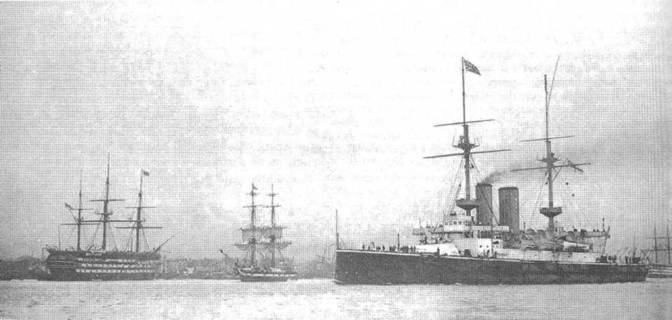

“Иррезистибл" покидает Мальту. 1902 г.
