Сварной корпус БТР-90 выполнен из бронелистов увеличенной по сравнению с БТР-80 толщины, что в сочетании с рациональными углами их наклона обеспечивает надежную защиту от крупнокалиберных пуль и осколков артиллерийских снарядов. Значительно усилена противоминная защита БТРа, выполненная с учетом опыта применения бронетехники в Афганистане. Днище машины имеет V-образную форму — более стойкое к воздействию ударной волны, чем плоское.

Машина оснащена системой коллективной защиты от воздействия ударной волны ядерного взрыва, проникающей радиации, радиоактивной пыли, бактериологического оружия и отравляющих веществ. Для использования в регионах с жарким климатом БТР-90 может оснащаться кондиционером.

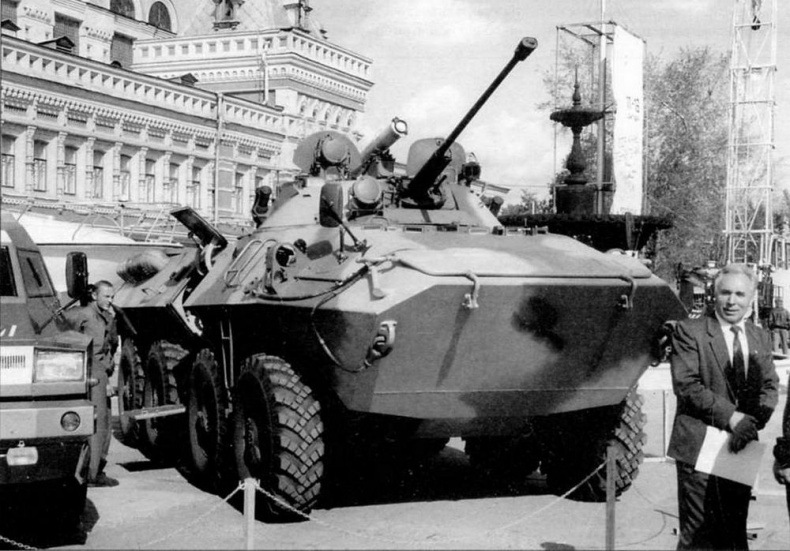

Первый образец бронетранспортера БТР-90 на выставке «Вооружение, военная техника, конверсия» в Нижнем Новгороде. Сентябрь 1994 года

В передней части корпуса слева расположено сиденье водителя, а справа — старшего стрелка. Для вождения машины водитель располагает пятью наблюдательными перископическими приборами, обеспечивающими обзор по азимуту в пределах 180°. Два аналогичных прибора имеются у старшего стрелка. При движении на марше сиденье водителя может подниматься, при этом в плохих погодных условиях над водительским местом может устанавливаться защитный колпак, полностью закрывающий проем люка.

Командир машины вместе со стрелком-наводчиком располагаются во вращающейся башне.

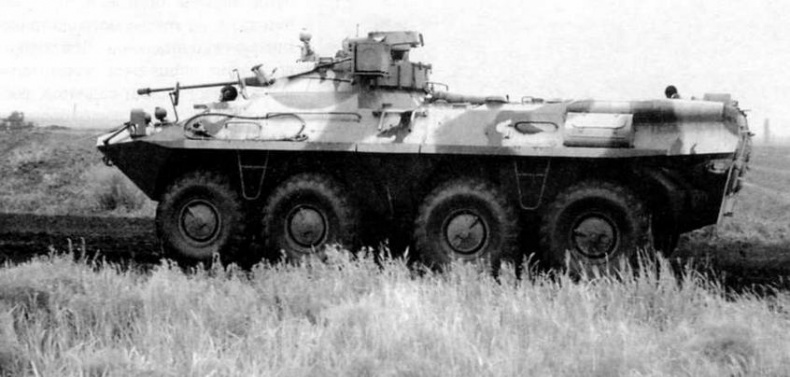

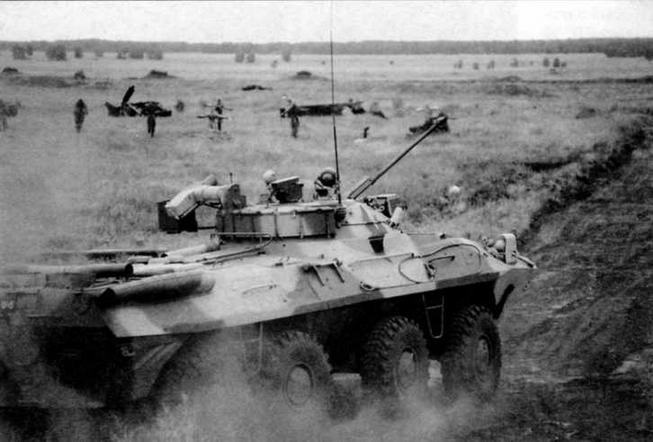

БТР-90 на полигоне во время показательных заездов. Выставка «ВТТВ- Омск-99»

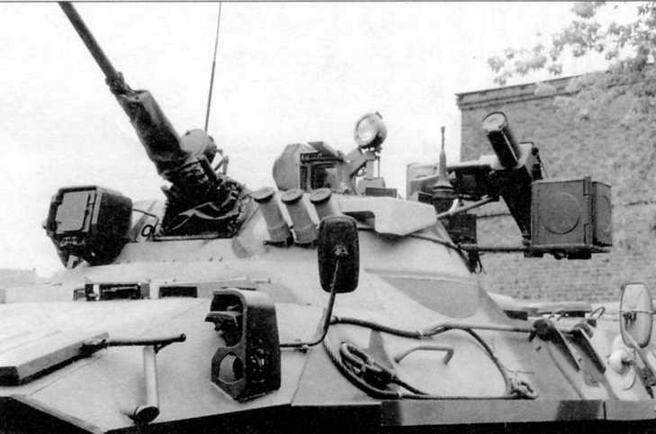

Над боевым отделением бронетранспортера БТР-90 установлена башня, заимствованная у боевой машины пехоты БМП-2 с полным комплектом вооружения

В десантном отделении могут разместиться семь полностью экипированных пехотинцев. Для ведения огня десантом из штатного оружия в бортах имеется по три бойницы с шаровыми опорами, которые закрываются герметическими бронезаслонками. Конфигурация передних бойниц обеспечивает возможность ведения огня и из ручных пулеметов РПК и позволяет стрелять вперед под углом 45° к оси машины. Еще одна бойница расположена справа, в передней части корпуса. Вторая по счету пара бойниц прорезана на верхних половинах двухстворчатых люков, служащих для посадки и высадки десанта. Нижние половины люков, как и у БТР-80, в откинутом положении облегчают покидание бронетранспортера на ходу, однако размеры самих люков больше, чем у предшественника. Используя половины люков как подножки, пехотинцы, стоящие в них, могут вести огонь из ПЗРК «Игла» или гранатометов.

БТР-90 оснащен многотопливным дизельным двигателем 2В-06-2С с жидкостным охлаждением и турбонаддувом. Мощность дизеля, расположенного в корме машины, 510 л.с. Доступ к двигателю возможен как изнутри машины, так и через два боль- ших люка на крыше моторно-транс- миссионного отделения. Для предотвращения поражения зажигательными боеприпасами радиатор, расположенный у кормового броневого листа, защищен специальными крышками. В задней части машины находятся топливные баки, заправочные горловины которых выведены в кормовой лист. Для движения на плаву используются два водометных движителя.

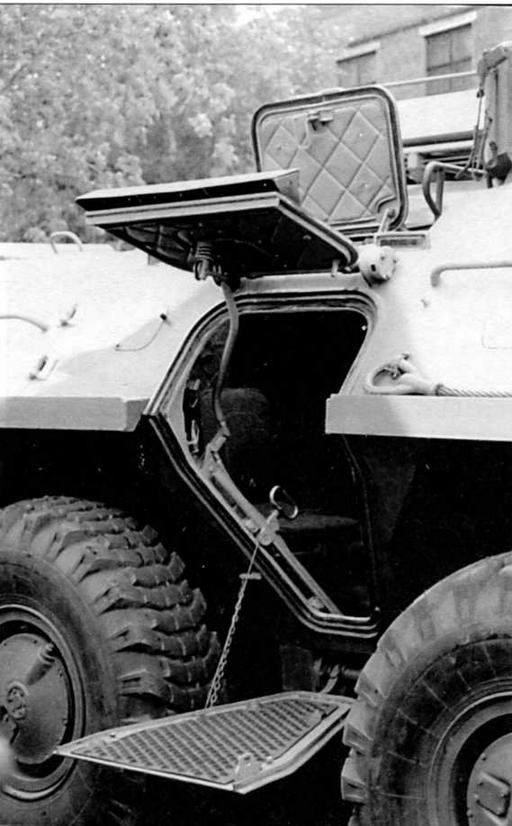

Попасть и покинуть десантное отделение БТР-90 можно через двери в левом и правом (на фото справа) бортах корпуса

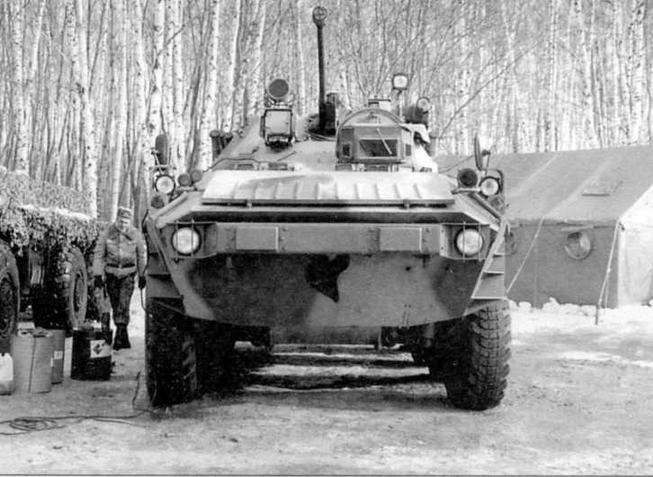

Доработанный вариант БТР-90 на выставке военной автомобильной техники в 21 НИИ МО РФ. Бронницы, 2001 год. Обращает на себя внимание бампер с фарами на нижнем лобовом листе корпуса машины

Коробка передач — автоматическая гидромеханическая реверсивная. Мощность от двигателя распределяется на два параллельных потока по бортам машины. Посредством гидрообъемной передачи обеспечивается разность скоростей вращения по бортам, что позволяет в дополнение к повороту четырех передних колес выполнять разворот «по-танковому». В результате удалось вдвое уменьшить радиус поворота БТР-90 по сравнению с предшествующими машинами. В сочетании с возможностью движения БТР вперед и назад с одинаковой скоростью за счет реверсивной коробки передач удалось весьма существенно увеличить его маневренные характеристики.

Независимая торсионная подвеска всех колес на поперечных рычагах за счет большого хода, энергоемких телескопических гидроамортизаторов и широкопрофильных пулестойких шин с системой централизованного регулирования давления обеспечивает возможность движения по пересеченной местности со скоростью более 50 км/ч, а по шоссе — до 100 км/ч. При этом машина сохраняет подвижность даже при полном повреждении четырех из восьми колес.

БТР-90 — первый отечественный бронетранспортер, оснащенный бортовой информационно-управляющей системой (БИУС), обеспечивающей автоматизированное управление двигателем и трансмиссией, а также контроль и диагностику основных систем машины.

Опытный образец бронетранспортера оснащен боевым отделением, заимствованным у БМП-2. Вооружение включет 30-мм автоматическую пушку 2А42 (боекомплект 500 патронов), 7,62-мм пулемет ПКТ (2000 патронов), 30-мм гранатомет АГС-17 (смонтированный снаружи башни, боекомплект — 400 выстрелов), а также ПТРК «Конкурс» (четыре ракеты с полуавтоматическим наведением по проводу). Углы наведения оружия по вертикали от -5° до +75°, по горизонтали — 360°.

Наводчик-оператор имеет в своем распоряжении комбинированный (дневной и ночной) прицел БПКЗ-42, а командир — дневной прибор наблюдения Ш-13. По требованиям зарубежных заказчиков допускается возможность оснащения машины прицелом наводчика-оператора БПК-М с французским тепловизионным модулем фирмы SAT.

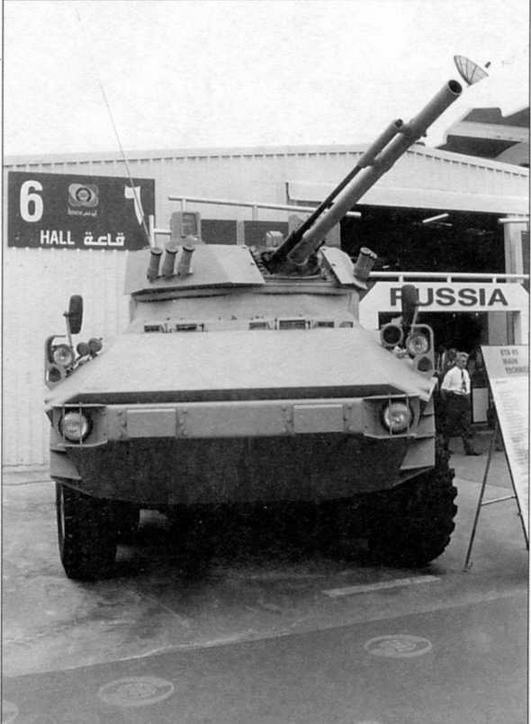

БТР-90, оснащенный боевым отделением «Бахча-У», перед российским павильоном выставки IDEX-2001. Абу-Даби, март 2001 года
