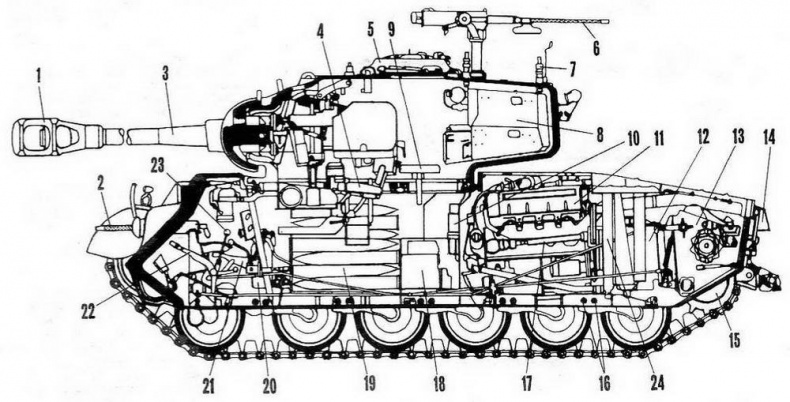

Тяжелый танк М26:

1 - дульный тормоз, 2 - 7,62-мм курсовой пулемет Browning, 3 - 90-мм пушка, 4 - сиденье наводчика, 5 - командирская башенка, 6- 12,7-мм зенитный пулемет, 7 — вывод антенны, 8 — радиостанция, 9 — сиденье командира, 10 - воздушный фильтр, 11 - двигатель. 12 - коробка передач, 13 — дифференциал, 14 — выхлопной патрубок, 15 — ведущее колесо, 16 — торсионные валы, 17 — привод вентилятора, 18 — аккумуляторы, 19 — боеукладка 90-мм выстрелов, 20 - стационарный огнетушитель, 21 - сиденье помощника водителя, 22 - рычаг управления, 23 - рычаг переключения скоростей, 24 — радиатор.

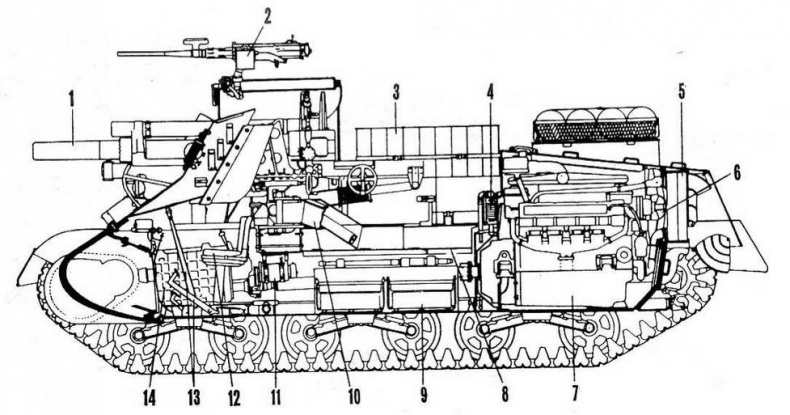

Самоходная гаубица М7:

1 - 105-мм гаубица, 2 — 12,7-мм зенитный пулемет, 3 - укладка артвыстрелов, 4 - масляный радиатор, 5 - радиатор, 6 - привод вентилятора, 7-двигатель, 8 - подвесной пол, 9 - аккумуляторные батареи, 10 -лафеторудия, 11 — генератор, 12 - сиденье водителя, 13 - рычаги и педали управления, 14 - коробка передач.

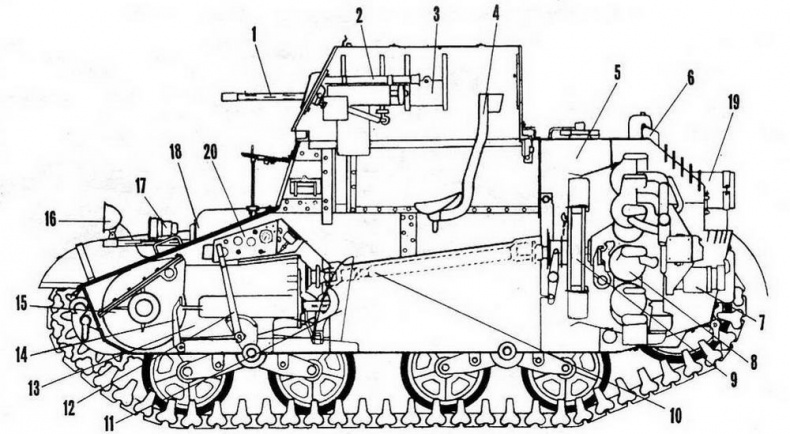

Боевая машина М1А1:

1 - 7,62-мм пулемет М2, 2 — телескопический прицел, 3 - сдвижная заслонка лючка для стрельбы из личного оружия, 4 — сиденье пулеметчика, 5— топливный бак, 6 — воздушный фильтр, 1 - генератор, 8 — двигатель, 9 — главный фрикцион, 10 — карданный вал, 11 - сиденье водителя, 12 — рычаг управления, 13 — коробка передач, 14 — педаль сцепления, 15 — механизм поворота, 16 —фара, 17 — сигнал, 18-7,62-мм курсовой пулемет М2, 19 — глушитель, 20 — панель приборов.

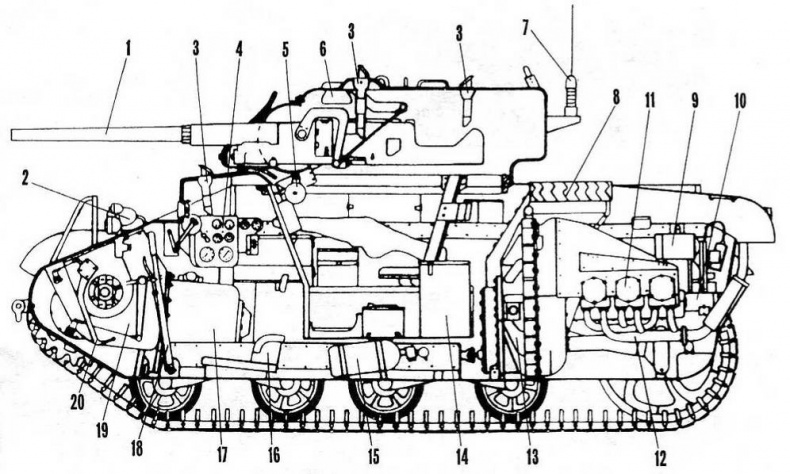

Легкий танк М22;

1 - 37-мм пушка, 2 — сигнал, 3 — перископический прибор наблюдения, 4 - панель приборов, 5 — подъемный механизм пушки, 6 — вентилятор, 7 - антенна, 8 — жалюзи, 9 — генератор, 10 - стартер, 11 - двигатель, 12 — выхлопной коллектор, 13 - главный фрикцион, 14 - ящик для 37-мм выстрелов, 15 — стационарный огнетушитель, 16 - сиденье водителя, 17 — коробка передач, 18 — рычаг управления, 19 — дифференциал, 20 - педаль сцепления.

ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ АМЕРИКАНСКИХ ТАНКОВЫХ ПУШЕК
