Три других оперативных отряда не встретили ощутимого сопротивления на островах Тароа, Вотье и Кваджалейн. В воздухе было обнаружено только 14 японских самолетов, все они были сбиты или разбились при посадке. Еще 45 бомбардировщиков, истребителей и гидросамолетов американцы уничтожили на земле. Высадка на Кваджалейн прошла без противодействия со стороны японской авиации.

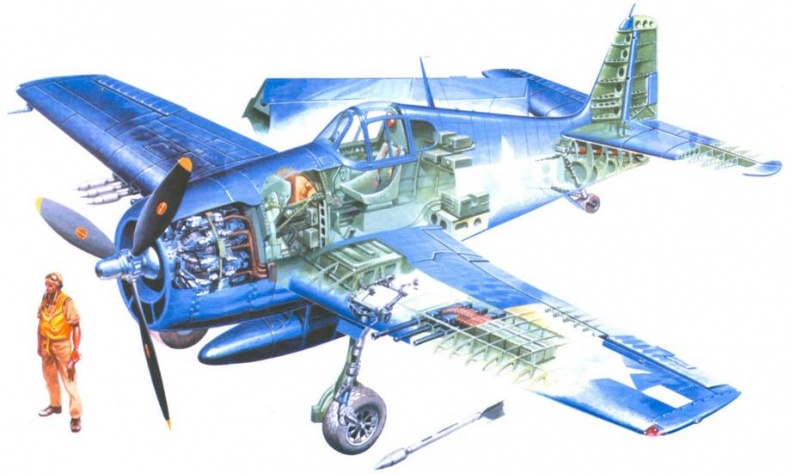

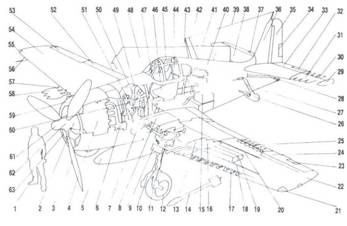

Grumman F6F-5 «Hellcat» ранней производственной серии. 1. Пилот. 2. Кожух передачи двигателя. 3. Лопасть винта. 4. Двигатель P&W R2800-18W. 5. Подвесной бензобак емкостью 150 галлонов. 6. Коллектор системы выхлопа. 7. Ручка управления. 8. Главный бензобак. 9. Передняя створка ниши шасси. 10. крышка ниши. 11. Стойка главного шасси. 12. Колесо. 13. Пулеметы Colt-Browning М2 калибра 12.7 мм. 14. Ракета HVAR 3.5" с боевой головкой 5". 15. Бортовая радиостанция. 16. Пулеметная лента. 17. Носок нервюры. 18. Передний главный лонжерон. 19. Патронные ящики. 20. Задний главный лонжерон. 21. Левый (красный/ позиционный огонь. 22. Оконцовка крыла. 23. Триммер элерона. 24. Левый элерон. 25. Внутренняя конструкция закрылка. 26. Хвостовое колесо. 27. Стойка хвостового колеса с амортизатором. 28. Крюк аэрофинишера. 29. Горизонталыюе оперение. 30. Нервюры киля. 31. Лонжерон хвостового оперения. 32. Триммер руля высоты. 33. Руль высоты. 34. Триммер руля направления. 35. Руль направления. 36. Киль. 37. Триммер руля высоты. 38. Горизонталыюе оперение. 34 Антенна. 40. Радиостанция. 41. Радиостанция. 42. Остекление за фонарем (у поздних самолетов отсутствовало). 43. Антенная мачта. 44. Бронеспинка и бронеизголовье кресла. 45. Фонарь. 46. Кресло. 47. Лобовое стекло с бронестеклом. 48. Положение крыла в сложенном состоянии. 44. Моторами. 50. Маслобак. 51. Бронеплита. защищающая маслобак. 52. Закрылки. 53. Правый элерон. 54. Металлическая обшивка крыльев. 55. Правый (зеленый) позиционный огонь. 56. Трубка Пито. 57. Направляющие Мк 5 для ракет. 58. Комплект из трех ракет с головками 5". 59. Капот двигателя. 60. Кислородный баллон. 61. Кожух механизма изменения шага винта. 62. Втулка винта. 63. Воздухозаборник наддува и промежуточного радиатора.

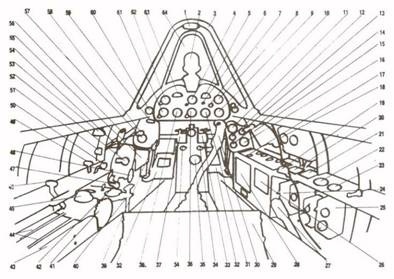

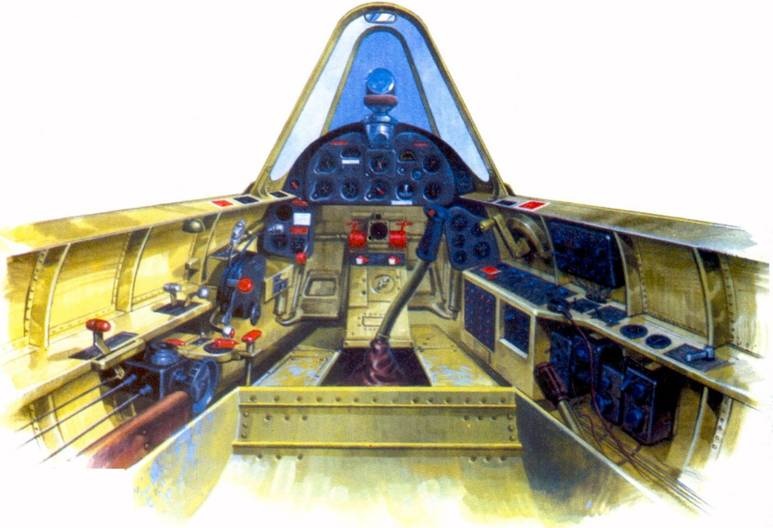

Кабина самолета Grumman F6F-5 «Hellcat»

1. Зеркало заднего вида. 2. Прицел Mk VIII. 3. Рама лобового стекла. 4. Указатель гирокомпаса. 5. Искусственный горизонт. 6. Ручка калибровки искусственного горизонта. 7. Регулятор гироскопа. 8. Тахометр. 9. Указатель давления во входном коллекторе. 10. Указатель уровня в баке с воднометанольной смесью. 11. Указатель температуры головок цилиндров. 12. Указатель температуры масла. 13. Указатель давления масла. 14. Указатель давления топлива. 15. Ручка фонаря кабины. 16. Указатель количества топлива. 17. Аварийный выключатель зажигания. IS. Переключатель радиоканалов. 19. Микрофон. 20. Панель включателей опознавательных огней. 21. Распределительная панель ручного гидравлического насоса. 22. Указатель давления в гидравлической системе. 23. Указатель давления в системе аварийного выпуска шасси. 24. Блок настройки радиостанции. 25. Распределительная коробка устройства опознавания «свой-чужой». 26. Распределительная панель вооружения. 27. Рычаг ручного гидравлического насоса. 28. Панель предохранителей электросети. 29. Кресло пилота. 30. Ручка управления с кнопкой спуска пулеметов. 31. Поперечный инклинометр. 32. Педали качалки руля направления. 33. Ручка блокиратора механизма складывания крыльев. 34. Кнопка перезарядки пулеметов. 35. Кнопка пуска ракет. 36. Вариометр. 37. Рычаг аварийного выпуска шасси. 38. Спидометр. 39. Рычаг выпуска шасси. 40. Рычаг сброса подвесного бака. 41. Регулятор триммера руля высоты. 42. Перепускной клапан топливной системы. 43. Карман для карты и летных документов. 44. Тяги регулировки триммеров. 45. Регулятор триммера руля направления и регулятор триммера элерона. 46. Рычаг механизма блокировки хвостового колеса. 47. Регулятор шага винта. 48. Регулятор системы управления двигателем. 49. Рычаг жалюзи системы охлаждения двигателя. 50. Рычаг жалюзи маслорадиатора. 51. Кнопка сброса подкрыльевых баков. 52. Рычаг системы впрыска воднометанольпой смеси. 53. Лампа подсветки приборной доски. 54. Переключатель системы выпуска закрылков. 55. Рычаг клапана, регулирующего воздушный поток через турбонаддув. 56. Кнопка пуска с выключателем радиостанции. 57. Указатель положения закрылков и шасси. 58. Регулятор наддува. 59. Регулятор воздушного потока в карбюраторе. 60. Выключатель магнето. 61. Альтиметр. 62. Хронометр с 24-часовым циферблатом. 63. Гироскопический указатель курса. 64. Пуленепробиваемая панель на лобовом стекле.

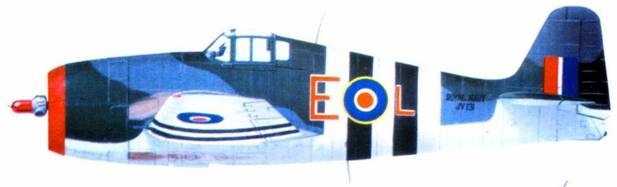

«Hellcat» Mk I, JV 131 из 800-й эскадрильи FAA, авианосец «Emperor», Эгейское море, сентябрь 1944 года. Камуфляж Extra Dark Sea/Dark Slate Grey/Sky.

«Hellcat» F.Mk. I, JV 144 из 1839-й эскадрильи FAA, авианосец «Indefatigable», Тихий океан, ноябрь 1944 года. Камуфляж Extra Dark Sea/Dark Slate Grey/Sky.

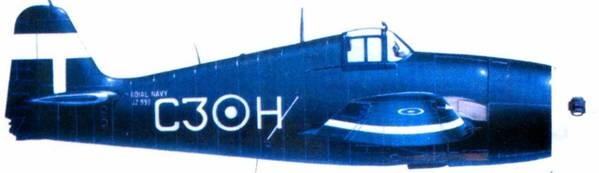

«Hellcat» F.Mk. II из 800-й эскадрильи FAA, Тринкомали, Цейлон, лето 1945 года. Американский камуфляж Glossy Sea Blue.

Французский F6F-5, Индокитай, 1951 год. Американский камуфляж Glossy Sea Blue.

F6F-5K из эскадрильи VU — 1, использовался для буксировки целей, сентябрь 1959 года. Окраска типичная для самолетов, использовавшихся с этой целью.

F6F-5K, использованный в виде дистанционно управляемого снаряда, база Лакросс, Винсконсин, 1950 год. Самолет целиком выкрашен в Glossy Insignia Red.
