На испытаниях

"Гектор" 3200 л.с.,12,6 уз (машины фирмы "Нэпир"), "Вэлиент" 3360 л.с, 12,0 уз (машины фирмы "Моделей").

Запас топлива, т

450 (уголь)

Дальность плавания

800 миль полный ходом

Площадь парусов, м2

2276

Экипаж, чел.

530

Конструкторы

Дж.Лардж, У.Х.Уолкер

Основными особенностями проекта этих кораблей стали броня по батарее от штевня до штевня при неполном поясе по ватерлинии, скругленная корма новой формы, защищая руль, а также очень низкий центр тяжести.

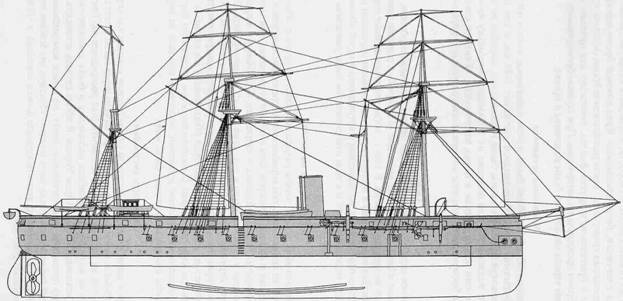

Броненосец «Гектор»

Вместе с «дифенсами» они образовали группу, так сказать, «линкоров обороны метрополии» второго класса, ни в малейшей степени не оправдавших политику экономии средств, вызвавшую к жизни их появление. Длина их была как у «Дифенса», но ширина на 0,5 м больше, чем у него – чтобы нести на 300 т больше брони и более тяжелые машины при той же проектной осадке 7,51 м. Но поскольку кораблестроение как наука пока ещё не приобрела ясных очертаний, и все расчёты были весьма приблизительными, первые испытания этих кораблей, к сожалению, показали, что реальная осадка превысила проектную почти на 0,3 м. Чтобы предотвратить дальнейшую перегрузку, запас угля уменьшили до 450 т, а это, в свою очередь, препятствовало их использованию за пределами вод метрополии. Среди всех батарейных броненосцев оба корабля не могли быть оснащены ни полуютом, ни возвышенным полубаком, поскольку это привело бы к ещё большему увеличению перегрузки.

По внешнему виду они отличались от «дифенсов» прямым форштевнем вместо таранного и ахтерштевнем французского типа, который поднимался прямо от подзора скругленной формы. Подобная форма кормы лучше защищала от спутной волны, чем прославленная веками фрегатская корма, отличавшая предшествующие броненосцы.

Внутреннее устройство повторяло «Дифенс» – койки экипажа подвешивались в главной палубе, кают-компания и офицерские каюты размещались на нижней палубе в корме. Управление рулем было ручное с помощью штурвалов, стоящих на всех трех палубах, а якорь выбирался, как и прежде, посредством троса-проводника ручным шпилем. До конца своей службы оба корабля так и не получили вспомогательных паровых приводов якорного шпиля и руля.

Вооружение

На первых чертежах, представленных на рассмотрение главным строителем, вооружение состояло из 30 68-фунтовых орудий на главной палубе за броней и двух таких же орудий в оконечностях на верхней палубе. Но с появлением казнозарядных орудий Армстронга вооружение подверглось изменению: было решено установить восемь 110-фунтовых орудий на верхней палубе и 24 68-фунтовых гладкоствольных на верхней палубе. Однако затем вследствие перегрузки полностью это вооружение так и не было установлено на борт, и «Гектор» в первую кампанию нёс только четыре 110-фунтовых казнозарядных орудия на верхней палубе в качестве погонных и ретирадных, и 20 68-фунтовых пушек в батарее.

«Вэлиент» задержался постройкой из-за финансовых неурядиц фирмы «Уэствуд энд Бейли», и к тому времени, когда фирма «Теймз Айрон Уоркс» наконец закончила его постройку, орудия Армстронга уже сняли с вооружения. Поэтому он сразу получил два 8" дульнозарядных орудия на шканцы (весьма неожиданное решение для самых тяжёлых пушек на корабле). Размещённые здесь, они могли действовать на волнении, но зато находились вне броневого прикрытия и легко могли быть выведены из строя. Помимо этого, на верхней палубе стояли четыре 7" дульнозарядных орудия (погонные и ретирадные), еще 12 7" орудий располагалось в батарее. Специальных салютных пушек не было, так что церемониальная стрельба в данном случае всегда была очень впечатляющей. «Гектор» в 1867 г. был разоружён для переоснащения на новые орудия и начал свою вторую кампанию, когда «Вэлиент» только впервые поднял флаг. В итоге оба корабля имели одинаковое вооружение, размещенное по единой схеме.

Броня На этих кораблях приняли французскую систему полного бронирования батареи, на которой настоял секретарь Адмиралтейства лорд Кларенс Пэджет. На протяжении 65,8 м длины корпуса железные плиты имели толщину 114 мм, утончаясь до 64 мм в оконечностях. Ниже этой брони проходил пояс по ватерлинии, углублённый на 1,75 м под воду. Его толщина составляла 114 мм, а до фор- и ахтерштевней он не доходил соответственно на 9 и 10,7 м, поскольку обводы здесь были слишком острыми для достижения высокой скорости, а прикрыть их броней, не исчерпав полностью запаса плавучести, было невозможно. Края поясной брони перекрывались 114-мм поперечными траверзами. Такое расположение брони осталось чуть ли не единственным в британском и других флотах, поскольку как правило самая длинная полоса брони проходила по ватерлинии. При полном бронировании батареи траверзы в ней теряли смысл и не были включены в проект.

Машинная установка

Паровые машины обоих кораблей были почти идентичны, хотя и изготовлены разными фирмами. Диаметр цилиндров составлял 2083 мм, а ход поршня – 1219 мм. Несмотря на то, что винты были подъемными, корабли не имели грузовых стрел и полиспастов для подъема их в колодец, поскольку из-за малого запаса угля они всегда ходили в водах метрополии. «Гектор» стал первым британским броненосцем, машины которого изготовила его фирма-строитель.

Оснастка

Первоначально оба корабля предполагались как барки с двойными марселями, одно-деревными стеньгами и без бом-брамселей, но только «Гектор» был оснащен таким образом, да и то всего на несколько месяцев. В 1864 г., когда отменили двойные марсели, силами экипажа он был переоснащён в чистый барк с одиночными марселями и бом-брамселями, а через четыре года так же оснастили и вступившего в строй «Вэлиента». Эти корабли никогда не несли лиселей и в этом отношении они были уникальны среди броненосцев.

Мореходные качества

Не имея ни достаточной длины, чтобы разрезать волны, ни полных обводов в носу, чтобы хорошо на них всходить, оба корабля плохо переносили волнение и «имели такую же качку как и «Принс Консорт», хотя в общем управлялись при маневрировании и при поворотах через фордевинд и оверштаг». С двойными марселями «Гектор» хорошо шел в сильный ветер и мог даже как-то маневрировать, но оба они стали плохими парусниками, когда получили одиночными марсели. Оба корабля были спроектированы с весьма низким расположением центра тяжести, что давало метацентрическую высоту 1,4 м, которая обеспечивала им слишком большую остойчивость при ходе под парами (с соответствующим ухудшением бортовой качки). Мера эта оказалась совершенно излишней, поскольку площадь их парусов, как кораблей службы в водах метрополии, была мала.
