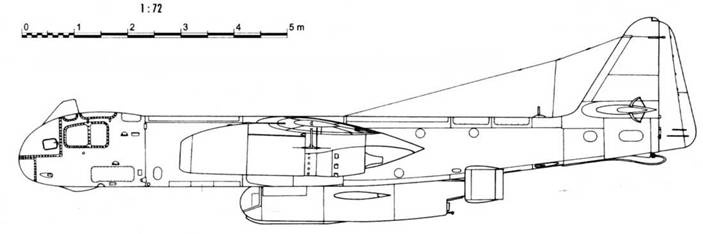

Ar-234 С-3 с подвешенным ракетным истребителем Аг 381

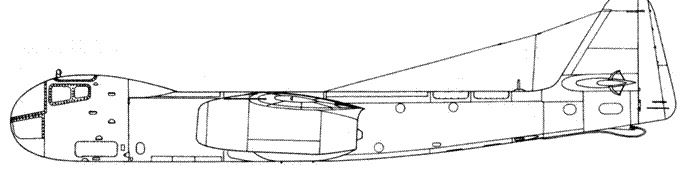

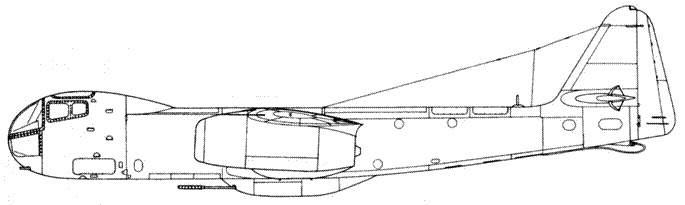

Ar 234 D-1

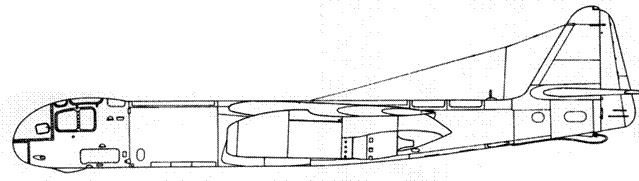

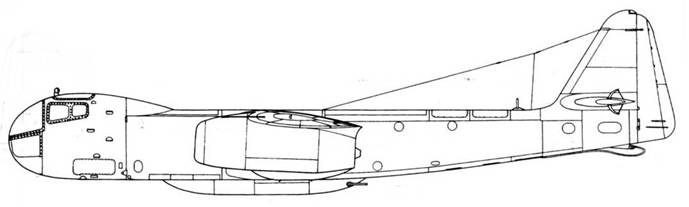

Ar 234 D-2

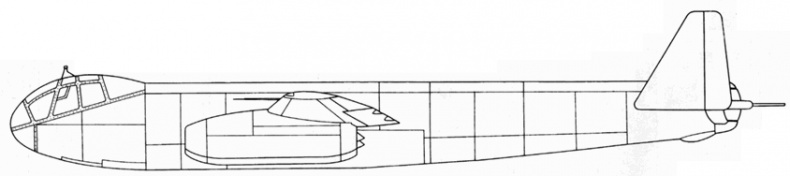

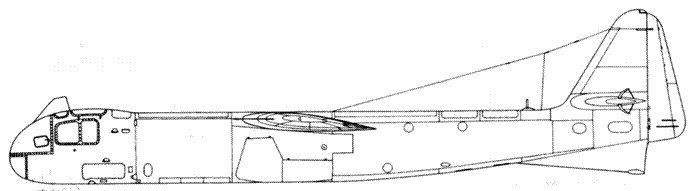

Ar 234 E-1

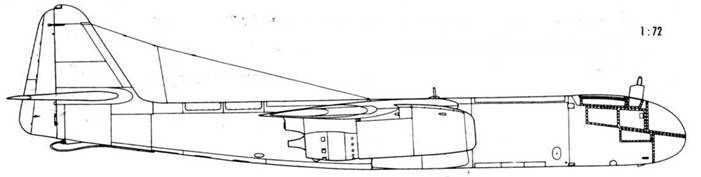

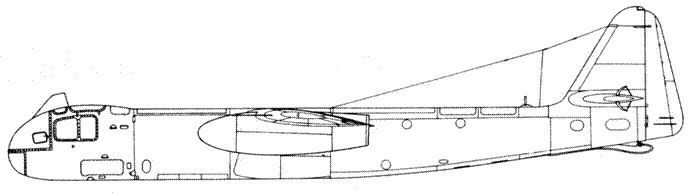

Ar 234 R (a)

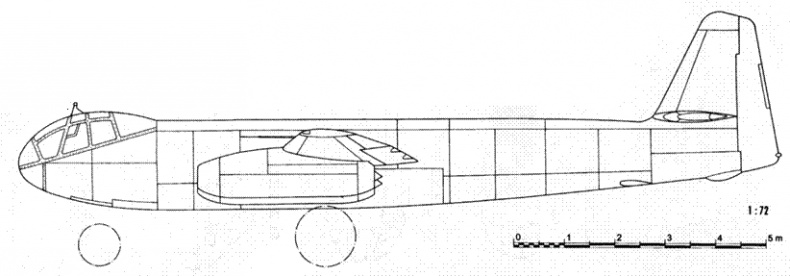

Ar 234 R (b)

Ar 234 V16 Versuchsflugel II

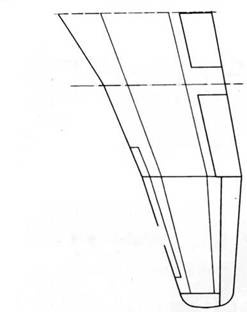

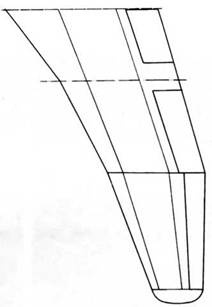

Versuchsflugel I

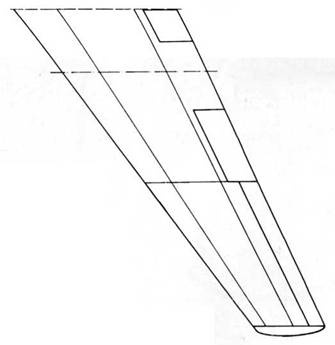

Versuchsflugel II

Versuchsflugel V

Ar 234 V21 с Versuchsflugel IV

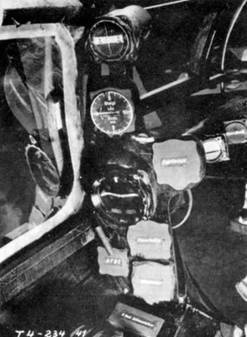

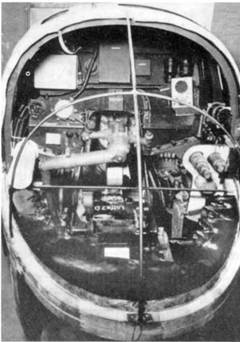

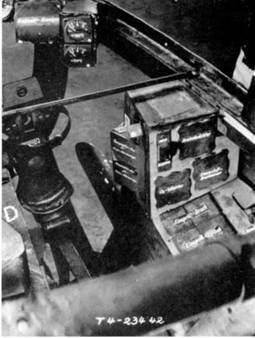

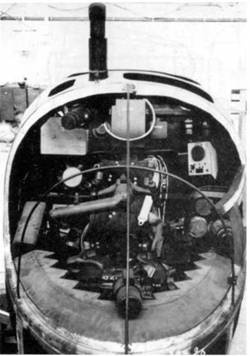

Фрагмент макета кабины самолета Ar-234 С-3. Видна левая сторона с бортовыми приборами – гирокомпасом (вверху), вариометром (посередине) и искусственным горизонтом (внизу) над левой консолью.Справа: вид вперед и вниз-направо от кресла пилота. Видна часть правой консоли, а также правая педаль.

Макет приборной доски самолета Ar-234 С-3.

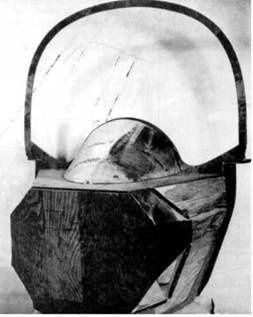

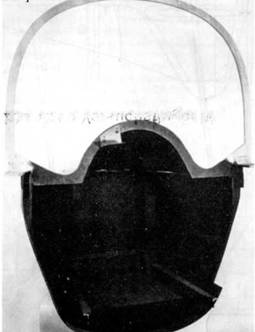

Справа: Макет бронирования кабины, предлагаемого для Ar-234 С-3, а также «Heersflugzeug». Вид со стороны нилота (слева) и спереди.

Ar-234 V35 – двухместный, оснащенный двумя двигателями HeS 011, а также крылом «Versuchsflugel III»;

Ar-234 V36 – оснащенный двумя двигателями HeS 011, а также крылом «Versuchsflugel II»;

Ar-234 V37 – оснащенный двумя двигателями HeS 011, а также крылом «Versuchsflugel IV»;

Ar-234 V38 – оснащенный двумя двигателями HeS 011, а также крылом «Versuchsflugel IIIа» (с закругленной передней кромкой и без закрылков);

Ar-234 V39 – как указано выше;

Ar-234 V40 – как указано выше.

Вместе с установкой испытываемых крыльев планировалось модифицировать и горизонтальное оперение, которое также должно было стать стреловидным.

Из этих амбициозных планов удалось реализовать очень немногое. Большинство прототипов вообще не было построено. Уже существующие Ar-234 V18, Ar-234 V19, а также Ar-234 V21 в конце концов остались в первоначальной конфигурации – со стандартными крыльями, так как препятствием для их переделки стало окончание войны. Единственным самолетом, который находился в относительно завершенном состоянии, был Ar-234 V16, строящийся в Дюссельдорфе. На момент окончания войны новые крылья были на стадии монтажа на его фюзеляж. Работы были прерваны с подходом британских войск, в апреле 1945 года. Однако занимавшие здания и цеха завода британские солдаты не отдавали себе отчета, какое сокровище попало им в руки, и уничтожили захваченный самолет.

Кроме работ над стреловидными крыльями, Рудигер Косин проводил также испытания подвижных предкрылков расположенных на передней кромке крыла. Они должны были заменить классические закрылки. Соответствующие модели испытывались в аэродинамической трубах DVL и AVG (Aerodynamische Versuchsanstalt Gottindze). Интересно, что в англоязычных странах такое конструктивное решение известно как «предкрылки Крюгера». Такое недоразумение возникло из-за того, что испытания в Геттендзе вел инженер по фамилии Крюгер, и он же подписывал отчеты. После захвата документации испытаний, было решено, что именно этот человек и есть изобретатель испытываемых предкрылков.

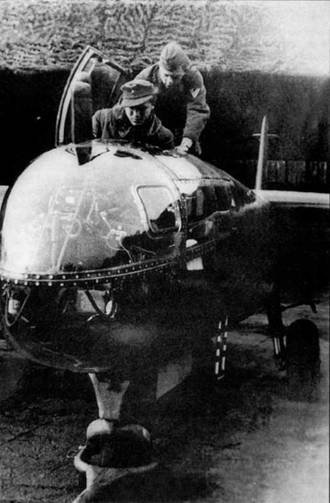

Лейтенант Цейсе в кабине Ar-234 В-2 из «Kommando Sperling».
