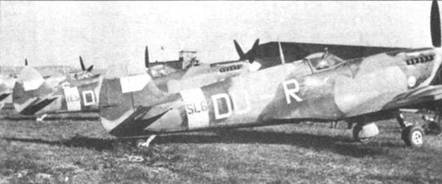

Линейка «Спитфайров» Mk IХе ВВС Чехословакии, снимок сделан на аэродроме Ческе- Будейовице после войны.

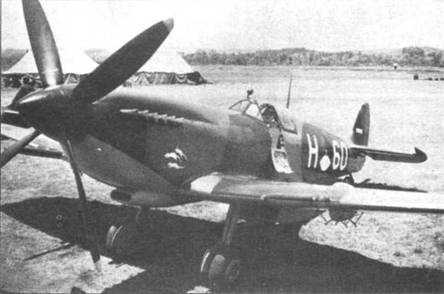

Голландский «Спитфайр» LF IX (прежний серийный номер NH238) с бортовым кодом Н-60, аэродром Кали-Бинтинг, о. Ява. Действуя с примитивных аэродромов Явы, голландские «Спитфайры» вели разведку, наносили бомбо-штурмовые удары. 322-я эскадрилья вернулась в метрополию в конце 1949 г., последний боевой вылет был выполнен 1 сентября 1949 г. За весь период операций на Яве было потеряно два «Спитфайра».

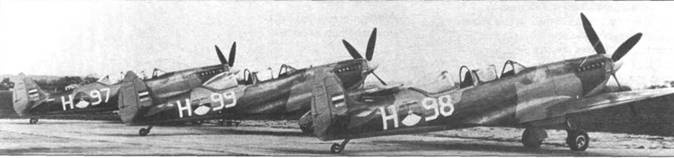

Три голландские спарки — МК715 (Р-97), BF274 (Н-98) и BS147 (Н-99). Ниже флажков на килях написаны прежние британские серийные номера.

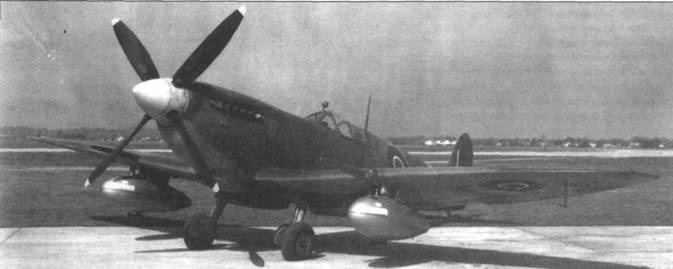

«Спитфайр IX» (MK2I0) на аэродроме Райт-Филд (в настоящее время база ВВС США Райт-Паттерсон), штат Огайо, США, май 1944 года. Самолет испытывался с двумя подвесными баками объемом по 282 л, 195-литровым баком в хвостовой части фюзеляжа, а также мягкими 75-литровыми баками в передней камере крыла. В результате самолет брал 1295 л бензина, то есть на 4 л больше, чем брали «Спитфайры» для перегона из Гибралтара на Мальту. При этом самолет сохранял полное вооружение. В начале лета 1944 года этот самолет перелетел через Атлантический океан (с промежуточной посадкой в Исландии), и приступил к дальнейшим испытаниям в Боском-Даун. Обратите внимание на небольшие втулки Вентури под подвесными баками, которые обеспечивали нагнетание воздуха внутри баков.

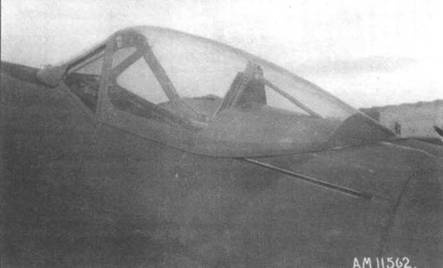

«Спитфайр IX» (RR228) поздней серии, февраль 1945 года. Самолет оснастили 341-литровым баком в хвостовой части фюзеляжа. Через стекло заднего сегмента фонаря видна верхняя часть бака и его горловина.

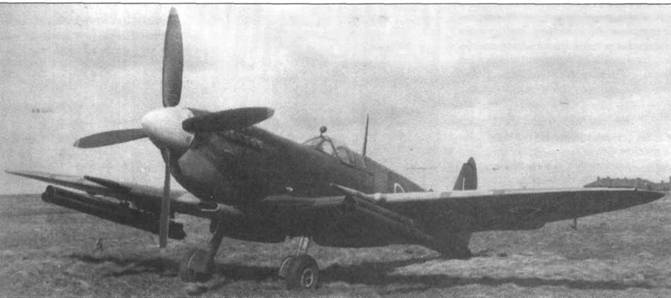

«Спитфайр IX» (МН477) служил для испытаний американских трехтрубных ракетных установок. Это вооружение англичане никогда не использовали на фронте.

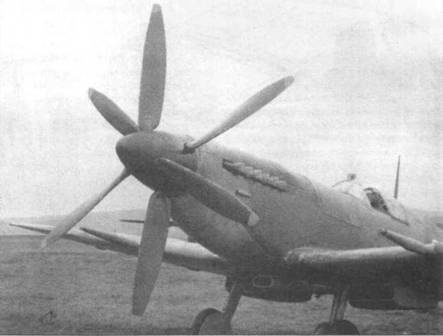

Встречные винты на «Спитфайре IX». Такой движитель стоял по меньшей мере на пяти Mk.IX.

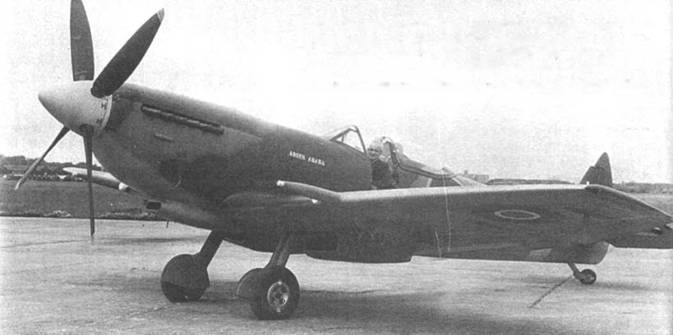

«Addis Ababa», снимок сделан во время заводских испытаний этого «Спитфайра» Mk XVIe. Обычно истребители данной модели использовались на малых высотах, поэтому большинство получили крыло с «обрезанными» законцовками. Поздние «Спитфайры» Mk IX и Mk XVI комплектовались каплеобразными фонарями кабины.

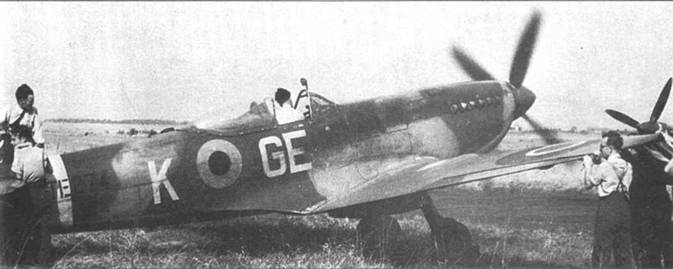

«Спитфайр» LF Mk XVI (TE274/GE-K) из 349-й эскадрильи 1- истребительного крыла ВВС Бельгии, послевоенный снимок.

Все еще служит… Бельгийский ТЕ2 74 сменил бортовой код, теперь истребитель принадлежит 61-му тренировочному отряду. На заднем плане — «Галифакс». К хвостовой опоре привязан груз — мера предосторожности на случай сильного ветра, способного опрокинуть самолет. Скорее всего фото сделано на аэродроме британских бомбардировщиков в Линкольншире или Йоркшире.

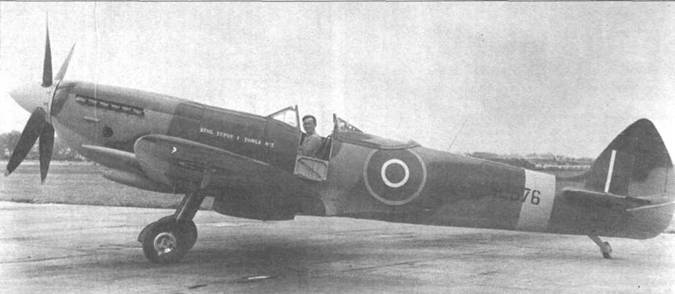

Серийный «Спитфайр» LF Mk XVI (SL576).

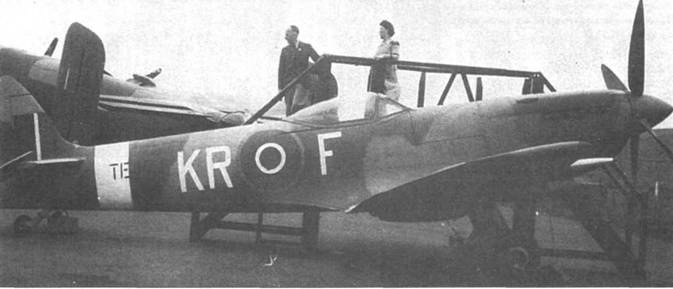

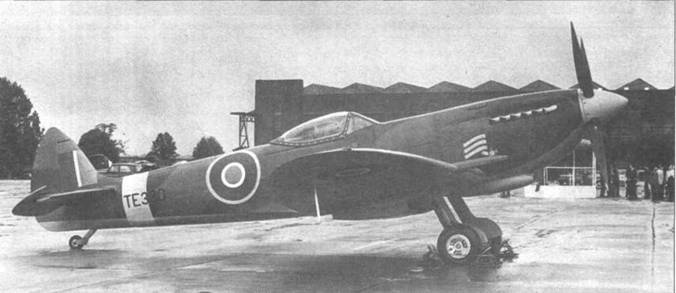

Один из немногих сохранившихся до наших дней «Спитфайров» MkXVI — ТЕ330.

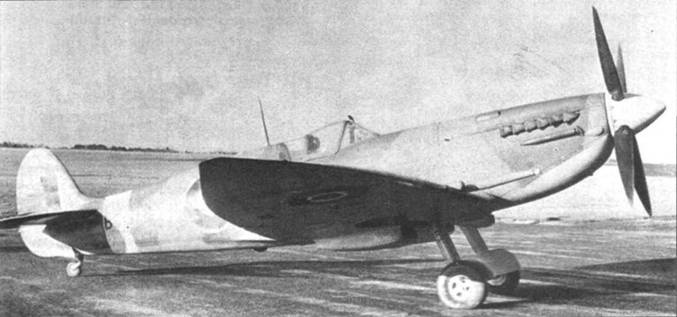

Один из первых «Спитфайров» Mk VII, принадлежность эскадрильи установить не удалось. Хорошо видны законцовки крыла увеличенного размаха, расположенные симметрично относительно продольной осы на нижней поверхности плоскости крыла радиаторы, обтекатель стартера Кофмана и длинный возхдухозаборник компрессора гермокабины (стартер воздухозаборник расположены в носовой части фюзеляжа).

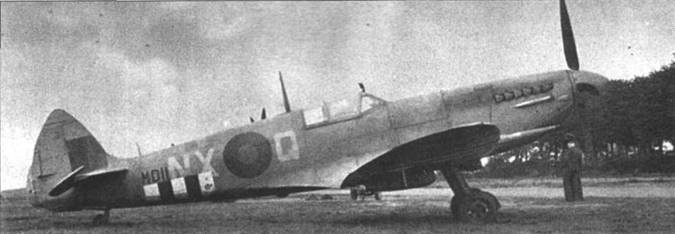

«Спитфайр» Mk VII с серийньм номером MD-100 — самолет 146-й производственной серии. Истребитель принадлежал осенью 1944 г. 131-й эскадрильи. «Семерки» стали последними «Спитфайрами», на которых летчики 131-й эскадрильи сражались в небе Европы. В ноябре 1944 г. эскадрилью перебросили в Индию.

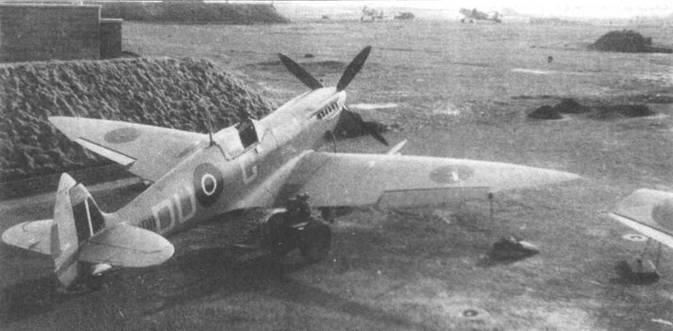

«Спитфайр VII» (MD114), 312-я чехословацкая эскадрилья, Скибри, февраль 1944 года. Видны характерные детали данной модификации: воздухозаборник компрессора гермокабины под выхлопными патрубками, фонарь типа «Нобель», остроконечные законцовки крыльев.

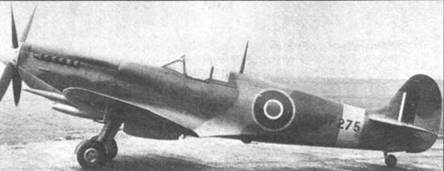

JF275 — «Спитфайр» Mk VIII. Основное отличие Mk VIII от Mk VII — отсутствие гермокабины.

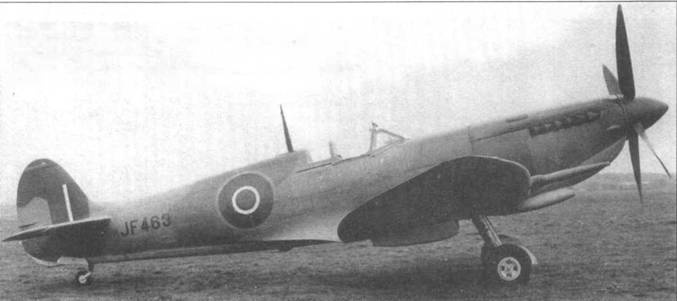

JF463, один из ранних «Спитфайров VIII». Все самолеты этой модификации имели усовершенствованный воздушный фильтр, позднее применявшийся на Мк. IХ, XVI и PR.XI. Хорошо видно убирающееся хвостовое колесо, по которому легко отличить Mk. VIII от Mk.IX.

Mk. VIII (JF299) стал первым «Спитфайром» с каплевидным фонарем кабины. Пилоты из AFDU в Даксфорде с энтузиазмом освоили машину, после чего весной 1945 года такой фонарь появился на всех серийных «Спитфайрах». Следует припомнить, что Джеффри Квилл предложил такой фонарь еще во время «Битвы за Англию», то есть в 1940 году! Позднее JF 299 получил фонарь с обтекаемым лобовым стеклом.
