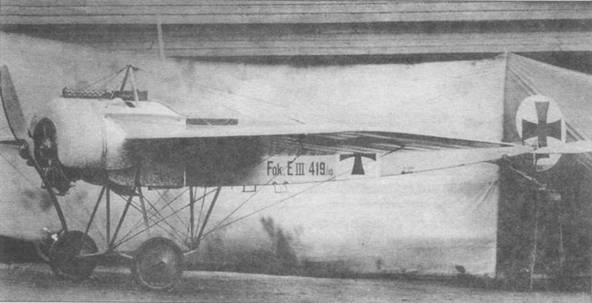

«Фоккер Е.III» 419/15 (M.14V). Самолет оснащен двигателем «Оберрусель» мощностью 73 кВт и вооружен пулеметом «Шпандау 08/15».

«Фоккер Е.III».

Погрузка боекомплекта для пулемета «Шпандау» на самолет «Фоккер Е.III».

В конце 1916 года оставшиеся «Фоккеры Е.Ш» сняли с Западного фронта. Около 20 «Фоккеров» моделей M5L и E.I входили в состав австро-венгерской армии. Эти самолеты были вооружены австрийскими 8-мм пулеметами «Шварцлозе». Самолеты E.I- E.IV представляли собой одноместный среднеплан смешанной конструкции. Фюзеляж сваривался из стальных труб, сечение фюзеляжа прямоугольное, внутри имелись растяжки из стальной проволоки. Передняя часть фюзеляжа и капот двигателя имели алюминиевую обшивку, остальная часть фюзеляжа покрывалась тканью. Нижняя часть двигателя в целях лучшей вентиляции была открыта. Спереди кабину прикрывало лобовое стекло. Крылья деревянные, двухлонжеронные, прямые, без возвышения, тонкого профиля. без элеронов. Поперечное управление самолетом осуществлялось за счет скручивания крыла с помощью тяг. Шасси со стойками из трубок имели сложную конструкцию, ось колес разделенная, резиновый амортизатор. Хвостовое оперение плавающего типа без стабилизаторов. Рули из стальных трубок, обтянутых тканью. Самолет E.II1 пытались улучшить, установив на него мощный двигатель и два-три пулемета. Так появился самолет E.IV. Но характеристики этой машины оказались в итоге хуже, поэтому истребитель E.IV выпустили ограниченной серией всего в 90 экземпляров.

На самолете стоял ротационный двигатель «Оберрусель U0» мощностью 60 кВт (E.I и E.II), «Оберрусель U1» мощностью 75 кВт (Е.Ш) и «Оберрусель UIII» (биротационный) мощностью 118 кВт (E.IV). Винт двухлопастный деревянный фирмы «Гаруда». Топливный бак находился в фюзеляже за креслом пилота. Прототип M5/MG был вооружен одним пулеметом «Парабеллум 08/14» калибра 7,92 мм. На самолетах E.I-E.IV стояло по два или даже три пулемета «08 Стандарт Максим» калибра 7,92 мм с синхронизатором системы Шнайдера. Пулеметы имели ленточное питание, лента наматывалась на барабан, а стреляные гильзы собирались в контейнер у двигателя.

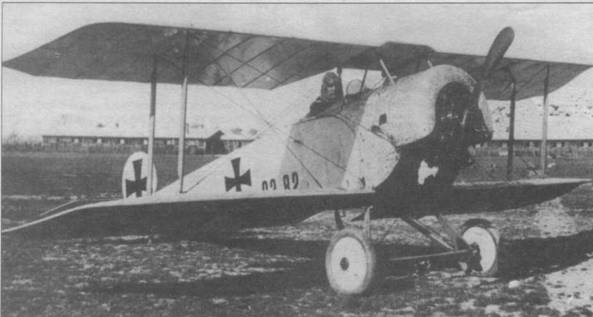

Австрийский «Фоккер В.II» № 03.82, выпущенный фирмой «Авиатик».

Конструктор и его детище. Антони Фоккер у самолета M.SL(A).

Носовая часть «Фоккера E.1V». Двойной ротационный двигатель «Оберрусель U.I1I» мощностью 117 кВт и три пулемета «Парабеллум».

Тактико-технические данные
