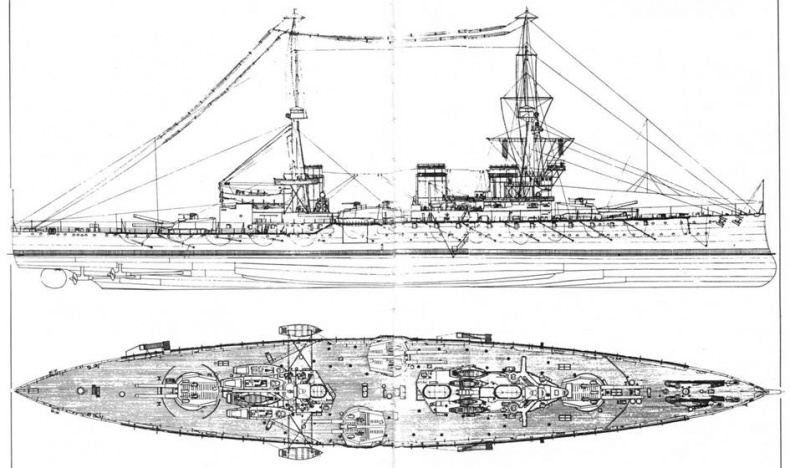

Линейный крейсер “Инвинсибл”. (Наружный вид и вид сверху. 1909 г.)

Как и на “Дредноуте”, традиционную схему размещения личного состава кардинально изменили. Теперь офицерские каюты находились в носовой части корабля, а рядовой и старшинский состав размещался в корме. Это изменение традиционных районов размещения экипажа сделали по инициативе адмирала Фишера для того, чтобы каюты офицеров находились ближе к их обычным боевым постам на мостике и в боевой рубке. Но несмотря на это, нововведение оказалось неудачным и не получило популярности среди моряков. Тем не менее англичане придерживались этой схемы вплоть до постройки линейного крейсера “Куин Мери” и линейных кораблей типа “Кинг Джорж V”.

В соответствии с требованими адмирала Фишера уменьшить силуэт корабля до минимума и благодаря его настойчивости, после окончания постройки все три крейсера имели короткие дымовые трубы, но позже их передние трубы в целях устранения задымления фор-марса несколько удлинили. В 1910 г. на “Индомитейбле" увеличили высоту передней дымовой трубы, годом позже то же самое проделали на “Инфлексибле”, а на “Инвинсибле” это сделали только в январе 1915 г. С 1911 г. установленные на крышах башен 102-мм орудия для защиты от брызг снабдили брезентовыми обвесами.

С августа 1914 г. корабли претерпели множество небольших изменений. Сюда входил демонтаж противоторпедных сетей, установка защитных экранов для дальномеров на мачтах и дополнительных 76-мм зенитных пушек в кормовой части навесной палубы, а также установка на марсы обеих мачт постов управления стрельбой центральной наводки.

Линейные крейсера типа “Инвинсибл” к моменту вступления в строй по внешнему виду представляли собой впечатляющие и внушительные на вид корабли. Треногие фок- и грот-мачты одинаковой высоты, три большие установленные без наклона дымовые трубы с плоскими боковыми сторонами, то есть в плане имевшие форму, близкую к овальной, придавали своеобразный внешний вид. Их легко отличить по следующим характерным ocoбеннностям длинный полубак; три высокие плос- дымовые трубы первоначально одинаковой высоты, стоящие с неровными промежутками и не имеющие наклона, причем задняя дымовая труба располагалась дальше от средней и ближе к грот-мачте; высоко поднятая над мостиком штурманская площадка, заметно выдвинутая в нос; высокая кормовая надстройка; стойки треногой грот-мачты имели наклон в нос.

В тот период, когда заканчивалась постройка “Инвинсибла”, командующий флотом Метрополии вице-адмирал Френсис Бриджмен интересовался обоснованностью установки “тяжелых и очень заметных мачт”, служащих поддержкой корректировочных постов на марсах. Обеспокоенность их видом отразилась в серии статей под заголовком “Корабли без мачт с точки зрения артиллериста”.

В своей статье 3 октября 1908 г. Бриджмен утверждает, что “…среди офицеров постоянно преобладает мнение, что тяжелые мачты представляют собой опасность, которую можно избежать… Многие предпочитают идти в бой с расположенным ниже корректировочным постом, соглашаясь на снижение процента точности.” 14 октября 1908 г. начальник отдела артиллерийского вооружения Реджинальд Бекон ответил, что “мачты главным образом используются для подъема дальномера и корректировщика над дымом корабельных орудий и разрывов вражеских снарядов. Треногие устойчивые мачты представляют собой очень подходящее место для работы дальномера.”

Внешне корабли практически не отличались друг от друга и были так похожи, что на первый взгляд их трудно было различить. Но все же некоторые отличия имелись. Так, на дымовых трубах каждого нанесли свои трубные марки – полосы белого или красного цвета, количество которых у каждого корабля было свое.

На “Инвинсибле” второй рей на фок-мачте расположили значительно выше над площадкой марса. Сплошные (без вырезов) кронштейны сирен находились позади передней дымовой трубы. Трубные марки – белая на каждой дымовой трубе.

На “Инфлексибле” нижние края салинга на грот-мачте образовывал прямой угол. Кронштейны сирен имели вырезы. Трубные марки – белая на передней дымовой трубе.

На “Индомитейбле” имелся угловой наклон к нижнему краю салинга на грот-мачте и сплошные (без вырезов) кронштейны сирен. Трубные марки – белая на задней дымовой трубе.

Как и у большинства крупных кораблей британского военно-морского флота, за время службы их внешней вид неоднократно менялся. В 1910-14 гг. крейсера в основном окрашивали в темно-серый, частично переходящий в светлосерый цвет. В 1914-17 гг. окраска корпуса осталась только темно-серой, а марки на дымовых трубах закрасили. На протяжении первой мировой войны использовались различные типы камуфляжной окраски: например, в Дарданеллах “Инфлексибл” имел на бортах белые пятна неправильной формы с темными пятнами на дымовых трубах, за исключением средней, которая имела очень светлый цвет. Когда они несли службу в Северном море, все три корабля, как и остальные линейные крейсера в этих водах, несли на борту темную полосу с прямоугольным изгибом для создания впечатления присутствия нескольких кораблей, расположенных борт о борт. Ее закрасили только в начале 1916 г.

Линейные крейсера имели три становых 6,35-тонных якоря Ветени Смита без штока, два 2,13-тонных якоря (стоп-анкер и верп) системы Мартина и два 0,254-тонных адмиралтейского типа.

Вместимость корабельных спасательных средств была расчитана на 659 человек, то есть без перегрузки они не могли поднять весь экипаж корабля. В состав корабельных спасательных средств входили два паровых полубаркаса длиной 15,2 м общей вместимостью 140 человек, один парусный полубаркас длиной 11 м вместимостью 86 человек, один парусный баркас длиной 12,8 м вместимостью 140 человек, два спасательных катера длиной 9,75 м общей вместимостью 118 человек, один катер длиной 9,75 м вместимостью 59 человек, одна гичка длиной 9,14 м вместимостью 26 человек, три вельбота длиной 8,23 м общей вместимостью 72 человека, одна динга длиной 4,88 м вместимостью 10 человек и один бальсовый плот вместимостью 8 человек. Кроме указанных, на борт корабля могли поднять один паровой адмиральский катер длиной 12,2 м и один командирский катер длиной 9,75 м.

На линейных крейсерах при постройке установили восемь осветительных прожекторов с диаметром зеркала 914 мм. Из них два разместили на носовой надстройке по бокам боевой рубки, два на специальных платформах по бокам передней дымовой трубы, один на более высоко расположенной платформе с левой стороны средней дымовой трубы, еще один также на более высоко расположенной платформе с правой стороны задней дымовой трубы и остальные два на специальной платформе на стойках треногой грот-мачты.

Еще один сигнальный прожектор с диаметром зеркала 610 мм разместили на специальной платформе под фор-марсом. Установили противоторпедные сети и их оборудование.

В 1909 г. на мачтах (на “Инвинсибле” только на площадке марса фок-мачты) установили указатели дистанции – большие циферблаты, на которых для других кораблей с помощью стрелок показывали расстояние до кораблей противника.
