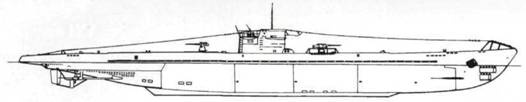

Type IXA

Type IXB

Type IXC

Type IXD

Type IXD 2

После захвата Голландии в мае 1940 г. все описания этих исследований попали в руки немцев. Однако вместо того, чтобы воспользоваться этой удачей, Кригсмарине не сделало никаких попыток применить или улучшить шнорхель, пока не наступила бедственная весна 1943 г., сделавшая это изобретение вновь актуальным. Но теперь, вместо работы над новыми лодками, изначально рассчитанными на использование шнорхеля, немцы были вынуждены модернизировать имевшиеся лодки VII и IX серий. Когда эти лодки поступили на службу в период 1943-1945 гг., они постоянно были ограничены тем фактом, что они не были разработаны для столь длительных действий в подводном положении.

Шнорхель, которым оснащались эти лодки, был простой модификацией оригинального голландского проекта. Двойные телескопические трубы были заменены одной с внутренним разделением, которая могла, поворачиваясь у своего основания, опускаться и прятаться в нишу на палубе. Оснащенный все еще плавающим шаровым клапаном, шнорхель постоянно преподносил сюрпризы. При малейшем волнении моряки должны были внимательно следить за шнорхелем, чтобы немедленно выключить дизеля, когда клапан захлопнулся. Промедление даже в несколько секунд вело к тому, что дизель засасывал воздух из внутренних помещений лодки, вызывая сильную декомпрессию, сопровождавшуюся трудностями с дыханием и слухом. Лопнувшие барабанные перепонки были обычным явлением. Единственным способом обеспечить более или менее продолжительные действия под дизелями, было ограничение скорости идущей под шнорхелем лодки 6 узлами (на 1,5 узла меньше максимальной скорости под электромоторами).

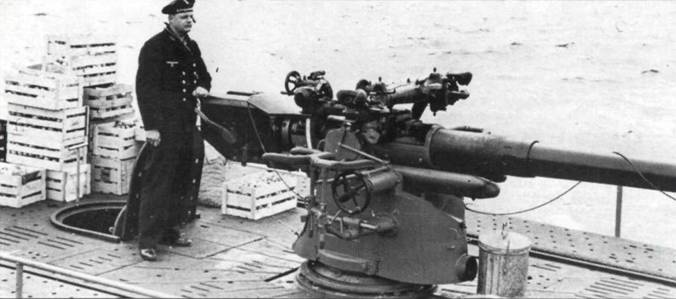

Два снимка U-40 (серия IXA) перед ее первым и единственным походом. Верхний снимок демонстрирует камуфляж и эмблему, подобные тем, что несла U-25 в то же время. Особенно интересны отличия в форме подводников на раннем этапе войны, от стандартной выходной слева до комплекта одежды для плохой погоды с кожаными штанами на втором справа моряке. На всех бескозырках написано «Kriegsmarine». Внизу один из членов команды стоит перед открытым носовым люком, рядом сложены свежие фрукты, которые погрузят на борт перед самым выходом в море. Отлично видно палубное орудие, 105-мм корабельное орудие С/32 на морском 88-мм лафете с центральным штырем C/30D.

Вид прямо с кормы U-37, входящей в Лориан, показывает плавные линии палубы надстройки, характерные для IX серии.

Частично ширина этой надстройки, поскольку в ней был воздух, отрицательно сказывалась на скорости погружения, что также было характерно для лодок этой серии.

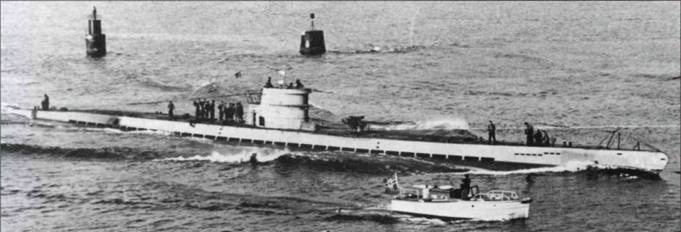

Четкий вид сбоку на U-65 серии IXB, входящую в гавань после завершения похода, над лодкой подняты два победных флага. Визуально было практически невозможно отличить лодки серии В от более ранних А, единственным физическим отличием была увеличенная на один фут ширина, чтобы увеличить емкость топливных цистерн. Как подсерия, эти лодки были очень успешны, потопив в среднем по 100000 брт тоннажа каждая, с третьей по шестую позицию в списке самых удачливых лодок войны занимают лодки этой подсерии.

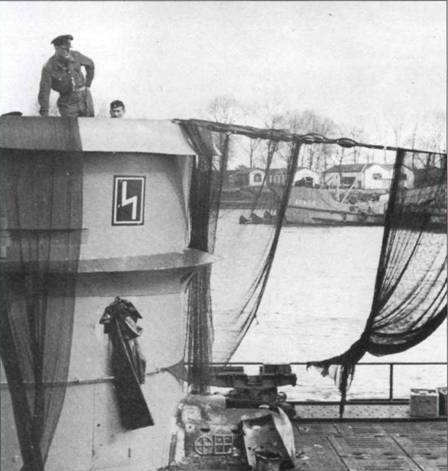

U-103 серии 2ХВ выполняет небольшой ремонт, камуфляжные сети служат скорее случайной драпировкой. U-103 стала третьей среди самых удачливых лодок войны, большую часть своей карьеры она находилась под командованием третьего в списке самых удачливых командиров, корветтен- капитана Шютце. Эмблема лодки, руническая «S», обозначает первую букву фамилии командира. На снимке видно, что снята часть ограждения магнитного компаса. Позади ограждения компаса на своих рельсах стоит торпедная тележка.

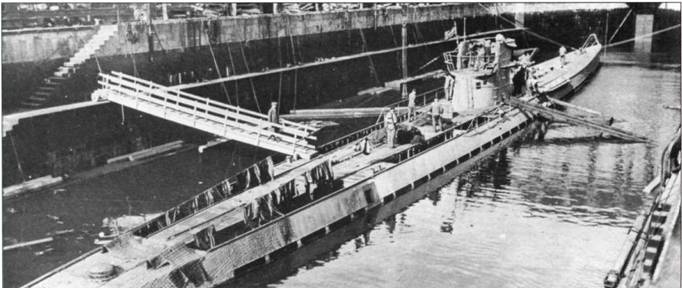

Еще одно фото U-65, на этот раз в наполняемом водой сухом доке в Бресте в сентябре 1940 г. Между транспортными рельсами на палубе надстройки видны четыре ничем не прикрытые и пустые кормовые отсеки для запасных торпед.

Три вида U-124 серии IXB, четвертой из самых успешных лодок. Корветтен-капитан Вильгельм Шульц, под чьим командованием U-124 стала известной (слева), со своим старшим офицером. Оба одеты в стандартного вида дождевики, но командира можно отличить по эмблеме лодки на его пилотке, и у него на шее висит большой ночной бинокль.

Два члена команды в стандартной флотской серо-синей робе стоят перед эмблемой лодки на ограждении рубки. Моряк слева одет в обычные для подводников кожаные штаны.

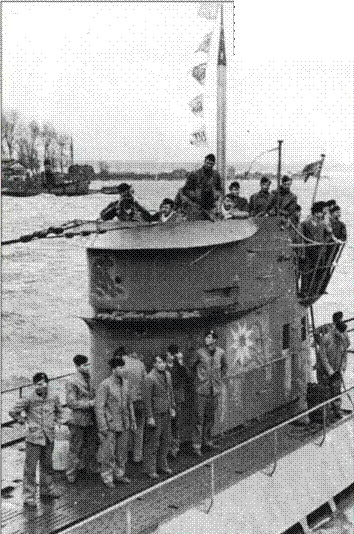

Осень 1941 г., U-124 входит в гавань после успешного похода. Теперь под командованием капитан-лейтенанта Мора, лодка несет его собственную эмблему, зеленую лягушку, вместе с эдельвейсом, как часто бывало в случае, когда новый командир принимал уже известную лодку.

Хотя предполагалось, что шнорхель обеспечит подводной лодке большую защиту от противолодочных мероприятий союзников, он превратил ее в медлительное, слепое и по большей мере неэффективное оружие. Потребовалось потратить три года на разработку и испытания, чтобы получить более удачные результаты. Только после этого разработки были применены на лодках XXI серии, которые действительно могли получить преимущество от возможностей шнорхеля.
