А. Ha-45 типа B заказана в сентябре 1942 г. как прототип большой серии карликовых ПЛ, предназначенных для обороны побережья, портов и баз. В отличие от кораблей типа А, он имел удлиненный на один метр корпус, ДГ, работающий на подзарядку АБ, что повысило дanьность плавания в надводном и позиционном положениях. В последнем (при заполненных двух ЦГБ) на поверхности воды оставалось ограждение рубки, в верхней части которой располагался воздухозаборник системы обслуживания ДГ и вентиляции АБ. Дизельное топливо находилось в специальной цистерне, в которой оно, по мере израсходования, замещaлось забортной водой. С Ha-62 по Ha-76 типа C заказали в марте 1943 г. Корабли были снабжены тележками для спуска на воду с берега или надводных судов-носителей. Четыре корабля (с Ha-62 по Ha-65) являлись учебными. Они имели удлиненную боевую рубку, в которой находился пилот-инструктор и второй перископ. В ходе боев японцы безрезультатно потеряли восемь лодок данного типа (четыре в Цебу, две у Замбоанга и две в Давао на Филлипинах).

Б. ЭД — 600 л. с. + ДГ (двухтактный двухцилиндровый) — 40 КВт.

В. Надводная (в позиционном положении): — 6,5 узла (максимальная, контрактная), подводная: — 18,5 узлов (максимальная, в течение 50 минут); — 4 узла (в течение 30 часов).

Г. Серебряно-цинковаяАБ + 500 л соляра.

Д. Надводная: — 350 миль (5 узлов): — 300 миль (6 узлов), подводная: — 120 миль (4 узла).

Е. 3,9 %.

Ж. 2 человек.

И. 2 носовых (2 торпеды) ТА 457-мм

Типа D (Теи-Гата)

¹ Диаметр прочного корпуса

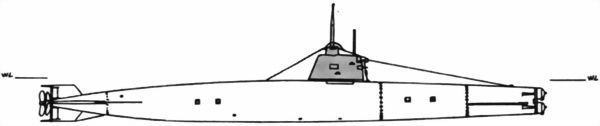

ПЛ типа A

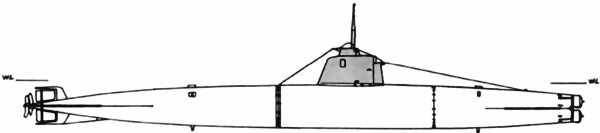

ПЛ типа B типа C

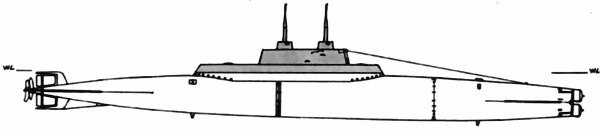

Учебная ПЛ типа C

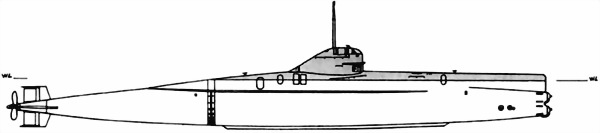

ПЛ типа D

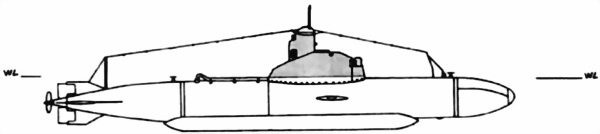

ПЛ типа Кайрю

А. 560 кораблей данного типа были заказаны МГШ в январе 1945 г. Прототип серии Ha-77 заказали в конце мая 1944 г. ПЛ предназначались для обороны о-ов Метрополии и должны были атаковать хорошо охраняемые АВ противника. Могли использоваться как с берега, так и со специальных надводных кораблей-носителей (например ЛКР Китаками). Проект разработан МТД на основе лодки типа C. В отличие от него корабль имел удлиненный на 1,3 м корпус, расчитанный на рабочую глубину погружения 100 м, более мощный ДГ с большим запасом топлива и экономичный ЭД, корпус с легкой надстройкой, в которой располагались три ЦГБ, что улучшало мореходные качества в надводном положении Часть кораблей предназначались для тренировки пилотов человекоуправляемых торпед кайтен. Лодки строились позиционно-поточным методом и имели полностью сварную конструкцию. В боевых действиях принимали участие только Ha-78, Ha-79, Ha-81 и Ha-84. Все они пытались безрезультатно атаковать корабли противника во время обороны Филиппин и в апреле 1945 г. были подорваны экипажами на о. Джало. На момент капитуляции Японии в строю находилось 180 кораблей данного типа. Их разобрали на металл в 1946–1947 гг. Остальные планировали передать флоту к сентябрю 1945 г.

Б. ЭД — 500 л. с. + ДГ (двухтактный четырехцилиндровый) — 150.

В. Надводная (в позиционном положении) — 8 узлов (максимальная, контрактная), подводная — 16 узлов (максимальная, в течение 40 минут): — 2,5 узла (в течение 50 часов).

Г. Серебряно-цинковая АБ + 4,5 т соляра.

Д. Надводная: — 1000 миль (8 узлов), подводная: — 125 миль (2,5 узла), — 11 миль (16 узлов).

Е. 5,2 %.

Ж. 2 человека.

И. 2 носовых (2 торпеды) ТА 457-мм.

Типа Кайрю

¹ Диаметр прочного корпуса.
