ТРАНСМИССИЯ: как у МТ-ЛБ.

ХОДОВАЯ ЧАСТЬ: семь одинарных обрезиненных опорных катков на борт, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска индивидуальная торсионная, гидравлические амортизаторы в подвесках 1-го и 7-го катков; гусеницы шириной 350 мм, шаг трака 111 мм.

СКОРОСТЬ МАКС., км/ч: на суше —61,5; на плаву —4,5.

ЗАПАС ХОДА, км: на суше —500.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.— 35; ширина рва, м — 3; высота стенки, м — 0,7.

СРЕДСТВА СВЯЗИ: радиостанция Р-123, переговорное устройство Р-124.

Самоходная гаубица 2СЗ "Акация" (объект 303)

Создавалась в соответствии с Постановлением СМ СССР от 4 июля 1967 года в качестве ответного шага на появление в армии США 155-мм самоходной гаубицы М109. Проектирование артиллерийской части проходило в Свердловске, в ОКБ-9 завода имени М.И.Калинина, а шасси — на заводе "Уралтрансмаш". Принята на вооружение в 1971 году. Серийно производилась на заводе "Уралтрансмаш" с 1970 по 1993 год.

Серийные модификации:

2СЗ — разработана на базе шасси самоходного ЗРК "Круг" (объект 123) и аналогична ему по компоновке. Отделение управления и МТО расположены в передней части сварного корпуса. Боевое отделение находится в кормовой части. Над ним на шариковой опоре размещена вращающаяся сварная башня, оборудованная командирской башенкой с дистанционно управляемой установкой пулемета ПКТ, предназначенного для самообороны. В амбразуре башни с помощью закладных цапф установлена 152-мм гаубица Д-22 (2АЗЗ) с длиной ствола 27 калибров, снабженная дульным тормозом и эжектором. Заряжание — раздельно-гильзовое. Боекомплект — 40 выстрелов в двух механизированных боеукладках. В зависимости от условий стрельбы скорострельность колеблется от 1,9 до 3,5 выстр./мин. Максимальная дальность стрельбы 17 053 м. Углы наведения: горизонтальный 360°, вертикальный -4°...60°. САУ снабжена системами ПАЗ и ППО.

2СЗМ (1975 г.) — одна механизированная боеукладка барабанного типа на 12 выстрелов. Уменьшено количество и изменена конфигурация люков на кормовых листах башни и корпуса. Антенна радиостанции перенесена на крышу башни.

2СЗМ1 (1987 г.) — аппаратура приема и отображения командной информации; новый прицел.

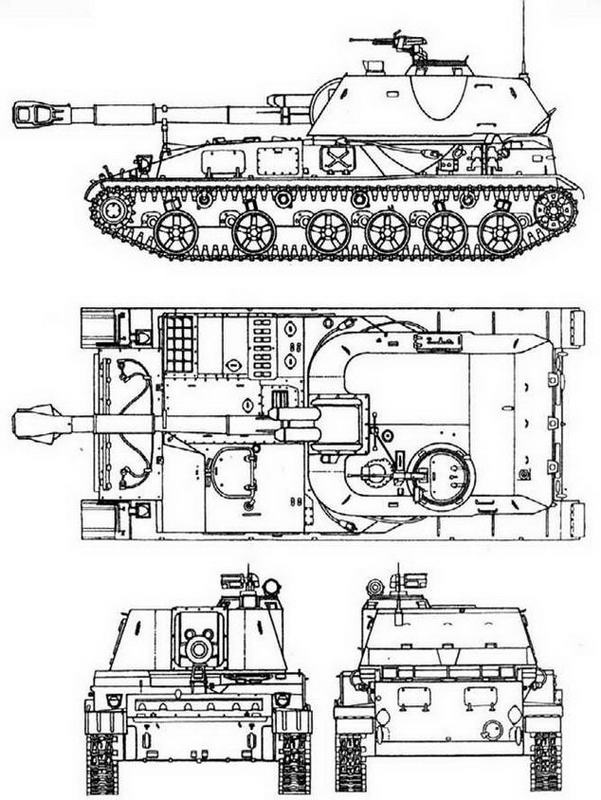

2СЗ "Акация"

САУ "Акация" предназначалась для вооружения артиллерийских полков танковых и мотострелковых дивизий. Первоначально ими укомплектовывался только один дивизион (18 установок) в артиллерийском полку. К концу 80-х годов артполки дивизий первого эшелона, например в ГСВГ, имели 54 самоходных гаубицы этого типа — три дивизиона.

"Акации" применялись Советской Армией в Афганистане, а впоследствии российскими войсками в Таджикистане и Чечне.

Для стрельбы из "Акации" могут использоваться все снаряды от 152-мм гаубиц- пушек МЛ-20 и Д-20, а также от 152-мм гаубицы Д-1. Кроме обычных боеприпасов, "Акация" может применять снаряды с лазерным наведением "Краснополь".

В начале 90-х годов "Акация" уже считалась устаревшей, главным образом, из- за недостаточной дальности стрельбы. Тем не менее, по западным данным, в российских частях, дислоцированных на европейской части территории России, в 1995 году имелось 1001 САУ "Акация".

На экспорт этих САУ было поставлено сравнительно немного. По состоянию на 1995 год они состояли на вооружении в Алжире (30 единиц), Венгрии (5), Ираке, Ливии (55) и Сирии (50). До объединения Германии ННА ГДР получила 95 САУ этого типа.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ 2СЗМ

БОЕВАЯ МАССА, т: 27,5.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 7765, ширина — 3250, высота — 2615, клиренс—-450.

ВООРУЖЕНИЕ: 1 гаубица Д-22 (2АЗЗМ) калибра 152 мм, 1 пулемет ПКТ калибра 7,62 мм.

БОЕКОМПЛЕКТ: 46 выстрелов раздельного заряжания, 1500 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прицел и телескопический прицел прямой наводки.

БРОНИРОВАНИЕ, мм: противопульное.

ДВИГАТЕЛЬ: В-59, 12-цилиндровый, V-образный, четырехтактный дизель жидкостного охлаждения; мощность 520 л.с. (382,7 кВт) при 2000 об/мин.

ТРАНСМИССИЯ: механическая, двухпоточная; коробка передач выполнена в одном блоке с планетарным механизмом поворота.

ХОДОВАЯ ЧАСТЬ: шесть сдвоенных обрезиненных опорных катков на борт, четыре обрезиненных поддерживающих катка (два сдвоенных, два одинарных), ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска индивидуальная торсионная, гидравлические амортизаторы в подвесках 1-го и 6-го катков; в каждой гусенице 115 траков шириной 482 мм, шаг трака 125 мм.

СКОРОСТЬ МАКС., км/ч: 60.

ЗАПАС ХОДА, км: 500.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.— 30; ширина рва, м — 2,55; высота стенки, м — 0,7; глубина брода, м — 1.

СРЕДСТВА СВЯЗИ: радиостанция Р-123, переговорное устройство Р-124.

Самоходный миномет 2С4 "Тюльпан" (объект 305)

Создавался по тому же Постановлению, что и "Гвоздика" с "Акацией". При этом использовалось видоизмененное шасси объекта 303. Головной разработчик — завод "Уралтрансмаш". Артиллерийская часть проектировалась Пермским СКБ на базе буксируемого миномета М-240. Принят на вооружение в 1971 году. Серийно производился на "Уралтрансмаше". Аналогов в других странах не имеет.

Серийная модификация:

двигатель, трансмиссия и ходовая часть заимствованы у САУ 2СЗ с сохранением компоновки. В средней части корпуса слева, за люком механика-водителя, расположена неподвижная командирская башенка с дистанционно управляемым пулеметом ПКТ. К специальным кронштейнам, приваренным к кормовой части корпуса, крепится качающаяся часть миномета 2Б8. В походном положении миномет укладывается на крыше корпуса, в боевом — опускается на грунт. Отдельно от шасси миномет использоваться не может. Ствол миномета и баллистика, по сравнению с М-240, оставлены без изменений. В артиллерийской части 2Б8 имеется гидросистема. Она служит для: перевода миномета из походного положения в боевое и обратно; вертикального наведения миномета; выведения ствола на линию досылания мины и открывания затвора; подачи мины из механизированной боеукладки на направляющие досылателя, расположенные сверху на корпусе базового шасси; заряжания миномета, закрывания затвора и опускания ствола в казенник. Угол заряжания 2Б8 составляет около +63°. Мины на направляющие досылателя подаются автоматически из механизированной боеукладки барабанного типа, расположенной в корпусе шасси. С грунта заряжание производится с помощью крана. Дальность стрельбы стальной фугасной миной Ф-864 — 9650 м, активно-реактивной миной—18 000 м. Скорострельность 0,8—1 выстр./мин. Вертикальный угол наведения +50°...+80°, горизонтальный 10°...41°. На марше экипаж самоходного миномета располагается внутри броневого корпуса.
