Не 162 Volksjager

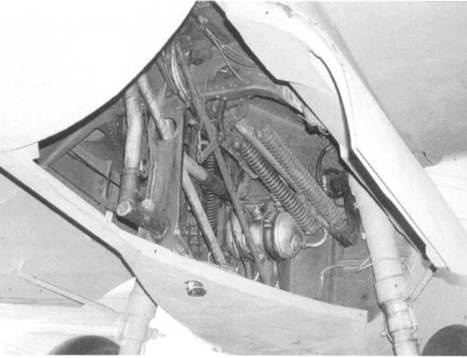

Правая ниша шасси.


Не 162 Volksjager

Створки шасси в закрытом положении.


Не 162 Volksjager

Порт для запуска сигнальных ракет.


Не 162 Volksjager

Крепление носовой стоики шасси к фюзеляжу.


Не 162 Volksjager

Внутренняя сторона основной стойки шасси.Видна проводка тормозной системы.


Не 162 Volksjager

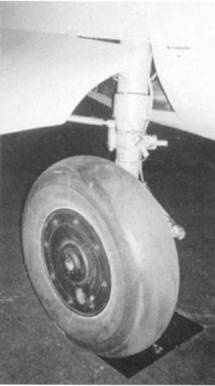

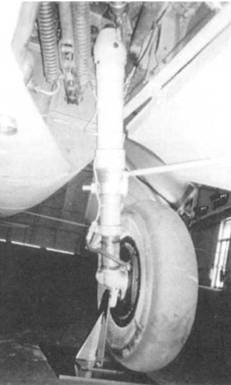

Правая стойка шасси, вид по полету.


Не 162 Volksjager

Левая стойки шасси.


Не 162 Volksjager

Место сочленения крыла и мотогондолы с фюзеляжем.


Не 162 Volksjager

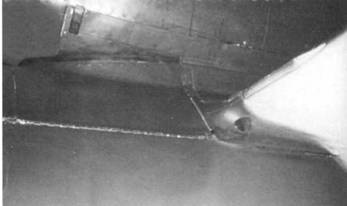

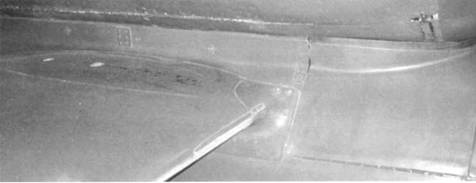

Зализ между крылом и фюзеляжем. Важным для аэродинамики самолета элементом был генератор вихрей.


Не 162 Volksjager
Не 162 Volksjager
Не 162 Volksjager

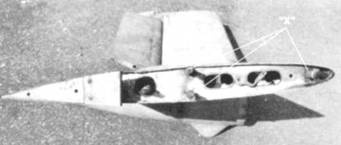

Горизонтальное оперение с болтам и («X») для крепления шайб вертикального оперения.


Не 162 Volksjager

Интересной деталью была сильно отогнутая вниз корневая часть задней кромки крыла.


Не 162 Volksjager

Фюзеляж в месте крепления крыла и мотогондолы.


Не 162 Volksjager

Правый закрылок.


Не 162 Volksjager

Элерон и законцовка левого крыла.


Не 162 Volksjager

Левый закрылок.


Не 162 Volksjager

3aлиз между крылом и фюзеляжем.


Не 162 Volksjager

Фюзеляж на сборочной линии.


Не 162 Volksjager

Законцовка правого крыла.


Не 162 Volksjager

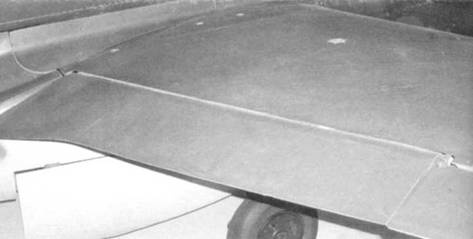

Общий вид левого крыла.


Не 162 Volksjager

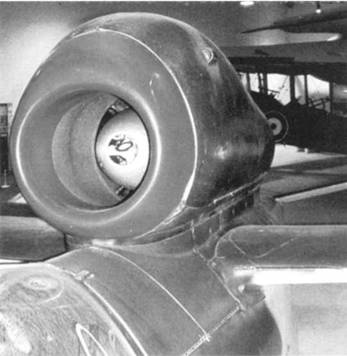

Воздухозаборник двигателя.


Не 162 Volksjager

Воздухозаборник для охлаждения генератора.


Не 162 Volksjager

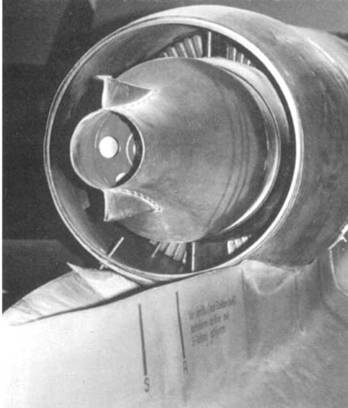

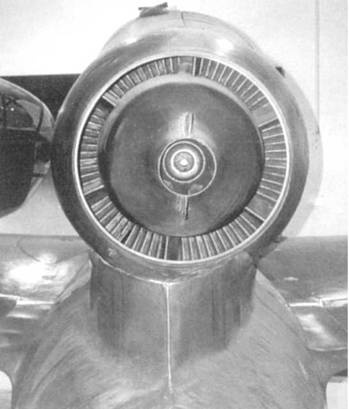

Воздухозаборник двигателя. В центральном конусе видно отверстие для ручного запуски стартера.


Не 162 Volksjager

Схема системы вооружении (пушки МК 108), 1. Сжатый воздух, 2. Пушки МК 108, 3. Снарядный ящик.


Не 162 Volksjager

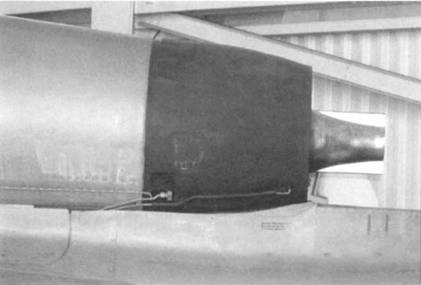

Выхлопное сопло двигателя.


Не 162 Volksjager

Место крепления датчика температуры выходящих газов.


Не 162 Volksjager
Не 162 Volksjager

Механически управляемое выхлопное сопло.


Не 162 Volksjager

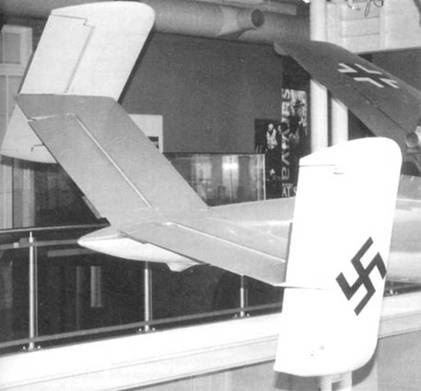

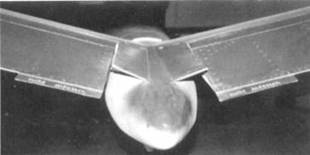

Хвостовое оперение Не 162.


Не 162 Volksjager

Внутренняя сторона шайбы вертикального оперения и руль высоты.


Не 162 Volksjager
Не 162 Volksjager
Не 162 Volksjager

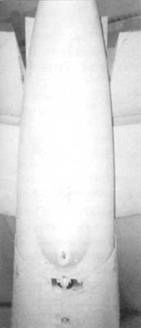

Вид снизу на хвостовой конус. Виден узел регулировки и предохранительная опори.


Не 162 Volksjager

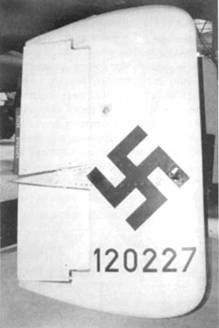

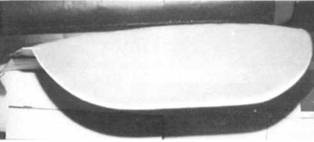

Шайба вертикального оперения.


Не 162 Volksjager

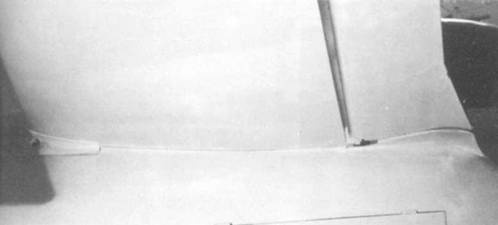

Место крепления оперения к хвостовому конусу.
