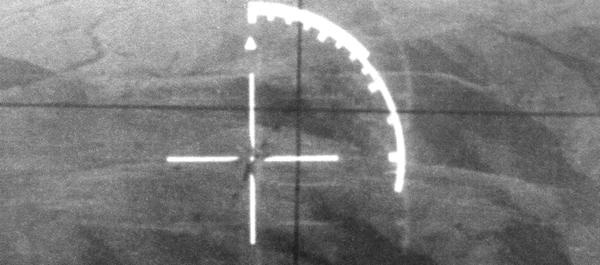

^{Подвижная марка визирной головки С-17ВГ, состоящая из светящихся дальномерных штрихов в виде перекрестия с центральной точкой, секторов шкал текущей дальности до цели (диапазон от 0 до 3500 м) и эффективной дальности стрельбы, метка крена в виде треугольника.}

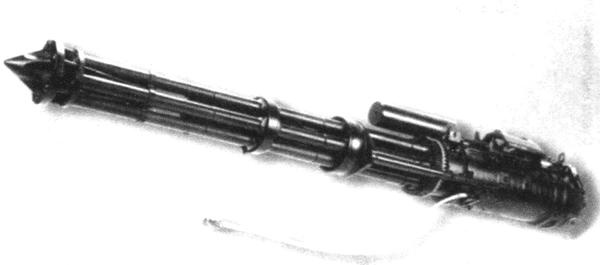

^{Шестиствольная авиационная пушка ГШ-6-30А (9А621) калибра 30 мм. На переднем срезе блока стволов установлен локализатор, служащий для отвода пороховых газов при стрельбе от обшивки самолёта.}

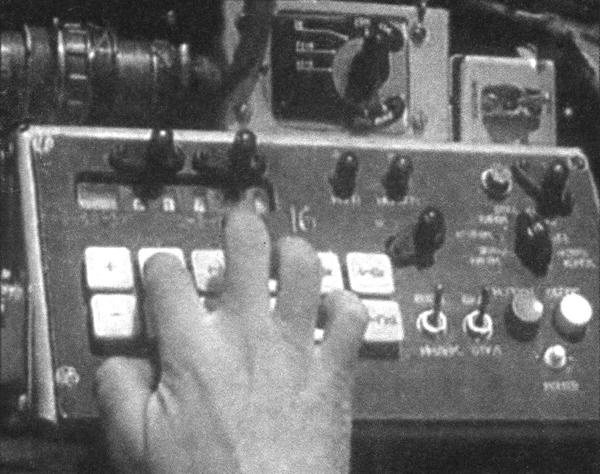

^{Ввод данных в бортовую ЦВМ истребителя-бомбардировщика МиГ-27 с пульта оперативной подготовки ППО-23.}

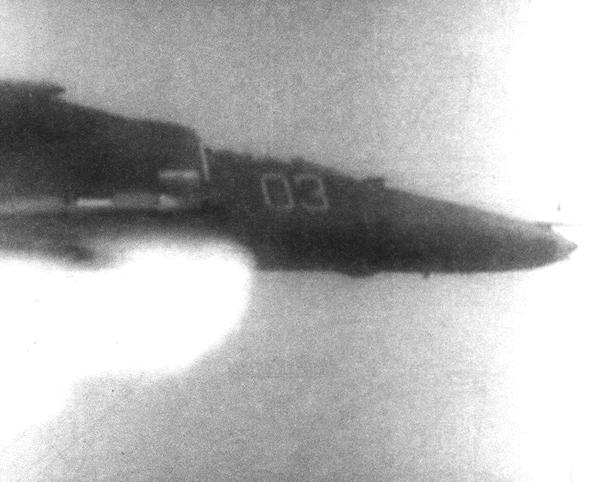

^{Стрельба из пушки ГШ-6-30А.}

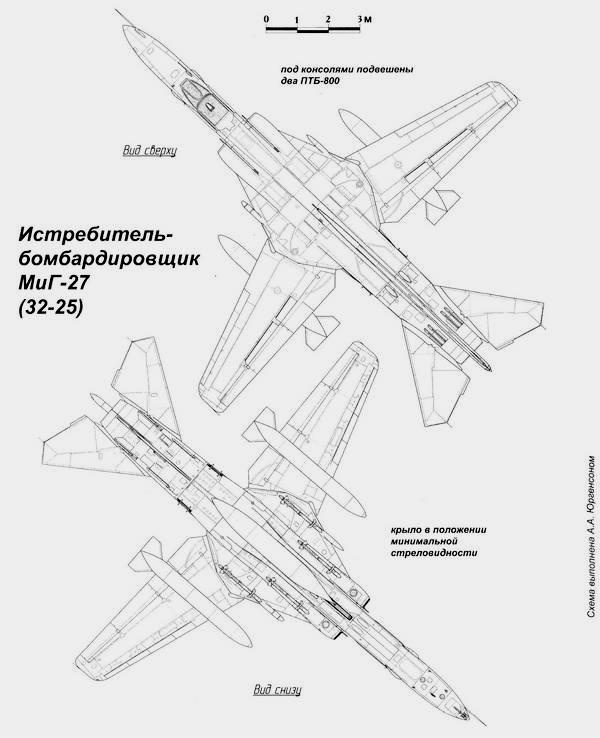

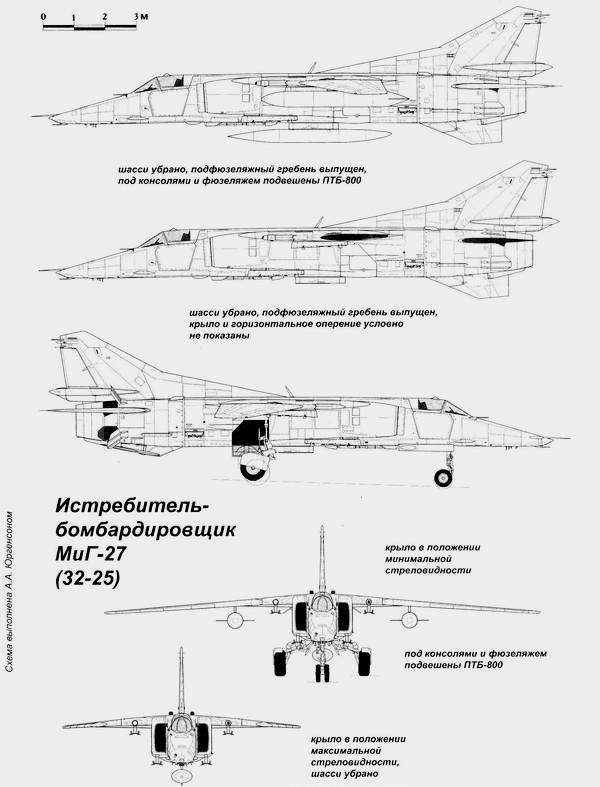

Определившись с преимущественно ударным назначением самолёта, для которого большая скорость и потолок не являются особо значимыми, ими решили пожертвовать ради облегчения конструкции, поскольку планируемое увеличение боевой нагрузки и установка дополнительного оборудования были связаны с неизбежным утяжелением машины. Регулируемые воздухозаборники, доставшиеся МиГ-23Б от истребительных вариантов «двадцать третьего», на МиГ-23БМ заменили облегчёнными нерегулируемыми. Отказ от подвижного клина и системы управления им сэкономил около 300 кг. Площадь воздухозаборников заметно увеличилась с округлением контура, а для улучшения условий работы на дозвуковой скорости их передние кромки притупили.

^{Секретарь ЦК КПСС по оборонной промышленности Д. Ф. Устинов (второй слева), директор иркутского авиазавода В. А. Максимовский (по правую руку от него) и министр авиационной промышленности П. В. Дементьев (четвертый справа) во время посещения предприятия в мае 1975 г.}

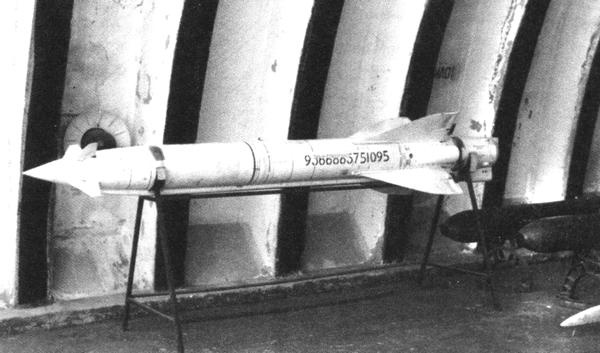

^{«Длинная рука» МиГ-27 — управляемая ракета Х-23М (изделие 68М).}

Прицельная система на базе аналогового вычислителя к этому времени уже устарела, не обеспечивая должной точности и требуя от лётчика избыточного напряжения в полёте при выполнении множества операций. Уже существовали образцы цифровой техники нового поколения, о возможностях которой конструкторы микояновского ОКБ имели представление отнюдь не из популярной технической литературы, пропагандировавшей в те годы перспективы «электронного мозга». Полученный в начале 1970-х гг. положительный опыт работы с бортовыми цифровыми вычислительными машинами «Орбита» на разведчиках МиГ-25РБ решили использовать при создании нового прицельно-навигационного комплекса (ПрНК). Разработчиком комплекса являлось Ленинградское ПО «Электросила», налаженные связи с которым позволяли конструктивно решать возникавшие вопросы, а их предвиделось немало: госиспытания Су-24, на котором использовалась ПНС-24 «Пума» на базе ЦВМ, шли с большими трудностями и затянулись на 4,5 года. Однако ставка на высокоэффективный комплекс электроники давала МиГ-23БМ преимущества перед новыми модификациями истребителей-бомбардировщиков Сухого: в основу прицельной системы готовившегося к испытаниям Су-17М2 закладывались навигационный комплекс КН-23, лазерный дальномер «Фон» и прицел АСП-17, являвшиеся для микояновцев уже пройденным этапом.

Новый прицельно-навигационный комплекс ПрНК-23 (изделие 43) предназначался для решения задач навигации, прицельного бомбометания, стрельбы из пушек и пуска НАР по наземным и воздушным целям. В состав комплекса вошли: цифровая вычислительная машина ЦВМ10-15-23; навигационный комплекс КН-23; оптическая визирная головка С-17ВГ; лазерный дальномер «Фон» и датчики воздушных параметров.

ПрНК-23 обеспечивал решение 11 задач, в число которых входили полёт по заранее запрограммированному маршруту, возврат на аэродром вылета или три запасных аэродрома, выполнение предпосадочного манёвра, навигационное бомбометание вне видимости земли и ряд других задач. Прицельное оборудование МиГ-23БМ по отношению к МиГ-17 увеличилось по количеству блоков более чем в 20 раз (с трёх до 61), а по числу деталей и элементов — в 200 раз.

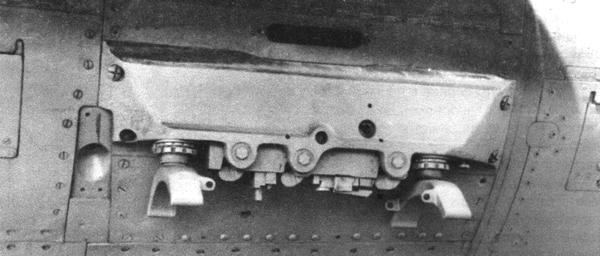

^{Хвостовой держатель истребителя-бомбардировщика МиГ-27 с замком Д3У-1А для авиабомб калибра от 100 до 500 кг. На ухватах держателя хорошо видны приливы для установки на них балочек, используемых при подвеске бомб калибра 100 кг.}

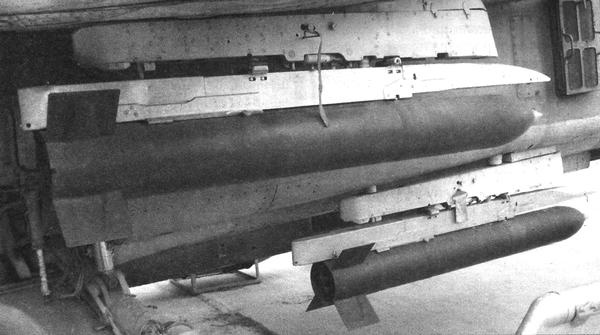

^{Тяжёлые НАР С-24Б подвешивались на МиГ-27 с помощью авиационных пусковых устройств АПУ-68УМ.}

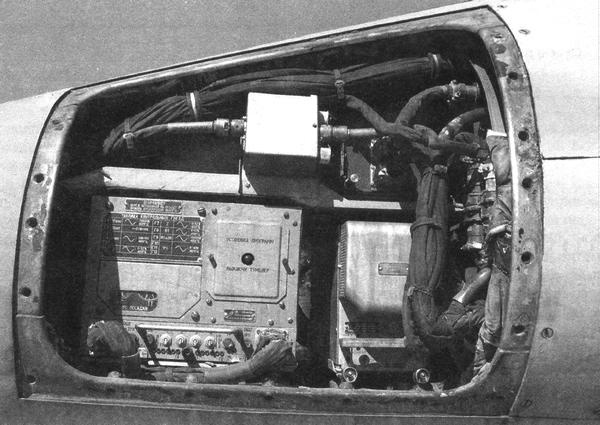

^{Блок вычисления посадки БВП из комплекта РСБН-6С (слева) и приёмо-передатчик ПП-5Р радиовысотомера РВ-5Р в отсеке носовой части фюзеляжа МиГ-27.}

Интегрирование систем упрощало архитектуру комплекса и обеспечивало требуемое резервирование, повышавшее надёжность. Построение ПрНК-23 выполнялось на базе ЦВМ, обрабатывавшей текущую информацию и в автоматическом режиме обеспечивавшей непрерывное решение навигационных и прицельных задач. ЦВМ10-15-23 «Орбита-10-15-23» разработки ленинградского НПО «Электроавтоматика» представляла собой одноадресную синхронную машину последовательного действия с быстродействием 125 000 операций сложения (вычитания) и 62 500 операций умножения в секунду, использовавшую двоичную систему счисления. Перед полётом исходные данные вводились в память ЦВМ при помощи кнопочного пульта оперативной подготовки ППО-23, находившегося под люком справа в носовой части машины. Всего вводилось до 43 параметров, включая координаты аэродрома вылета и четырёх запасных, задавался маршрут в виде шести поворотных точек (они же могли служить целями), данные о метеоусловиях и баллистические характеристики используемых боеприпасов. В воздухе ЦВМ реализовывала программу полёта, рассчитывая и запоминая параметры пути, счисляла и корректировала текущее положение самолёта на маршруте, выдавая управляющие команды на САУ, а также служила вычислителем прицела. Комплекс КН-23 обеспечивал ЦВМ навигационной информацией и играл роль резервной навигационной системы на случай её отказа. При этом по-прежнему обеспечивалось надёжное решение задач самолётовождения, правда, в усечённом варианте. Так, например, количество поворотных пунктов маршрута (ППМ) сокращалось до трёх, а их смена обеспечивалась не автоматически, а вручную нажатием соответствующей кнопки-лампы на щитке управления РСБН.
