Выпуск же самих машин Т-40С начался во второй половине июля 1941 года. На этих танках использовали корпуса плавающих Т-40 с нишей для гребного винта. Начиная с августа 1941 года кормовой лист корпуса стали делать прямым, без ниши винта, а за счет массы ликвидированных водоходных агрегатов увеличили, хотя и незначительно – до 15 мм, толщину лобового и бортового листов корпуса и до 20 мм – брони подбашенной коробки, бортов башни и маски спаренной установки [* Впоследствии эта модификация танка получила название Т-30.]. На Т-30 облегчили управление бортовыми фрикционами и их обслуживание: вместо кулачковых отводок ввели шариковые – знаменитые «слезки», как на Т-34. На некоторых машинах в ходовой части вместо штампованных дисков опорных катков использовались литые спицованные опорные катки с наружной амортизацией. Близость топливных баков составляла 206 л, запас хода танка по шоссе достигал 300 км.

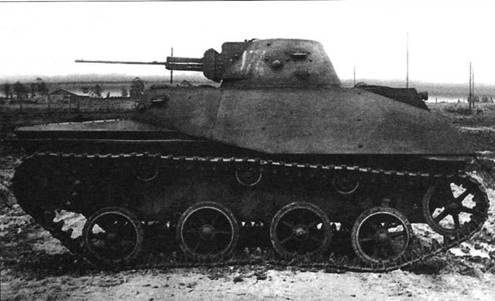

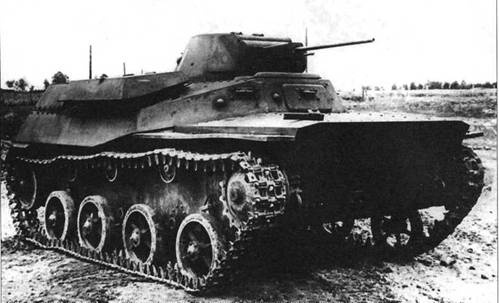

Легкий неплавающий танк модели Т-30, вооруженный 20-мм модификацией пушки ШВАК/ТНШ во время испытаний. 1941 год.

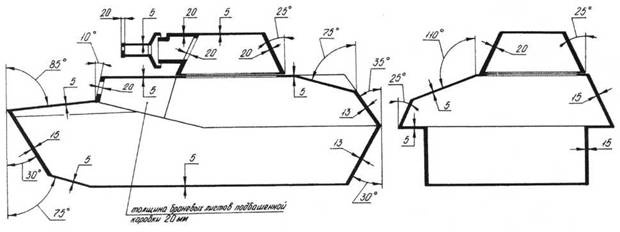

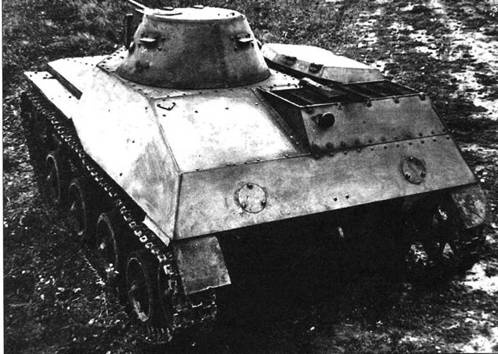

У танка Т-30 в отличие от машин Т-40 и Т-40С был спрямлен кормовой лист, что хорошо видно на схеме бронирования и фото (вид сзади) этого танка.

Конструкция корпуса, применительно к условиям военного времени, стала более рациональной и полностью сварной из гомогенной (однородной) брони. Но в целом конфигурация его не изменилась, машина оставалась такой же высокой, как и Т-40, что повышало ее уязвимость на поле боя. По своей бронезащищенности новая модификация не уступала распространенному в РККА 10-тонному Т-26 и имела более высокую среднюю скорость по местности. Так как этот вариант танка носил заводской индекс 030, то его иногда полуофициально именовали Т-30. Такие танки в документах завода № 37 проходили как Т-30, такой же индекс они имели в войсках, хотя популярной эта марка не стала.

Военно-исторический музей бронетанкового вооружения и техники (п. Кубинка Московской области) имеет в составе своей экспозиции легкий танк Т-40С, снимки которого представлены в настоящем издании

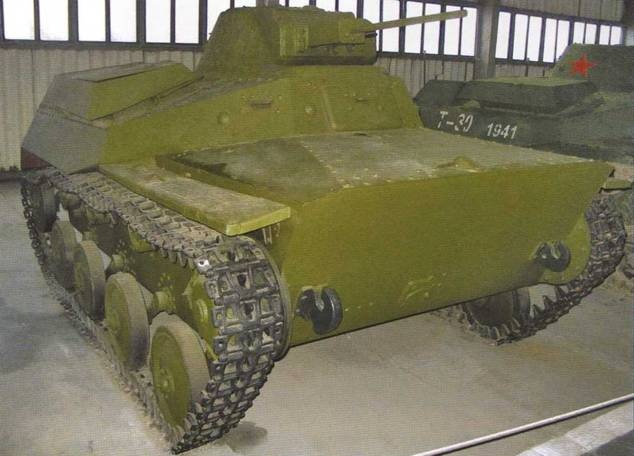

Легкий танк Т-40С в различных ракурсах. Представлена фактически опытная машина с 20-мм пушкой ТНШ и 7,62-мм пулеметом ДТ. На подавляющее большинство серийных танков этой модификации монтировался только 12,7-мм крупнокалиберный пулемет ДШК с 7,62-мм пулеметом ДТ.

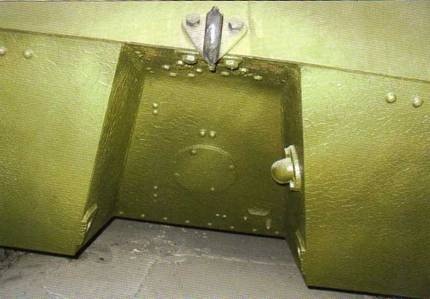

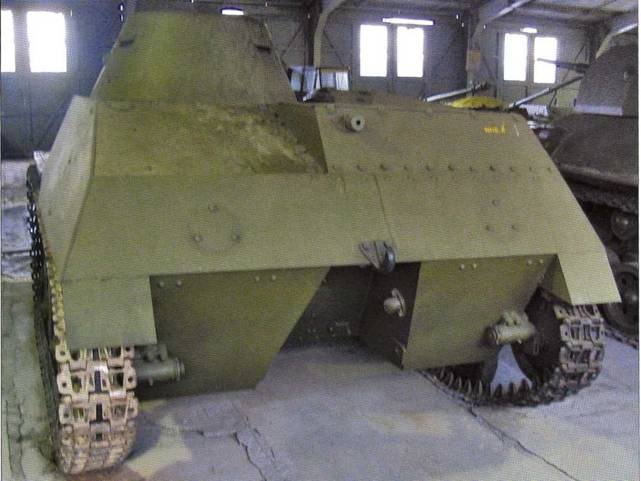

Кормовая часть легкого танка T-40C. Несмотря на то, что ниша для водоходного оборудования осталась, винто-моторная группа и рули для управления подобным танком при движении на воде уже не устанавливались.

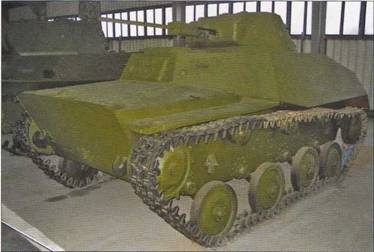

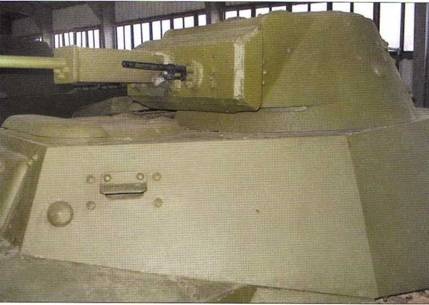

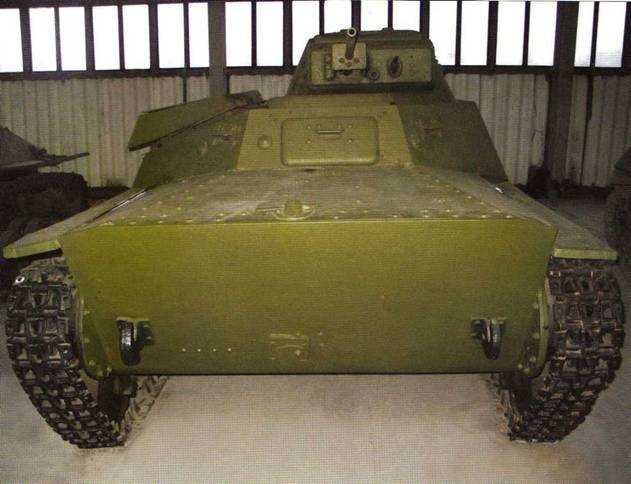

Легкий танк Т-40С. Виды на башню и переднюю часть легкой боевой машины. Волноотбойник, являющийся необходимой частью водоходного оборудования Т-40, также отсутствует.

Военно-исторический музей бронетанкового вооружения и техники (п. Кубинка Московской области) имеет в составе своей экспозиции легкий танк Т-30, снимки которого представлены в настоящем издании

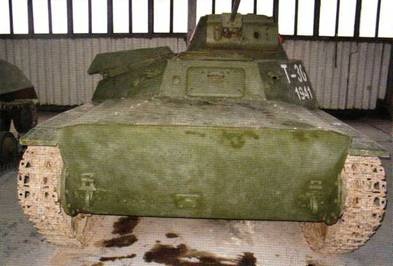

Общие виды легкого танка Т-30. Эта машина штатно вооружена 20-мм пушкой ТНШ и 7,62-мм пулеметом ДТ. Опорные катки и ленивец на представленном образце литые.

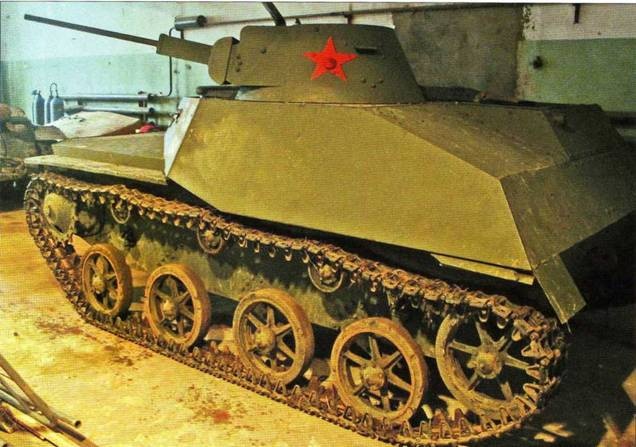

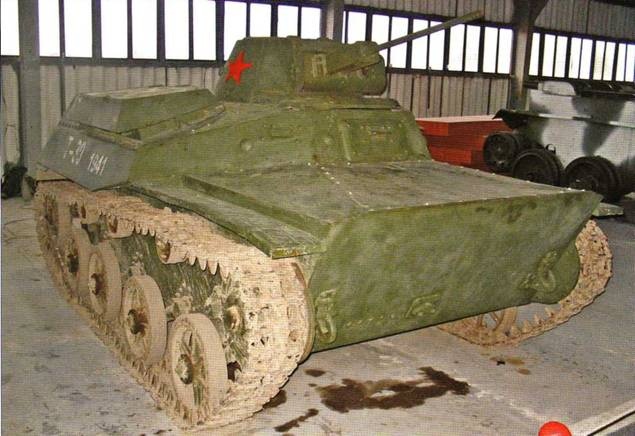

Легкий танк Т-30, находящийся в служебном помещении музея после демонстрационного марша. Боевая машина еще не помыта, поэтому ходовая часть танка несколько загрязнена.

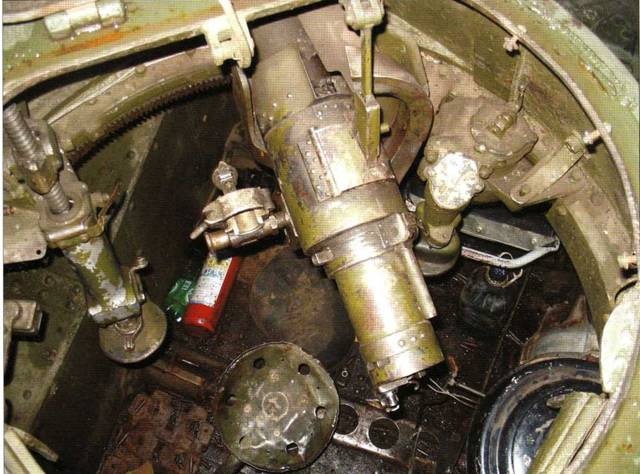

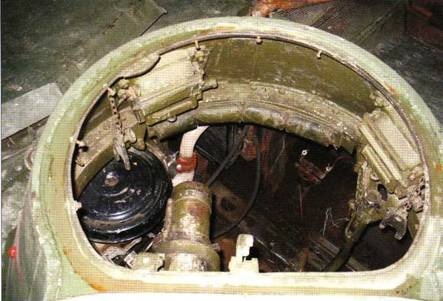

Вид из люка на открытую башню танка Т-30. Просматриваются элементы казенной части артсистемы и другое оборудование боевой машины.

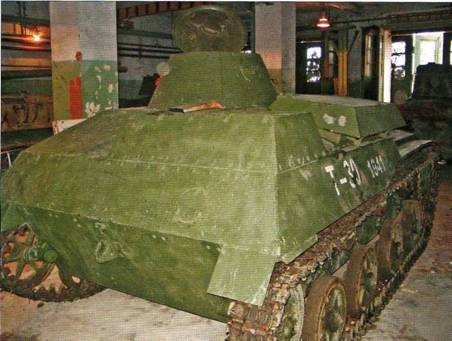

Нанесение цифрового номера на тыльной стороне башни было очень характерным для тактической идентификации танков Красной Армии в первые месяцы войны. Предполагалось, что номер будет виден только «своим»: поддерживающим сзади танки пехоте и артиллерии, а для врага боевые машины, атакующие его позиции, не будут ничем выделяться. Но оказалось, что в быстро изменяющихся условиях боя подобное тактическое обозначение прежде всего малозаметно для своих войск.
