Первые систематические испытания систем SU(R) и G1IG на лодке XXI серии начались в конце декабря 1944 г., они проводились в Пиллау на субмарине U-2506. Снимались диаграммы направленности устройств в зависимости от скорости хода лодки, силы ветра, взаимного расположения антенн и корпуса субмарины. Наилучшие результаты система демонстрировала в случае работы в направлении, перпендикулярном корпусу лодки, наихудшие – непосредственно вперед и взад. Идущая на перископной глубине со скоростью 11 узлов лодка обнаружила шедшее со скоростью 10 узлов судно «Донау» на дальности 8000 м. ошибка в пеленгации не превышала +/- 1,5 градусов. В то же время испытания выявили ряд существенных недостатков поисковой гидроакустической аппаратуры. Доработанные комплекты испытывались на U-3504. Диаграммы направленности снимались 9 и 10 января 1945 г. севернее Хелы. В целом показатели работы систем улучшились, но ошибки в пеленгации и по дальности оставались слишком высокими. Устойчивый отраженный эхо-сигнал принимался на дальностях 1000 – 3000 м. Ошибка в пеленгации составила порядка 1-3 градусов.

До конца войны для монтажа на лодках XXI было изготовлено порядка 80 комплектов SU. Практически на каждой лодке гидроакустическая аппаратура монтировалась индивидуально, антенны и приемники размещались по-разному.

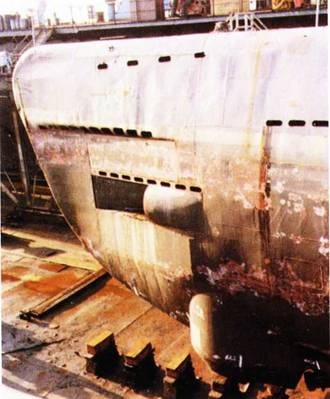

Носовая оконечность корпуса подводной лодки «Вильгельм Бауэр», осень 1983 г. Хорошо видна крышка нового торпедного аппарата Аблауф калибра 750 мм. Ниже – крышка «старого» торпедного аппарата и обтекатель сонара GHG, за обтекателем сонара размещен якорь.

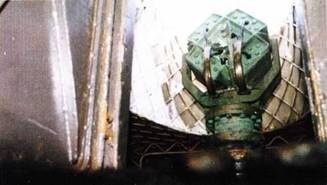

Вертлюг и основание сонара М1Н, передняя часть рубки субмарины «Вильгельм Бауэр». Сонар установлен на основании высотой 1,2 м, обслуживание сонара производилось изнутри лодки. Генератор антенны сонара обладал мощностью в 4 кВт.

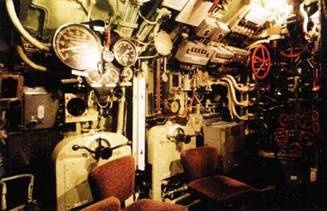

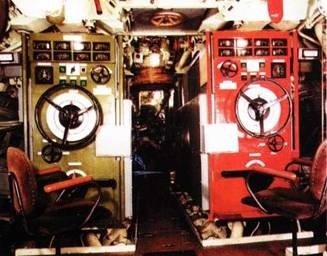

Пост управления рулями глубины на субмарине «Вильгельм Бауэр». Слева – кресло оператора носовых рулей, справа – кресло оператора кормовых рулей глубины. Выше левого кресла установлено два глубиномера, шкала одного градуирована до ошметки глубины и 25 м, второго – до 400 м. выше приборов находится механический указатель положения рулей глубины. Ниже – электрический указатель положения рулей глубины (светлый прямоугольник с черной шкалой).

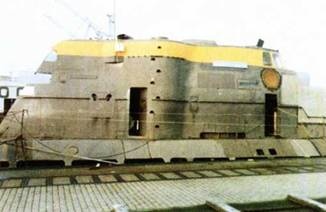

Рубка субмарины «Вильгельм Бауэр», по верху рубки нарисована полоса желтого цвета – опознавательный знак экспериментальной гражданской субмарины.

Умывальная на подводной лодке «Вильгельм Бауэр». Слева – три рукомойника, в центре – ногомойник.

Правый борт контрольного помещения на субмарине «Вильгельм Бауэр». От дальней стенки, слева направо: компенсатор системы GHG, аварийный гирокомпас, выше – панель переключателей электросистем. На заднем плане – пост управлении сонаром M1H.

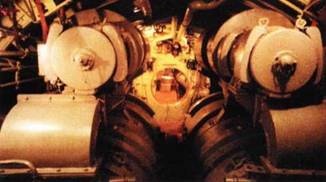

Торпедные аппараты на подводной лодке «Вильгельм Бауэр». Количество торпедных аппаратов в ходе модернизации уменьшили до четырех. Верхние торпедные аппараты – оригинальные, как на лодках XXI серии, нижние – Аблауф, большей длинны и увеличенного диаметра.

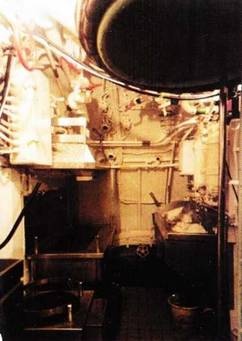

Камбуз подводной лодки «Вильгельм Бауэр», левый борт. Слева – 50-литровый котел с электроподогревом. Справа – два резервуара с пресной водой, снабженные углеродными фильтрами.

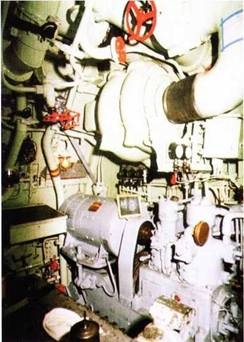

Правый вентилятор и новый компрессор Поппе III/ 2, передняя часть дизельного отсеки субмарины «Вильгельм Бауэр».

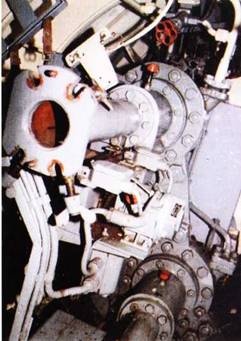

Рулевой цилиндр гидравлических устройств рулей поворота и глубины. Эти устройства почти не были изменены при реставрации подлодки «Вильгельм Пауэр».

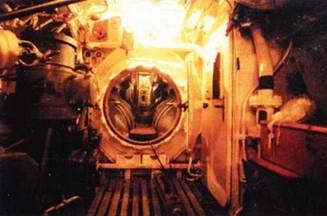

Вид из кормового отсека в отсек злектродвигателей. Справа – дверь туалета. , слева – насос № 1. Весь свод отсека занят трубопроводами.

Насосное хозяйство субмарины «Вильгельм Бауэр».

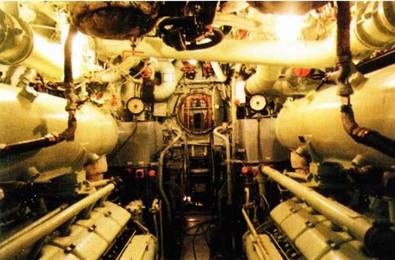

Задняя чисть дизельного отсека субмарины «Вильгельм Бауэр». В кадре – дизеля, электрогенераторы, вентиляторы. Вверху расположены коллекторы выхлопной системы дизелей и глушители. В центре – маховик внешнего клапана выхлопной системы.

Приборные панели двух гребных электродвигателей субмарины «Вильгельм Бауэр».

Отсек электродвигателей, главные электродвигатели изготовлены фирмой Сименс. Выше электромоторов – мощная система воздушного охлаждения. На заднем плане – герметичная переборка.
