Место постройки Заложен Спущен на воду Испытания Введён в строй Стоимость ф.

Портсмут 02.10.1905 10.01.1906 03.10.1906 декабрь 1906 1 783 885

Размерения, фт 490 (527) х 82 х 26.5

Водоизмещение, т проектное в порожнем 11 700 (70 т. на д) нормальное 18 110 в полном грузу 21 845

Корпус, т 6 100

Вооружение / орудия: 10 12-Д/45 27 3-д и 18 пул. торпедные аппараты (18-д подводные): 4 бортовых 1 кормовой торпеды: 23 18-д 6 14-д (катерные)

Бронирование, д броневой пояс: 11-8-6-4 переборка 8 барбеты 11-4 башни 11 боевая рубка 11-8 палуба: главная 0,75 средняя 1,75 нижняя 1,5 (на скосах 4)

Механизмы турбины Парсонса 23 000 л.с., проектная скорость 21 уз. 4 вала

Котлы 18 фирмы «Бабкок и Вилкокс», раб. давление 250 дкв.фт. (17,5 атм.)

Запас топлива, т угля – 900V2 900; нефти – 1 120; патентонового топлива – 120

Экипаж 695Y775 чел.

Дальность плавания, миль 6 620 10-уз ходом 4 910 18,4-уз ходом

Конструктор Дж.Х.Нарбет

Особенности:

1) Вооружение только тяжелыми орудиями одного калибра для стрельбы на дальние дистанции;

2) первый большой военный корабль, имеющий турбины;

3) первый британский линкор, способный развить скорость 21 уз;

4) офицерские каюты расположены в носовой части, каюты матросов – в кормовой;

5) построен за один год и один день.

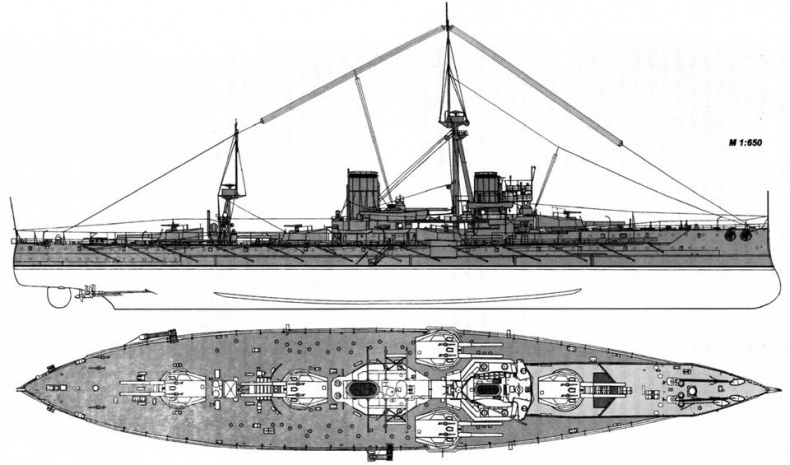

«Дредноут». Внешний вид корабля по состоянию на 1910 г.

При проектировании «Дредноута» были предприняты экстраординарные шаги, чтобы воплотить все требования при наименьших размерениях и стоимости. Так что противники нового корабля были лишены козырей в отношении чрезмерных размеров и высокой стоимости. В каждом направлении броненосец открывал новую эпоху. Блестящий по своей концепции, он стал центром внимания во время строительства и впоследствии вызвал множество споров. Это был замечательный успех и в конструктивном отношении и в механической части. Кроме того, корабль имел впечатляющий внешний вид. Детальная проработка проекта «Дредноута» была поручена инженеру Дж.Х.Нарбету, который сделал множество расчетов, чтобы определить минимальную мощность для заданных водоизмещения и скорости. Когда испытали модель, то обнаружили, что 23 000 л.с. достаточно для этой скорости. Но вычисления Р.И.Фруда показали другое число – 28 000 л.с. Фруд отказался принять результат испытаний и разрушил модель как вводящую в заблуждение. Вторую модель постигла та же участь. И только когда седьмая модель была испытана и показала те же результаты, он решился послать графики и расчеты в Адмиралтейство.

Хотя конструкцию корпуса дополнительно усилили, чтобы противостоять залпо- вому огню, его вес был действительно такой же, как на «Юпитере» (6 100 т.), экономия 5 000 л.с. означает на один ряд котлов меньше и большую на 25 фт длину. Чтобы закончить строительство в рекордные сроки, было заказано большое число броневых плит стандартных размеров требуемой величины, и таким образом удалось избежать траты времени на нарезку и сортировку плит. Была налажена хорошая поставка материалов. Корабль в значительной степени был построен по лекалам. Дж.Р.Бонд отвечал за подготовку детальных чертежей, которые значительно повлияли на скорость, экономичность и эффективность строительства. Фактическое нормальное водоизмещение было 18 110т, что на 210 т превышало проектное.

Корпус

Особенностью корпуса был длинный полубак, что давало высоту надводного борта в носовой части 28 фт, в середине – 19 фт и в кормовой части – 20,5 фт. Развал бортов наружу и вверх продолжался настолько далеко в корму, насколько это было возможным, достигая вертикали в середине корабля, где борт был почти под прямым углом, обладая хорошей устойчивостью к изгибу. Особое внимание было направлено на усиление палубы полубака и бортов, чтобы противостоять ударной волне от носовых и бортовых орудий. Изначальный заказ на механический ограничитель углов наведения бортовых орудий был аннулирован, так как считалось, что палуба все равно будет деформирована у бортов. Вместо этого палубу сделали более прочной посредством продольных балок, а сверху ее покрыли стальными листами.

Когда пришло время дать бортовой залп из восьми 12-д орудий, наступил самый ответственный момент испытаний. Один из строителей вспоминает:
