¹⁾ Из-за падения давления масла в моторе ниже допустимого выше не поднимались

²⁾ Без посадочных щитков – 825 м

³⁾ Скорость 574 км/ч, высота 7860 м

Для всех вариантов самолета размах крыла – 10,2 м и его площадь 17,44 м², длина – 8,25 м

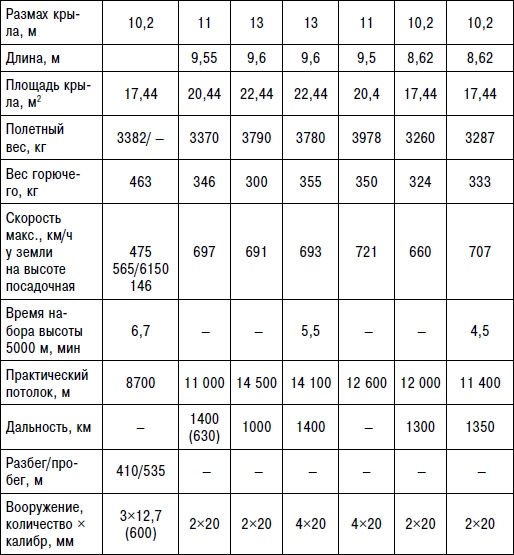

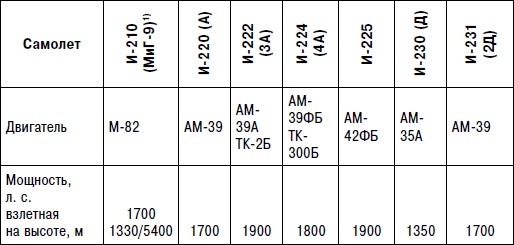

Таблица 2. Опытные истребители на базе МиГ-3

Примечание.

¹⁾ С винтом АВ-5Л-127А, ноябрь 42 г.

Таблица 3. Основные данные самолетов И-250 и И-270

Примечание.

¹⁾ Расчет

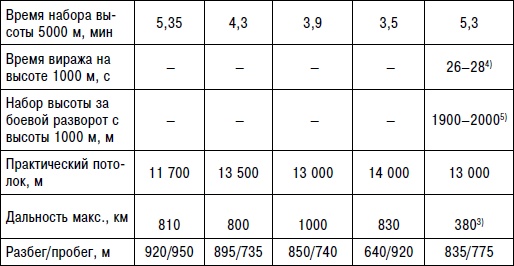

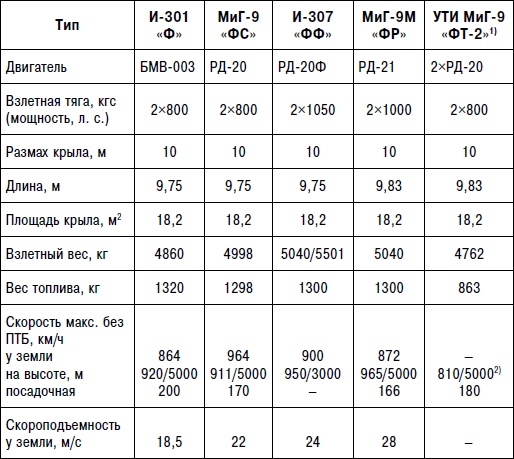

Таблица 4. Основные данные самолетов-истребителей семейства МиГ-9

Примечание.

¹⁾ По результатам государственных испытаний.

²⁾С подвесными топливными баками – 710 км/ч.

³⁾ Продолжительность полета 45 минут. С подвесными топливными баками при полете на высоте 5000 м – 55 минут.

⁴⁾ Радиус виража 550–600 м.

⁵⁾ При скорости 680–710 км/ч.

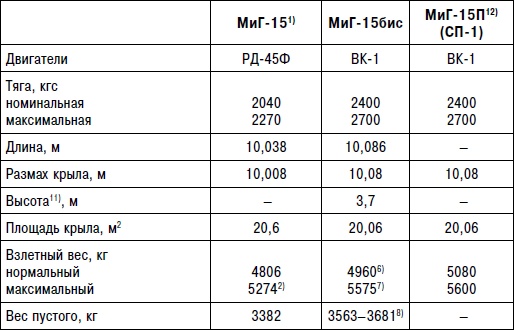

Таблица 5. Основные данные самолетов семейства МиГ-15

Примечание.

¹⁾ По результатам государственных испытаний.

²⁾ С фотоаппаратом и подвесными топливными баками.

³⁾ Полный объем топливных баков 1460 литров. Плотность керосина 0,81-0,86 кг/л.

⁴⁾ Продолжительность полета 2 часа 22 минуты и 3 часа 14 минут соответственно.

⁵⁾ На высоте 2000/10 000 м – 32/71 секунды соответственно.

⁶⁾ Без подвесных баков и аппаратуры ОСП-48.

⁷⁾ С подвесными 300-литровыми топливными баками и аппаратурой ОСП-48.

⁸⁾ В зависимости от комплектации.

⁹⁾ С 600-литровымим топливными баками, с 300-литровыми – 1976 км. Продолжительность полет 2 часа 06 минут и 3 часа 52 минуты соответственно.

¹⁰⁾ С 600-литровымим топливными баками, с 300-литровыми – 1749 км. Продолжительность полет 2 часа 05 минут и 3 часа 46 минут соответственно.

¹¹⁾ С необжатой амортизацией.

¹²⁾ По результатам государственных испытаний самолета с РЛС «Торий-А». Акт № 83, декабрь 1950 г. Вооружение – пушка калибра 37 мм и боезапас 45 патронов.

¹³⁾ С подвесными баками.

¹⁴⁾ По расчету.

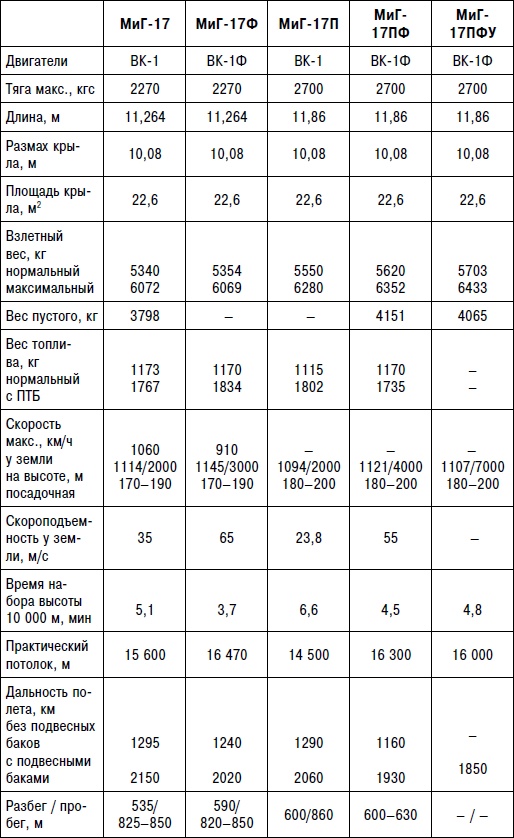

Таблица 6. Основные данные серийных самолетов-истребителей

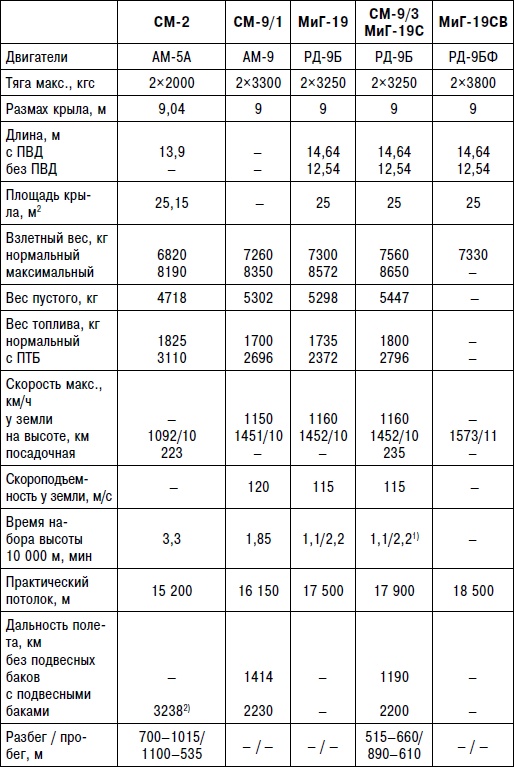

Таблица 7. Основные данные фронтовых истребителей семейства МиГ-19

Примечание.

¹⁾ В знаменателе – с учетом разбега.

²⁾ С двумя подвесными баками по 1268 л.

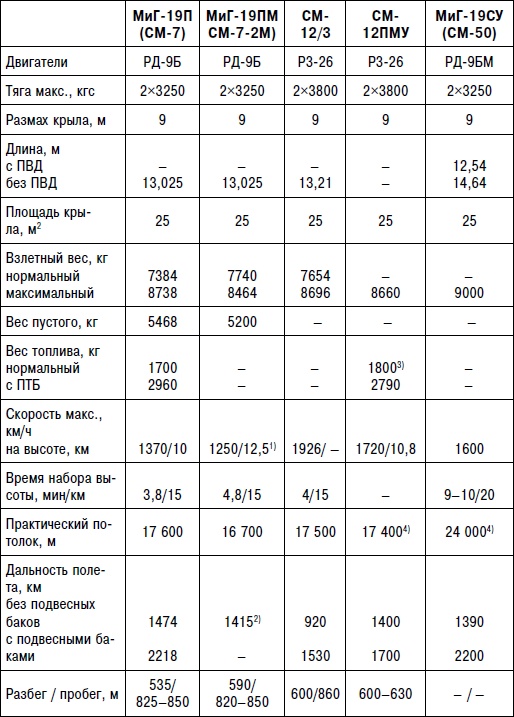

Таблица 8. Основные данные самолетов-перехватчиков семейства МиГ-19

Примечание.

¹⁾ По другим данным – 1229 км/ч на высоте 10 000 м.

²⁾ Дальность 1090 км с ракетами, продолжительность полета 1 час 25 минут.

³⁾ Расчетные данные.

⁴⁾ С ускорителем 24 000 м.

Таблица 9. Основные характеристики семейства самолетов семейства МиГ-21

Примечание.

¹⁾ Длина фюзеляжа.

Таблица 10. Основные характеристики семейства самолетов МиГ-21ПФ

Примечание.

¹⁾ Взлет с двумя СПРД-99 с грунта допускался с весом не более 8700 кг, а с бетонной ВПП – до 9060 кг. При взлете с одним СПРД-99 допустимый взлетный вес – 8300 кг.

Таблица 11. Основные данные самолетов семейства МиГ-21С
