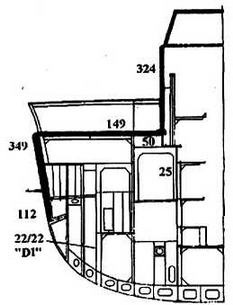

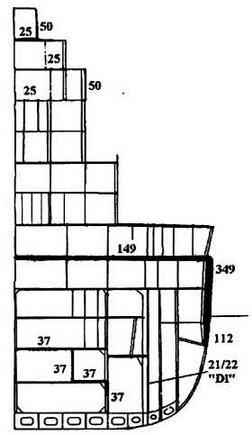

шп. 122

шп. 256 (барбет "X")

шп. 284 (барбет "Y")

шп. 329

Вместе с тем уровень противоосколочной защиты различных объектов на мостиках и надстройках достиг максимального значения для линейных кораблей. Хотя для этой цели использовались тонкие плиты нецементированной брони (от 25 мм до 51 мм), в большинстве случаев органы управления кораблем, его артиллерией и многочисленные наблюдательные, радиолокационные и навигационные посты получили достаточную защиту от осколков. Здесь сказался опыт боев у Гуадалканала, когда, в частности, американский линкор '^гСаут Дакота" получил в ночном бою два десятка попаданий в надстройки снарядами калибра от 203 мм и ниже, в основном с эсминцев. Ни одно из попаданий не пришлось в те части корабля, которые ранее считались жизненно важными; ни один снаряд не пробил брони, более того, многие из них даже не взорвались, но "Саут Дакота" на время полностью вышла из строя и потеряла противника, поскольку перестала действовать достаточно совершенная на то время электроника - из-за перебитых кабелей и повреждения помещений и аппаратуры. В тех же условиях "Вэнгард" повел бы себя значительно лучше. Однако следует отметить, что англичане не первыми обратили внимание на местную защиту: крупные германские единицы, линкоры и крейсера, получали защищенные посты уже в начале войны, тогда как в Британии спохватились только к ее концу. Тем не менее, общий объем местной противоосколочной защиты на "Вэнгарде" впечатляет: он составляет почти 3000 т - вес всего бронирования лучших из тяжелых крейсеров!.

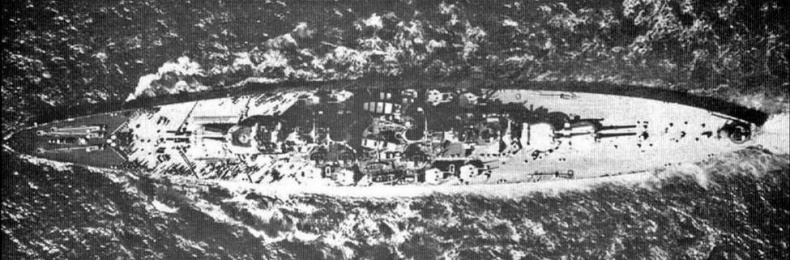

"Вэнгард" с высоты птичьего полета фото - сентябрь 1948 года

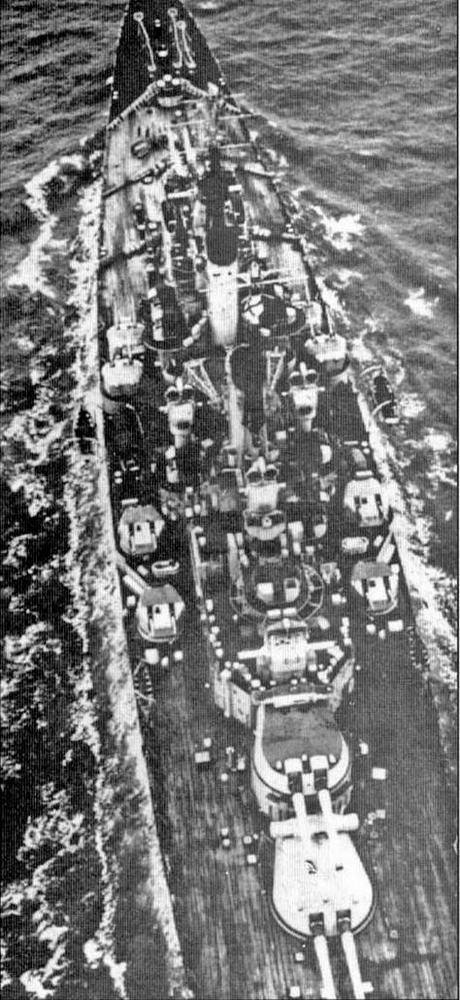

- дата неизвестна,

- 1952 г.

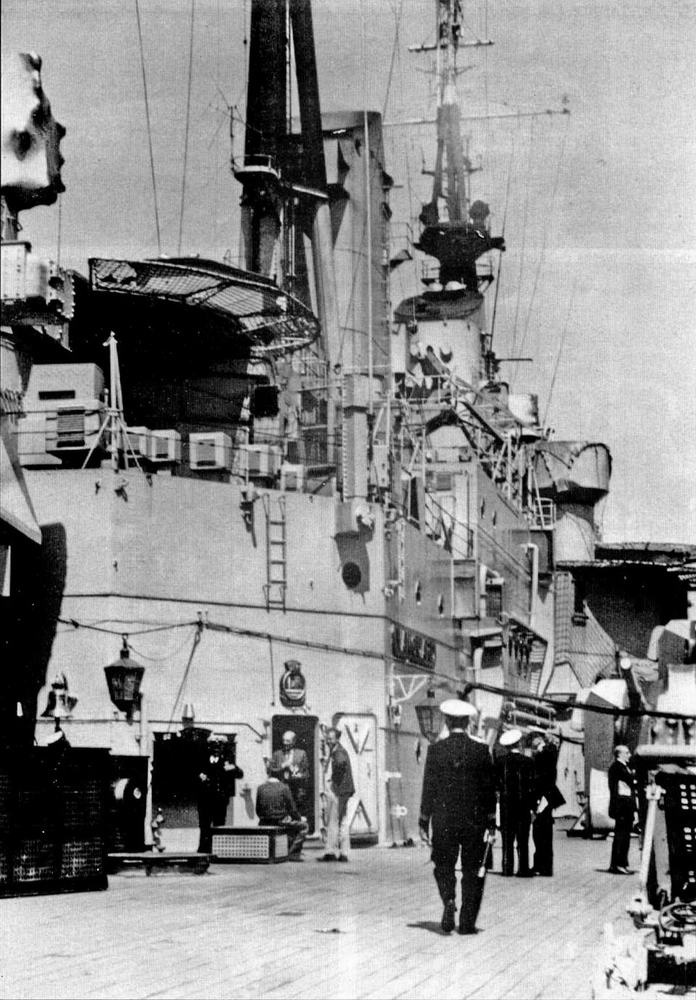

Мирные будни на борту "Вэнгарда". Платформа в нижней части грот-мачты первоначально несла радар типа 268, на фото на ней размещена антенна для приема телевизионных программ.

Ниже приводится распределение весов различных элементов броневой защиты последнего из английских линкоров. Помимо отмеченного выше внушительного веса противоосколочной защиты в виде тонких (до 51 мм) переборок и плит, интересно отметить, что на "Вэнгарде" вес броневого пояса оказался почти в точности равным весу палубной защиты (около 4900 т).

Вес элементов бронирования линкора "Вэнгард" (проект 15Е, по состоянию на 1942 г.)
