Общий вес механизма с водой в котлах и всеми запасными частями равняется 1057 тоннам что составляет 2,5 центнера (7,5 пуд.) на индикаторную силу.

Обстоятельства были не особенно хороши для испытаний. Ветер дул с силой 3 баллов, что действовало неблагоприятно на огромный рангоут фрегата, и, сверх того, на самой вымеренной миле попадалось навстречу много мелких судов которые нередко принуждали “Konig Wilhelm I” уклоняться в сторону, во избежание столкновения Среднее число оборотов машины равнялось 64, г средняя скорость, полученная фрегатом, 14,495 узлов. Средняя индикаторная сила, развитая машиной, равнялась 8344, при давлении на поршни 22,483 фунт.

Пар в котлах держался хорошо. При последнем переходе по вымеренной миле, индикаторная сила машины возросла даже до 8663 при давлении на поршни 22,866 фунтов. Испытания проводились по всем правилам, принятым английским адмиралтейством; уголь был лучшего качества Никсона, кочегары были от Портсмутского порта, а индикаторные диаграммы снимал специалист по этой части, назначенный Ширнесским адмиралтейством.

Подробности испытаний прусского фрегата “Konig Wilhelm I” 15 февраля 1867 г.

Водоизмещение 593871 /Э4 тонн.

Миделевое сечение 1306 кв. фут.

Вооружение полное фрегатское

Машина: Система: трехцилиндровая, “Модзлея и Фильда”.

Диаметр цилиндров 7 фут. 11 дюйм.

Ход поршня 4 фут. 6 дюйм.

Нарицательная сила 1150 лош. сил.

Индик. сила, средняя 8345 лош. сил.

Индик. сила, наибольшая 8663,889 лош. сил.

Груз предохранит, клапанов 30 фунт.

Давление в котлах 30,5 фунт.

Наиб, число оборотов в минуту 65,333.

Среднее число оборотов в минуту 64.

Гребной винт:

Система: четырехлопастной

Диаметр 23 фут. 0 дюйм.

Скорость судна: минимальная 13,139 узл. максимальная 15,652 узл., средняя 14,723 узл.

Броневая защита “Кёнига Вильгельма” состояла из броневого пояса (кованая броня на тиковой подкладке была изготовлена заводом Брауна в Шеффилде, в 1876-1882 гг. и позднее заменена на броневую сталь), проходящего но всей длине судна и спускающегося ниже ватерлинии на 6,49 футов (1,98 м) у миделя, на 4,59 фута (1,4 м) в носу и на 1,96 фута (0,6 м) в корме. Над ватерлинией броневой пояс возвышался до батарейной палубы. По бокам каземат защищался броневыми плитами. Таким образом, носовая часть корабля, как это и было принято в 1860-1880 гг. XIX века, не была защищена совсем. Её прикрывал лёгкий броневой щит, возвышавшийся до планширя.

Пояс по ватерлинии имел следующую толщину: верхний 152-305 мм, нижний 127- 178-127 мм. Листы брони укладывались на тиковую подкладку толщиной 90-250-90 мм. Толщина брони батарейной палубы равнялась^ мм, на верхней палубе были уложены железные листы толщиной 6 мм. Батарея защищалась 203-мм бронёй (длина батареи 69,6 м). Имелся и 150-мм броневой редут в адмиральской каюте. Носовая боевая рубка бронировалась 30-100 мм бронёй на тиковой подкладке. Тиковая подкладка под плитами главного броневого пояса укреплялась железными продольными связями, на уровне ватерлинии за ней был уложен второй ряд тиковых брусьев 150-200 мм толщины, прикрытый внутренней 3,7 мм обшивкой и укреплённый полушпангоутами из углового железа 200-мм толщины. Кормовой редут для ретирадного огня защищался бронёй на высоте 2,5 м от ахтерштевня.

В 1885-1897 гг. корабль имел противоминные сети.

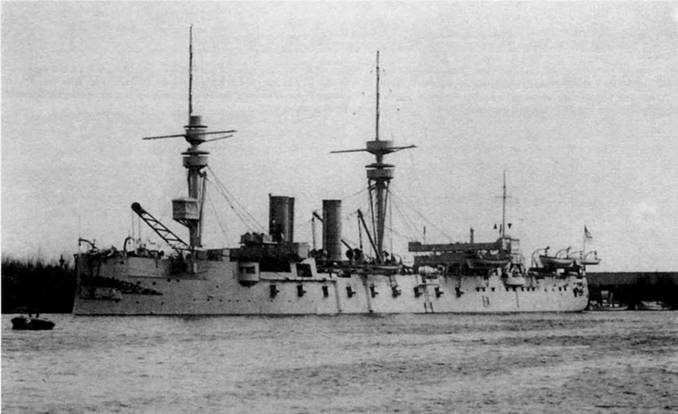

Броненосный фрегат “Кениг Вильгельм”.

Главные механизмы: одна двухцилиндровая горизонтальная паровая машина простого расширения, изготовлена в Лондоне, фирмой “Maudsley, Son amp; Field”. 8 коробчатых котлов пролётного типа изготовлены фирмой “J. Penn amp; Sons” в Гринвиче. Позднее их заменили на 8 коробчатых котлов немецкого производства “Kaisericche Werft” (Вильгельмсгафен) с перегревателями. Корабль имел одно машинное и одно котельное отделения, один руль обыкновенного типа и один четырёхлопастный винт системы Гриффитса.

На испытаниях в 1869 г. “Кёниг Вильгельм” развил скорость 14,7 узла при мощности 8440 индикаторных л.с. и 65,3 оборотах винта. На другой пробе была показана на мерной линии скорость 14,0 узла при мощности машин 8000 л.с. В 1875 г. (по прошествии 6 лет службы) корабль развил на испытаниях 14,5 узла. Средняя скорость в процессе эксплуатации редко превышала 10 узлов.

Корабль, с запасом топлива в 750 т угля, мог пройти 1300 миль со скоростью 10 узлов (как видим, в сравнении с “Кронпринцем” и “Фридрихом Карлом”, дальность плавания далеко не большая). Возможно, “Фатих” проектировался для Чёрного и Мраморного морей, где большая дальность плавания и не нужна, но так получилось, что корабль свою долгую службу провёл как раз там, где, наряду с мореходностью, была необходима и максимальная дальность.

С 1882 года (после капитального ремонта), с запасом 893 тонны угля, “Кёниг Вильгельм” мог десятиузловым ходом пройти уже 1750 миль, а с 1896 г., после капитальной перестройки и модернизации, официально переклассифицированный в броненосный крейсер, с запасом угля в 830/ 1020 т мог отправиться в плавание протяжённостью 2240 миль со скоростью 10 узлов. На полном ходу в 14 узлов “Кёниг Вильгельм” преодолевал 1750 миль.

“Кёниг Вильгельм”, как броненосный фрегат, нёс вначале полную фрегатскую оснастку с площадью парусов 2690 кв. м. Имел высокий рангоут с бом-брамселями (высота грот-мачты до эзельгофта 30,5 м). Такелаж был проволочный, руслени отсутствовали. Во время войны с Францией в 1870/1871 гг. парусную оснастку нижних мачт уменьшили до 1100 кв. м. Позднее паруса сняли совсем. В 1882 г. сняли и бушприт, а в 1898 г. лёгкую бизань. Парусное вооружение фрегата оказалось малоэффективным из-за низкой скорости, хотя как парусное судно зарекомендовал себя хорошо, выделяясь отличной поворотливостью. Под парами же, наоборот, маневрировал плохо, хотя полученные результаты считались приемлемыми для такого крупного судна. Бортовая качка оказалась довольно порывистой, килевая спокойной и тихой.

После модернизации на корабле установили электростанцию: 4 динамо-машины мощностью 60 кВт (позднее мощность повысили до 68 кВт).

Вначале корабль планировалось вооружить 33-мя 210-мм (72-х фунтовыми) пушками. Но затем “Кёниг Вильгельм” получил новейшие, для того времени, стальные казнозарядные орудия Круппа. 18 240-мм орудий стояли в батарее (вес каждого орудия 14,5 т); 5 210-мм орудий на верхней палубе и в каюте (вес каждого 13 т). Позднее добавили 4 80-мм и 6 скорострельных 37-мм пушек. В батарее имелось по 14 орудийных портов на каждом борту с расстоянием между центрами 4,8 м и высотой нижних косяков от воды 3,0 М.
