Коробка передач — пятискоростная, с постоянным зацеплением шестерен с синхронизаторами на II, III, IV и V передачах и приводом к вентилятору и компрессору.

Механизмы поворота двухступенчатые, планетарные, с блокировочными фрикционами, обеспечивающие прямую и замедленную в 1,42 раза передачу крутящего момента от главного вала коробки передач к ведущему валу бортовой передачи. Вследствие этого скорость перематывания гусеницы при включенной замедленной передаче уменьшается также в 1,42 раза. Поворот танка осуществляется в результате сообщения гусеницам разных скоростей движения, при этом поворот происходит в сторону отстающей гусеницы. При затяжке одного из тормозов поворота танк поворачивается с постоянным радиусом 8,91 м. Затяжкой одного из остановочных тормозов выполняется более крутой поворот, радиусом 2,64 м.

При включении в обоих планетарных механизмах замедленной передачи тяговое усилие на ведущих колесах увеличивается в 1,42 раза.

Бортовые передачи — двухступенчатые, понижающие, с цилиндрическим и планетарным рядами. Передаточное отношение — 6,706.

Ходовая часть, применительно к одному борту, состоит из пяти сдвоенных обрезиненных опорных катков с литыми дисками, ведущего колеса заднего расположения со съемными зубчатыми венцами и направляющего колеса; подвеска индивидуальная, торсионная, с гидравлическими амортизаторами, соединенными с балансирами передних и задних опорных катков. Из-за смещения торсионных валов подвески опорные катки левого борта смещены назад на 105 мм по отношению к каткам правого борта. Гусеницы мелкозвенчатые, с цевочным зацеплением, металлические или резинометаллические (с РМШ). Число траков в металлической гусенице — 96, в гусенице с РМШ — 97. Ширина трака 580 мм, шаг гусеницы 137 мм. Масса металлической гусеницы 1386 кг, с РМШ — 1655 кг.

^{Танки Т-62 одного из соединений Группы Советских войск в Германии на параде в честь завершения маневров «Братство по оружию». ГДР, г. Магдебург, 18 октября 1970 года.}

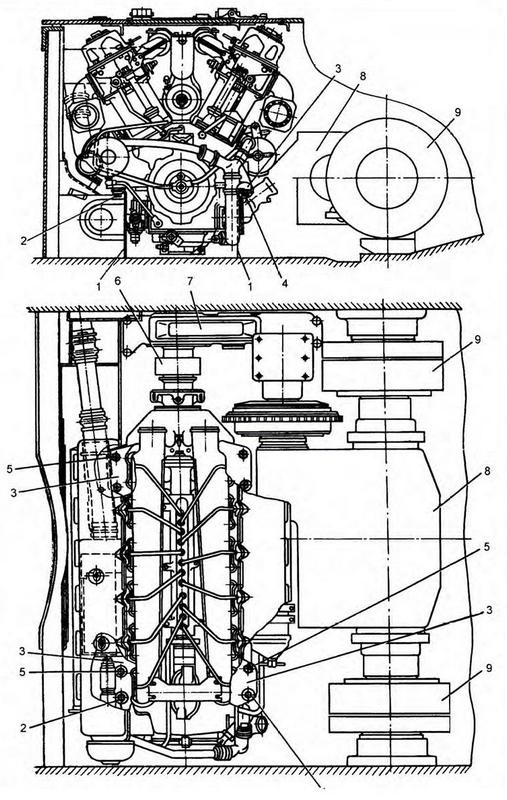

Установка двигателя в танке:

1 — рама; 2, 4, 5 — болты крепления двигателя; 3 — лапы двигателя; 6 — зубчатая муфта, соединяющая двигатель с гитарой; 7 — гитара; 8 — коробка передач; 9 — планетарные механизмы поворота.

ЭЛЕКТРООБОРУДОВАНИЕ выполнено по однопроводной схеме (за исключением дежурного освещения и электродвигателя водооткачивающего насоса). Напряжение 24 В. Источники: генератор Г-6,5 мощностью 6,5 кВт; четыре аккумуляторные батареи 6-СТЭН-140М емкостью 140 Ач каждая. Потребители: электростартер СТ-16М; электродвигатели вентиляторов, подогревателя, системы ТДА, маслозакачивающего и водооткачивающего насосов; электропневмоклапаны воздухопуска, стеклоочистки и привода главного фрикциона; приборы освещения и световой сигнализации; стабилизатор вооружения, курсоуказатель, электроспуск пушки и пулемета; механизм выброса стреляных гильз; системы ПАЗ и ППО, приборы ночного видения и средства связи.

СРЕДСТВА СВЯЗИ. На Т-62 ранних выпусков (до 1965 года) были установлены радиостанция Р-113 и переговорное устройство Р-120.

Радиус действия радиостанции Р-113 при радиосвязи с однотипной радиостанцией в условиях среднепересеченной местности при работе на 4-метровую штыревую антенну: при выключенном подавителе шумов и отсутствии посторонних радиопомех — не менее 20 км; при включенном подавителе шумов — до 10 км; при наличии посторонних помех радиоприему — 8–12 км.

Радиостанция имеет 96 фиксированных частот в диапазоне 20–22,375 мГц, разнесенных через 25 кГц. На любой фиксированной частоте обеспечиваются беспоисковое вхождение в связь и бесподстроечное ведение связи. Прием и передача ведутся на одной общей частоте.

Танки позднего выпуска оснащены радиостанцией Р-123 и переговорным устройством Р-124. Радиостанция Р-123 при работе на 4-метровую штыревую антенну обеспечивает связь с однотипной радиостанцией в условиях среднепересеченной местности, в любое время суток и года, при движении танка, на расстоянии не менее 20 км при выключенном подавителе шумов и до 13 км при включенном.

Радиостанция имеет 1261 рабочую волну с интервалом между частотами в 25 кГц, в диапазоне частот 20–51,5 мГц и оснащена механизмом установки волн, позволяющем заранее подготовить и зафиксировать любые четыре волны диапазона. Переход с одной подготовленной волны (частоты) на другую выполняется автоматически, одной манипуляцией радиста — переключением только одного переключателя.

^{Подразделение капитана А. Белоуса во время тактических занятий. Август 1974 года.}

СИСТЕМА ПАЗ. Система противоатомной защиты предназначена для защиты экипажа и оборудования внутри танка от воздействия ударной волны ядерного взрыва, а также для предотвращения проникновения в танк радиоактивной пыли при движении по зараженной местности.

Защита от ударной волны осуществляется путем установки специальных уплотнительных устройств, как постоянных, так и включающихся автоматически от гамма-датчика во время ядерного взрыва.

При ядерном взрыве под воздействием излучения срабатывает радиометрический блок защиты РБЗ-1М, установленный на левом борту корпуса в боевом отделении. Ионизационная камера блока начинает пропускать электрический ток, от которого срабатывают электрозапалы пиропатронов системы ПАЗ. В результате взрывов пиропатронов срабатывают механизмы, закрывающие входные и выходные жалюзи, заслонки окон вытяжного вентилятора и шахты воздухопритока гитары и генератора, амбразуру прицела, клапан и заслонку нагнетателя. Автоматически выключаются вытяжной вентилятор и нагнетатель (если к моменту взрыва последний был включен).

Для приведения в готовность к повторному действию систему необходимо разблокировать путем выключения батарей, установить пиропатроны в соответствующие исполнительные механизмы и вновь подключить батареи.

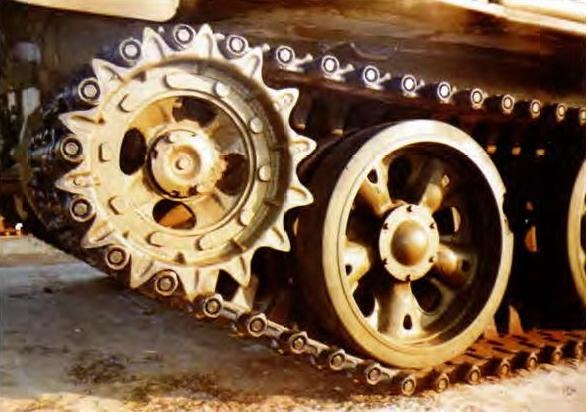

^{Ведущее колесо и опорный каток танка Т-62.}

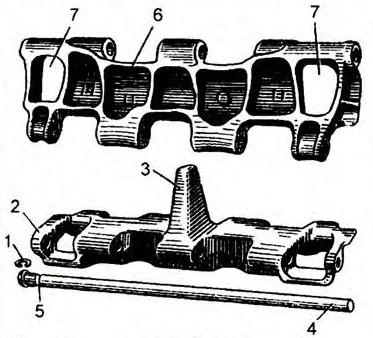

Трак металлической гусеницы:

1 — пружинное кольцо; 2 — проушина; 3 — гребень; 4 — палец; 5 — проточка; 6 — грунтозацеп; 7 — окно.

Трак гусеницы с РМШ:
