Проектирование 152-мм пушки с самого начала велось в двух вариантах: буксируемом «Гиацинт-Б» (обозначение ГРАУ 2А36) и самоходном «Гиацинт-С» (2А37). Оба варианта имели идентичную баллистику. Боеприпасы для них пришлось разрабатывать специально: взаимозаменяемых с «Гиацинтом» выстрелов в Советской Армии не было. В 1969 году разработали аванпроект, которым рассматривалось три варианта размещения орудия, включая открытое (рубочное) и с установкой пушки в легкой закрытой вращающейся башне.

После рассмотрения вариантов САУ Министерства обороны и оборонной промышленности, приняли решение разрабатывать вариант с открытой установкой орудия.

При этом шасси проектировали в «Уралтрансмаше», а боеприпасы — в Научно-исследовательском машиностроительном институте (НИМИ).

Официально сроки создания пушки «Гиацинт-С» были заданы постановлением ЦК КПСС и Совета Министров СССР в июне 1970 года. Весной следующего года изготовили два экспериментальных 152-мм орудия «Гиацинт» (баллистические установки), но из-за отсутствия гильз, не предоставленных НИМИ, стрельбы пришлось начать только в сентябре.

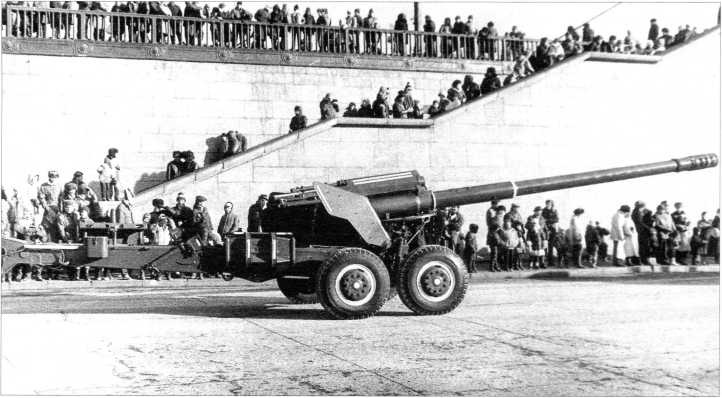

152-мм пушка 2А36 «Гиацинт-Б». Москва, 7 ноября 1987 года.

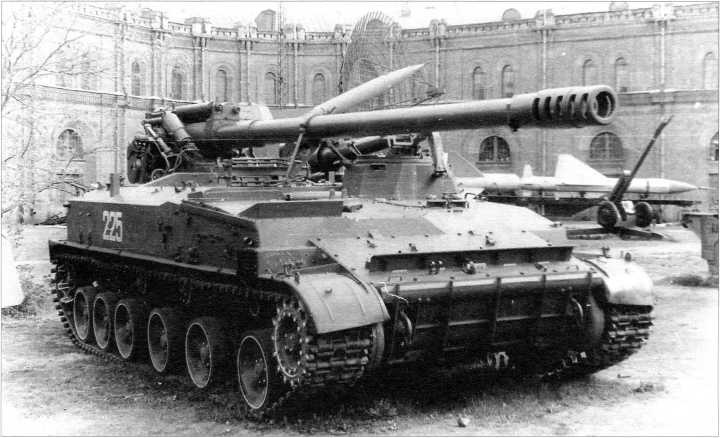

152-мм самоходная пушка 2С5 «Гиацинт» в экспозиции Военно-исторического музея артиллерии, инженерных войск и войск связи в Санкт-Петербурге.

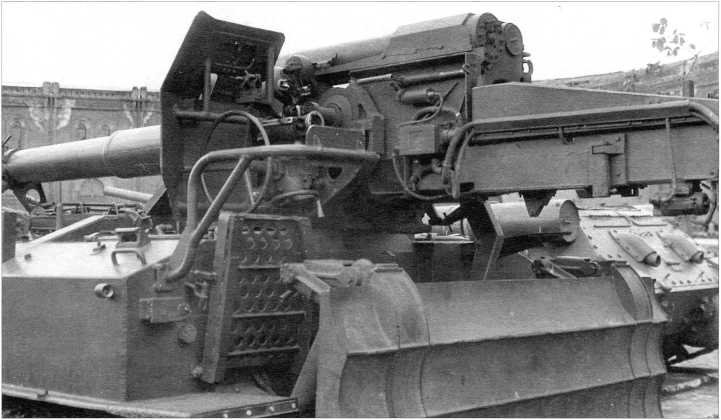

Вид на казенную часть пушки 2А37 слева. Хорошо видны механизм досылания (в рабочем положении), кормовой сошник-аутригер, поднятый пол наводчика, щитовое прикрытие и механизмы наведения.

Испытания показали, что снаряды при использовании полного заряда массой 18,4 кг имели начальную скорость 945 м/с, а дальность — 28,5 км. На усиленном заряде массой 21,8 кг дальность составляла 31,5 км, а начальная скорость — 975 м/с. Учитывая сильное воздействие дульной волны, массу порохового заряда уменьшили до 20,7 кг, одновременно ввели гладкую насадку на ствол орудия.

После оценки результатов испытаний и доработки, пушку 2А37 для самоходного варианта «Гиацинта» отправили на «Уралтрансмаш», для установки на новое шасси «объект 307». После окончательной сборки, машина прошла заводские и государственные испытания, полный цикл которых завершился к концу 1974 года.

Одновременно на базе 2С5 разрабатывали и другой вариант САУ под обозначением 2С11 «Гиацинт-СК». Он отличался использованием картузного заряжания, призванного уменьшить стоимость производства зарядов за счет отказа от латунных гильз. В ходе работы был использован научно-технический задел по картузным вариантам самоходных гаубиц 2С1 «Гвоздика» и 2СЗ «Акация», однако окончательно к производству приняли вариант с раздельно-гильзовым заряжанием. 20 января 1975 года постановлением ЦК КПСС и Совета министров СССР самоходную пушку 2С5 «Гиацинт-С» приняли на вооружение Советской Армии.

Корпус самоходной установки «Гиацинт-С» в основном сварен из катаных броневых листов, защищающих от пуль стрелкового оружия и осколков артиллерийских снарядов и мин. Исключение составила лобовая бронеплита толщиной 30 мм, установленная под большим углом наклона и защищающая от снарядов малокалиберных автоматических пушек.

В носовой части корпуса расположено отделение управления.

В нем, между левым бортом и моторной перегородкой размещается механик-водитель. Правую часть носовой части корпуса занимает моторно-трансмиссионное отделение.

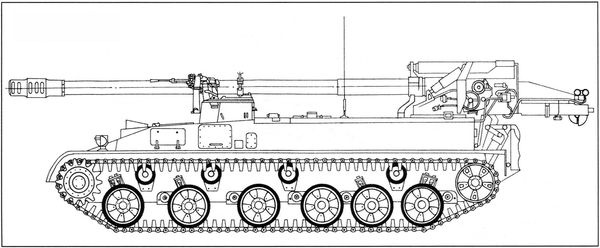

2С5 «Гиацинт».

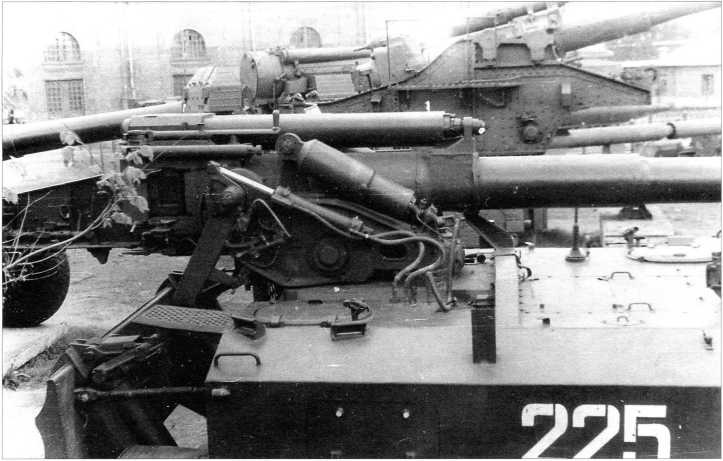

Вид на казенную часть пушки 2АЗУ справа.

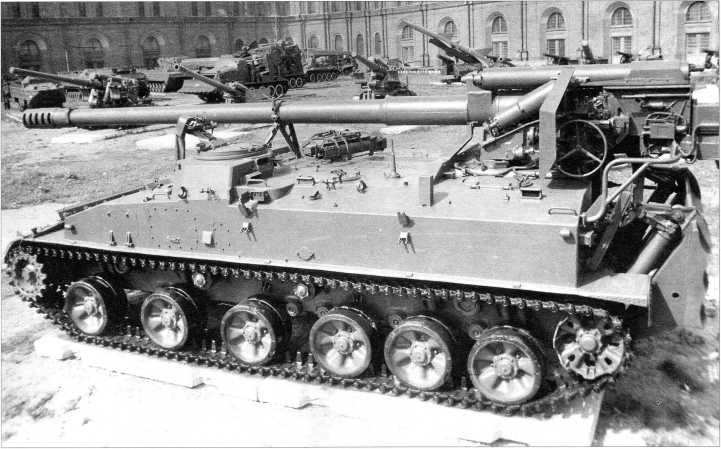

152-мм самоходная пушка 2С5 «Гиацинт», вид сбоку сверху.

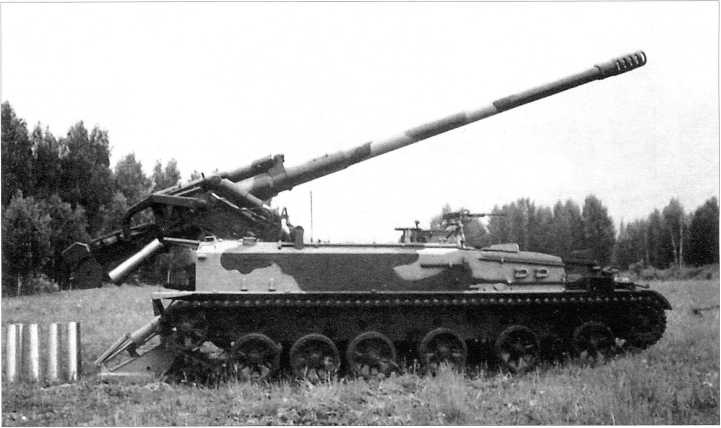

Самоходная пушка в боевом положении. Кормовая опорная плита опущена, хорошо видна гильза, подаваемая гидравлическим подъемником в положение досылания.

Двигатель — 12-цилиндровый, V-образный, четырехтактный дизель В-59 жидкостного охлаждения мощностью 520 л.с. Трансмиссия — механическая, двухпоточная; коробка передач выполнена в одном блоке с планетарным механизмом поворота.

На шоссе САУ развивает максимальную скорость 60 км/ч. Она способна преодолевать подъемы до 30 градусов, вертикальные стенки высотой до 0,7 метра и рвы шириной до трех метров. Глубина преодолеваемого без подготовки брода составляет один метр. Запас хода — 500 км. Экипаж — пять человек.

На верхней плите кормовой части САУ установлена пушка 2А37, состоящая из трубы-моноблока, казенника и дульного тормоза. Навинченный на ствол щелевой дульный тормоз поглощает 53 процентов энергии отдачи. Затвор полуавтоматический, горизонтальный, клиновой. Тормоз отката гидравлический канавочного типа, с пневматическим накатником. Наибольшая длина отката составляет 950 мм, наименьшая — 730 мм. Заряжание пушки осуществляется с помощью гидравлического подъемника и цепного досылателя с электроприводом в два приема: сначала снаряд, а затем — гильза. Скорострельность пушки составляет 5–6 выстр./мин.

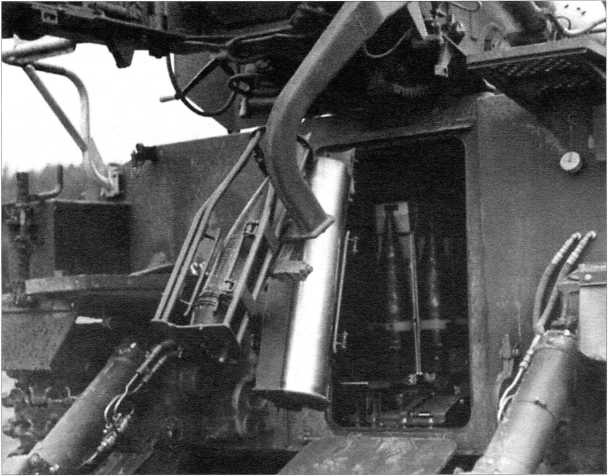

Снаряд и гильза с зарядом в корзинках подъемника. Хорошо виден кормовой люк для выдачи боеприпасов.

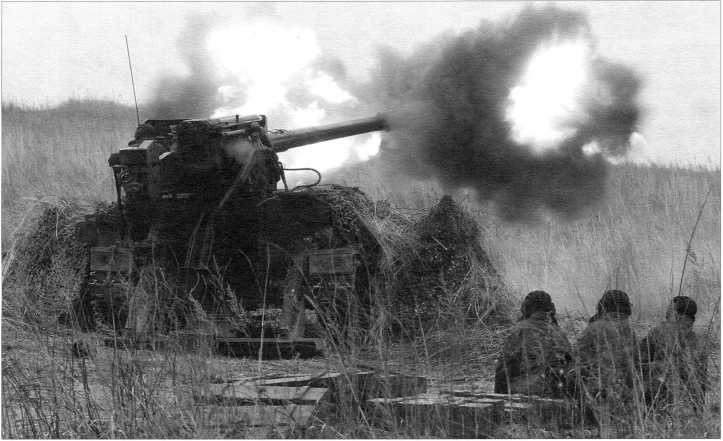

Выстрел из САУ «Гиацинт».
