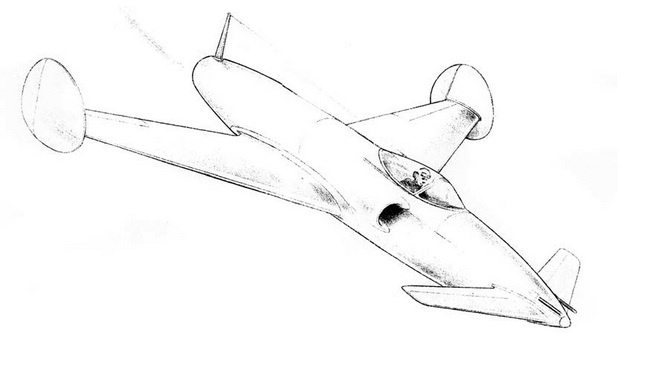

^{Вариант истребителя по схеме «утка» с двигателем ЮМО-004.}

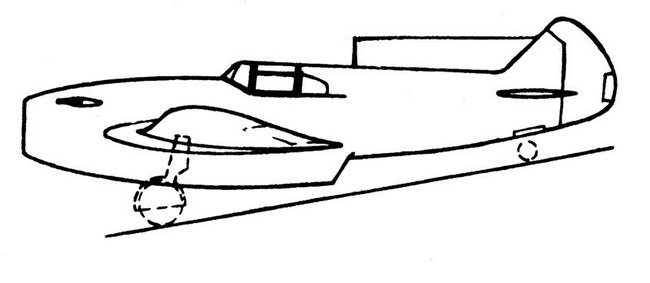

^{ЛаГГ-3 с ТРД А. М. Люльки, предложенный М. И. Гудковым.}

Для решения этих вопросов необходимо:

1. Рассмотреть и утвердить мероприятия по укреплению опытных и научно-исследовательских предприятий НКАП.

2. Рассмотреть план опытного строительства.

3. Послать весьма квалифицированных людей в Америку.

4. Произвести организационную перестройку аппарата НКАП. Объединить главки: реактивной авиации, опытного самолетостроения, опытного моторостроения».

Но этому никто не внял. Реорганизации НКАП не произошло, а вот главк опытного строительства после преобразования комиссариата в министерство и прихода к власти министра М. В. Хруничева ликвидировали.

Испытания же Як-3РД, как, впрочем, и аналогичных машин с дополнительным ЖРД, созданных в других КБ, шли трудно. Жидкостно-реактивный двигатель постоянно преподносил сюрпризы. Использовавшаяся в качестве окислителя агрессивная азотная кислота постепенно разъедала различные соединения в трубопроводах, заполняя своими парами не только отсеки самолета, но и порой кабину пилота. Были случаи, когда из-за этого возникали аварийные ситуации.

После одной из аварий с Як-3РД Яковлев предложил ведущему конструктору Е. Г. Адлеру съездить в ЦИАМ (Центральный институт авиамоторостроения) и посмотреть на трофейный турбореактивный двигатель. О том, при каких обстоятельствах новинки немецкой авиационной техники оказались в СССР, написано достаточно, и повторяться не буду. Отмечу лишь, что в соответствии с приказом НКАП от 28 апреля 1945 года В. Я. Климову поручили копирование и внедрение в серийное производство ТРД ЮМО-004 под обозначением РД-10. В то время это был самый мощный доведенный трофейный ТРД, развивавший тягу 900 кгс. Менее чем через три месяца, 20 июля, ГКО принял постановление «О мероприятиях по изучению и освоению немецкой реактивной техники».

Спустя десятилетия Адлер в своих воспоминаниях отметил:

«В ЦИАМе нас встретил ведущий инженер по испытаниям трофейного турбореактивного двигателя (ТРД) ЮМО-004 (Jumo-004), представившийся Лакштовским. Он провел нас к стенду, где стояла какая-то толстая труба. Спереди, через отверстие, примерно 0,7 м, виднелись лопатки, а сзади, внутри сужающейся части, просматривался подвижный конус.

Общая длина на глаз оказалась около трех метров. Над стендом висела схема. Странный двигатель вскоре был запущен. Когда шум смолк, А. А. Лакштовский толково объяснил его устройство, изложив характеристики. Я был потрясен. При весе 800 кг Jumo-004 развивал тягу 900 кгс, что соответствовало примерно 2500 л.с.

Сравнивая силовую установку Як-3РД с жидкостно-реактивным двигателем, прикидываю, — снять бы с него оба двигателя, винт, водо- и маслорадиаторы. Убрать кислотный бак вместе с его опасной жидкостью и взамен всего этого хозяйства поставить один ТРД. В результате скорость оказалась бы не меньше, а самолет на полтонны легче.

Целую неделю я пытался мысленно пристроить этот ТРД к Як-3. Очутившись на аэродроме по случаю консервации Як-3, снова и снова перебираю возможные места, куда бы приткнуть этот неподатливый ТРД, как вдруг, словно молния, мелькнула мысль: впереди с наклоном!

Ну, конечно, как это я сразу не догадался? Это же так просто: снимаем поршневой мотор вместе с винтом, его место занимает Jumo с таким наклоном, чтобы реактивная струя уходила назад под фюзеляж и крыло. Тогда и центровка самолета не нарушится, и напор воздуха в ТРД будет обеспечен. Обзор из кабины пилота даже улучшится, да и аварийное покидание машины останется точно таким же, как сейчас.

Через три дня Яковлеву предъявили общий вид самолета. Это была коренная модификация серийного Як-3».

Справедливости ради следует сказать, что после поступления информации о двигателе ЮМО-004 в ОКБ в бригаде общих видов проработали несколько вариантов реактивного истребителя, даже со стреловидным крылом. Но победила идея Адлера, поскольку такие экзотические схемы истребителя, как «утка», «бесхвостка» со стреловидным крылом, требовали более длительных исследований, а самолет требовался сегодня.

«Испытывая некоторую тревогу, — продолжал Адлер, — по поводу постройки будущего Як-15 из-за оригинальной схемы, Яковлев не удержался от соблазна и поделился с А. И. Микояном своими планами, не подозревая в нем опасного конкурента.

Первый опытный реактивный Як-РД с ТРД Jumo-004^[4] построили в октябре 1945-го, запланировав до конца года начать его летные испытания. Цельнометаллический Як-15 заимствовал с Як-3 с мотором ВК-107А без изменений фюзеляжную ферму, начиная с пятой рамы, но с усиленными трубами верхних лонжеронов.

Крыло от Як-3, но с доработанной центральной частью переднего лонжерона, выполненной в виде арки и усиленных корневой нервюры, носков первых нервюр и обшивки купольных частей, предназначенных для уборки шасси. Укоротили посадочные щитки, а площадь вертикального оперения увеличили на 0,41 м², доведя ее до 1,82 м², увеличилась и длина самолета на 1,24 метра. Полотняную обшивку руля высоты заменили дюралевой. У новой машины были и другие более мелкие, хотя и не менее важные отличия.

При первых же наземных испытаниях силовой установки выявился серьезный дефект — перегрев нижней части фюзеляжа от выхлопной струи двигателя. Эффект Коанда на этот раз не только «прилепил» горячую выхлопную струю двигателя к фюзеляжу, но и, вопреки мнению разработчиков, усилил ее температурное влияние. Потребовалась доработка, связанная с установкой теплозащиты, и до пробежек тогда дело не дошло. В итоге отработка Як-15 сильно затянулась.

В декабре того же года построили вторую машину, внешне отличавшуюся увеличенным стабилизатором. После пробежек на Центральном аэродроме Як-15 (такое обозначение самолет получил несколько позже) отправили в ЦАГИ для испытаний в натурной аэродинамической трубе Т-101».

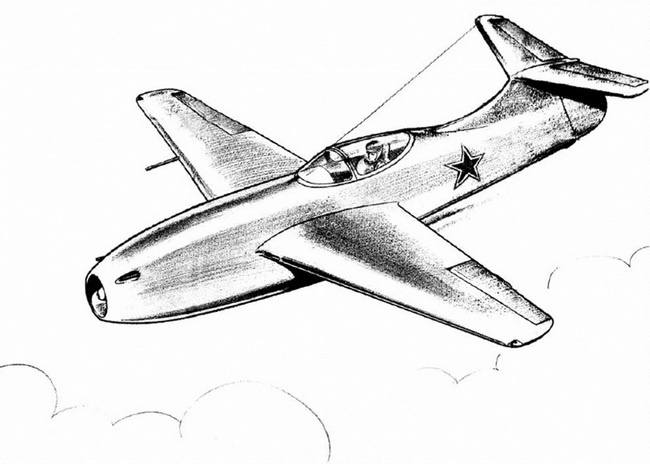

^{Вариант Як-ЮМО с высокорасположенным вертикальным оперением.}
