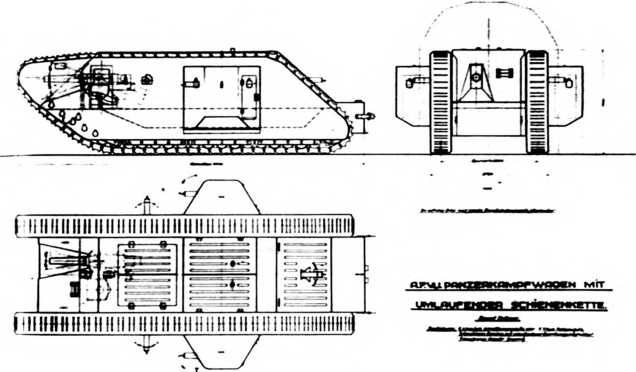

Уже во время сборки первого прототипа A7V, в апреле 1917 г. в Германии провели наконец детальные испытания трофейных британских «ромбовидных» танков Mk IV. В результате OHL выдала задание на опытную разработку танка по британскому образцу. Проект получил обозначение A7VU (или A.7.V. «U»). Главной задачей было достижение высокой проходимости, и прежде всего — увеличение ширины преодолеваемого рва. Предполагалось создание машины с гусеницами, охватывающими корпус, и той же моторно-трансмиссионной группой, что у A7V. То, что за основу взяли компоновочное решение, использованное в британских «ромбовидных» танках, вполне естественно — в любой отрасли нормально копирование схемы первого образца, успевшего зарекомендовать себя на практике. «Британская» схема компоновки оказалась, впрочем, заметно модифицирована.

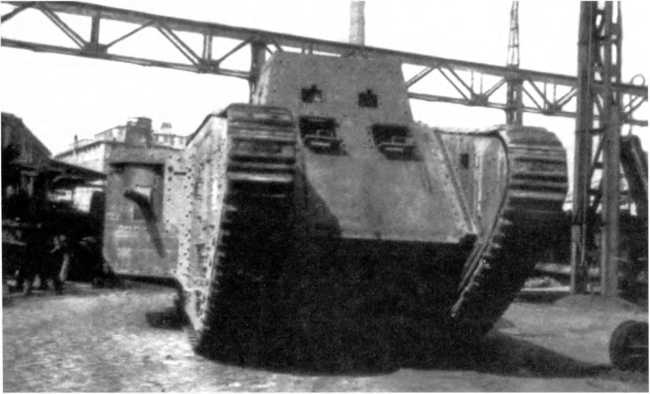

Taнк A7VU, собранный на заводе «Стеффенс унд Нолле», июнь 1918 г.

При постройке прототипа использовали узлы и агрегаты шасси A7V № 524. Переделанное шасси планировалось получить для испытаний к 1 сентября 1917 г. Двигатели и трансмиссия заняли заднюю часть корпуса. Места водителя и командира были перенесены вперед, к лобовому листу корпуса. Среднюю часть корпуса заняла верхняя боевая рубка с установками под пулеметы. По бокам от двигателей, т. е. ближе к кормовой части корпуса, симметрично располагались спонсоны. Боевое отделение, таким образом, было разделено на три отсека — два смещенных назад спонсона и боевая рубка. Верхняя броне-рубка позволяла, кроме того, улучшить наблюдение экипажа за полем боя — подобно средней рубке на британском Mk V. Для наблюдения использовались также смотровые лючки по бортам отделения управления. Корпус A7VU в продольном сечении приобрел форму ромба, более угловатую, нежели у британских прототипов. Бронелисты здесь также крепились клепкой на стальном каркасе. Толщина брони ограничивалась 20 мм. Но, несмотря на это, а также на уменьшение экипажа более чем вдвое, масса танка, по сравнению с A7V возросла на 10 т — до 40 т. Защищенность передней проекции увеличивалась за счет наклона верхнего лобового листа корпуса под углом 50° к вертикали. В крыше и задней наклонной стенке корпуса выполнялась вентиляционная решетка с жалюзями. Ниже решетки крепилась бронированная коробка. По бокам ее устанавливались буксирные крюки. В каждом спонсоне устанавливались 57-мм пушка «Максим-Норденфельд» и 7,92-мм пулемет MG.08. позади нее. Тумбовая установка пушки была, собственно, разработана для A7VU, но здесь угол наведения в горизонтальной плоскости (в отличие от A7V) достигал 110°. Работа артиллериста в A7VU была удобнее, чем в спонсонах британских танков, но зато и сами спонсоны были крупнее. Установки пулеметов были аналогичны A7V. углы горизонтального обстрела — 45° в бортовых установках и несколько меньше в кормовых.

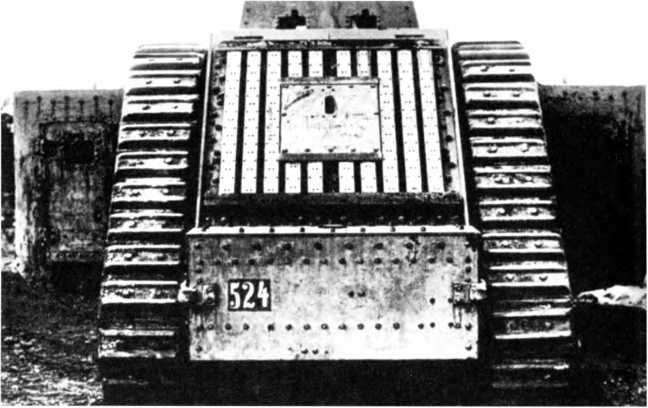

Taнк A7VU, вид с кормы. Обратим внимание на номер шасси, решетку радиатора и лючок с амбразурой.

Еще один-два пулемета могли устанавливаться в бортовых амбразурах впереди спонсонов (под рубкой), в шести амбразурах рубки или в лобовом листе. Кроме того, экипаж мог через лючки вести огонь из личного оружия. Каждый спонсон, как и у британских прототипов, имел в задней стенке дверь с наружными петлями. Двигательная установка включала те же агрегаты, что и у A7V, в целом теми же были и органы управления, которыми пользовался водитель, изменились только их тяги, поскольку водитель теперь сидел не сверху, а далеко впереди двигателей. Тяги управления, как и топливные баки, располагались между днищем корпуса и полом отделений управления и боевого. Выхлопные трубы с глушителями выведены на крышу корпуса. Гусеничный ход был собран вокруг больших коробчатых конструкций по бортам. Подвеска в отличие от британских прототипов была упругой и, в общем, повторяла блокированную подвеску A7V с ходовыми тележками на пяти сдвоенных опорных катках каждая, подвешенных на цилиндрических винтовых пружинах. Но тут к ходовым тележкам добавились группы катков, жестко закрепленных на стенках гусеничного хода против восходящей и нисходящей ветвей гусеницы для предотвращения их смятия или спадания — пять катков на передней наклонной части бортового короба и два в задней. Ведущие колеса — заднего расположения, сплошные. Значительно поднятые над фунтом направляющие колеса снабжены винтовыми механизмами регулирования натяжения гусениц. Переделанное шасси с новым корпусом испытали на опытном поле завода «Даймлер». К июню 1918 г. танк был собран на заводе «Стеффенс унд Нолле» в Берлин-Темпельхоф. Первые ходовые испытания опытного образца прошли 25 июня.
