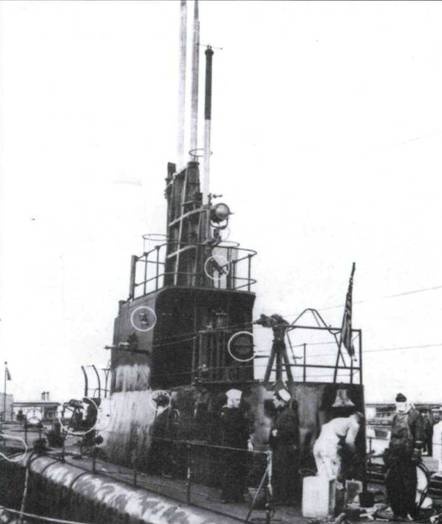

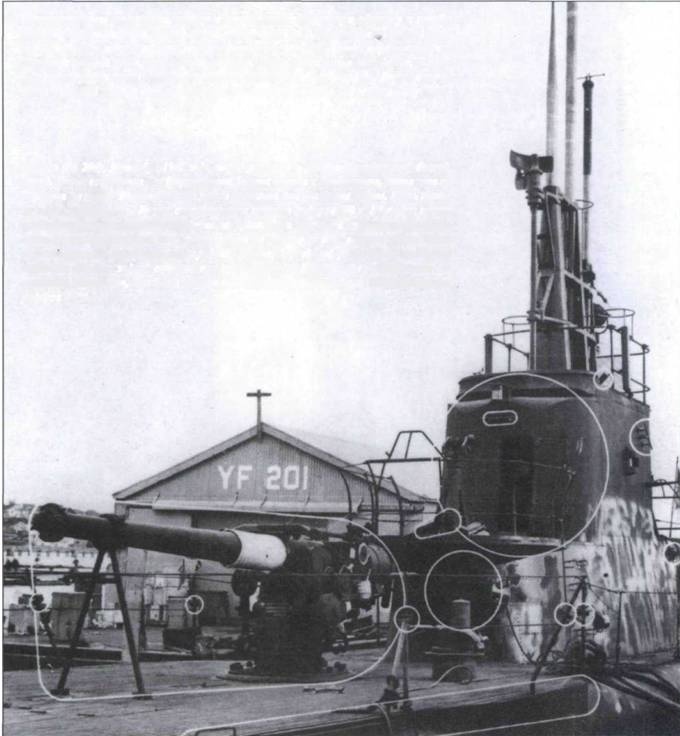

«Hake» (SS 256), 30 ноября 1943 года, перед уходом в первый тихоокеанский боевой поход. Лодка совершила два безуспешных боевых похода в Атлантике, после чего ее перевели на запад. Комплектация лодки типична для середины войны. Есть только одна особенность. Кроме стандартных антенн радаров SD и SJ лодка несет необычные антенны, установленные на рубке. Эти антенны выглядят как стержень на трех подпорках, они установлены по одному со всех сторон рубки. Один горизонтально расположен на передней стенке, другой под углом 45 гр на борту, еще один виден за задней стенкой под прожектором. Назначение этих антенн неизвестно, возможно, это была ранняя модификация пеленгатора DBU детектора радаров APR-1.

Электронная начинка субмарины не ограничивалась одними радарами. Лодки класса Gato с большим успехом использовали детектор низкочастотных радаров APR-1, регистрирующий работу радаров с рабочей частотой до 40 см. Детектор радара представлял собой радиоприемник, регистрирующий импульсы радаров противник Детектор APR-1 перехватывал сигналы японского зенитного радара «Тип 3 Mk 1», наиболее распространенный на японском флоте. Этот радар работал на частоте 2 м. Позднее появился анализатор импульсов SPA-1, который определял частоту повторения импульсов (Pulse Repetition Frequency, PRF) и ширину импульса (Pulse Width, PW). К концу войны распространение получил новый детектор, способный улавливать сигналы японского радара Mk 2 mod 2, работавшего в S-диапазоне за пределами диапазона APR-1, — APR-5AX/SPR-2.

Другим важным датчиком на подводной лодке был сонар. Сонар мог работать в активном режиме для определения расстояния и курса до цели, а также в пассивном режиме, когда он просто регистрировал источники шума. В отличие от радара сонар постоянно регистрировал шум, отражавшийся от поверхности воды или температурных слоев воды, и даже издаваемый косяками рыб. Наконец, шум издавала сама лодка. Все эти факторы привели к недооценке роли сонара перед войной. Тактическая доктрина предусматривала, что лодка будет атаковать цели, обнаруженные визуально или сонаром в пассивном режиме. В активном режиме сонар предполагалось использовать только для определения расстояния до цели. В реальном бою капитан избегал использовать сонар в активном режиме, так как звуковой импульс, испускаемый сонаром, демаскировал лодку.

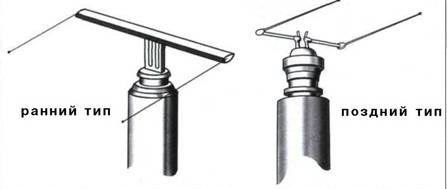

Антенны радара SD

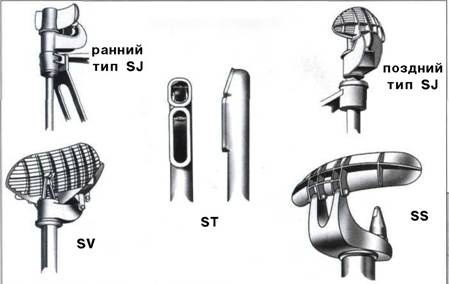

Антенны радаров

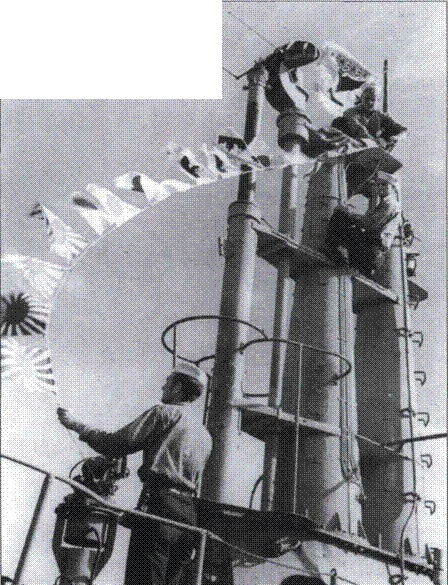

Три матроса поднимают победные флажки над рубкой субмарины «Batfish» (SS 310), Перл-Харбор, Змарта 1945года. Антенна позднего радара SJ в виде открытого параболоида видна в передней части рубки. Рядом с ней антенна радара SD позднего типа. Короткая антенна детектора APR-1 повернута к матросу в центре. Кормовой ТВТ торчит над локтем верхнего матроса.

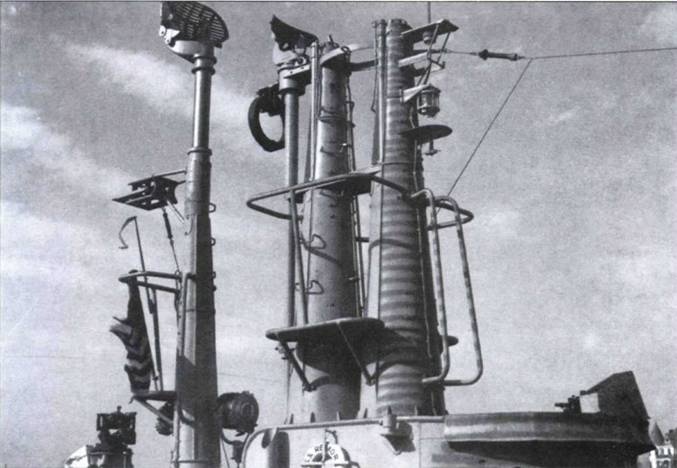

«Mingo» (SS 261), верфь Mare Island, 17 июля 1945 г. Виден необычный для конца войны комплект электроники. Кроме поздней антенны SJ рядом с кожухом перископов видна более крупная, но похожая по форме антенна SV, которая заменила антенну SD, на месте которой стоит антенна HF-связи. Лодка «Mingo» сохранила высокую рубку, характерную для лодок ранней постройки.

«Remora» (SS 487) no состоянию на 7 февраля 1946 года, всего через месяц после зачисления в списки флота. Наиболее заметное отличие — вместо антенны SJ стоит антенна SS. Более крупная антенна слева — антенна SV. Кормовой ТВТ виден под флагом слева.

Еще один снимок лодки «Hake» (SS 256), сделанный 30 ноября 1943 года. Видна попытка установить антенну направленного радара. Позади растянута сетка, которая по-видимому, была отражателем определенного типа.

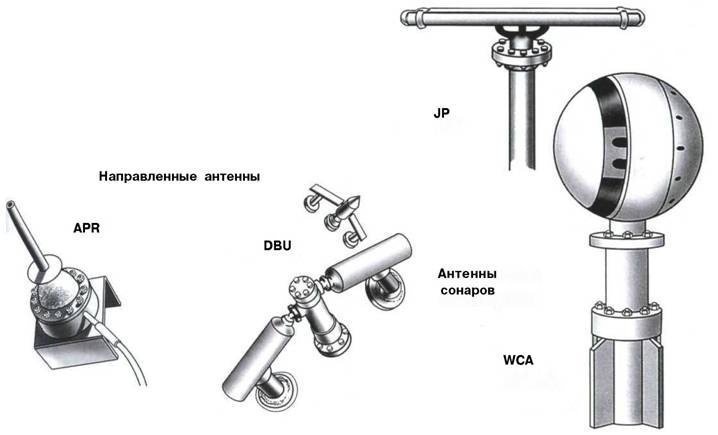

Стандартным сонаром, стоявшим на большинстве лодок класса Gato, был сонар WCA, первоначально стоявший под форштевнем. С конца 1942 года сонар перенесли на верхнюю палубу, выше ее уровня, так как в первоначальном положении сонар часто повреждался при ударах о грунт. В активном режиме сонар позволял определить пеленг цели благодаря системе индикации отклонения по пеленгу (BDI). Идея заключалась в том, что командир калибровал стадиметр своего перископа относительно показаний WCA. Стадиметр позволял определить расстояние до цели известных размеров путем совмещения расщепленного изображения. Поскольку размеры цели не всегда были известны, расстояние до нее определялось сонаром в активном режиме. После этого оценивался размер цели в перископе и длина определялась уже только по размеру цели. В пассивном режиме система BDI была практически бесполезна, так как датчики, предназначенные для детекции сигналов, находились слишком близко друг от друга.

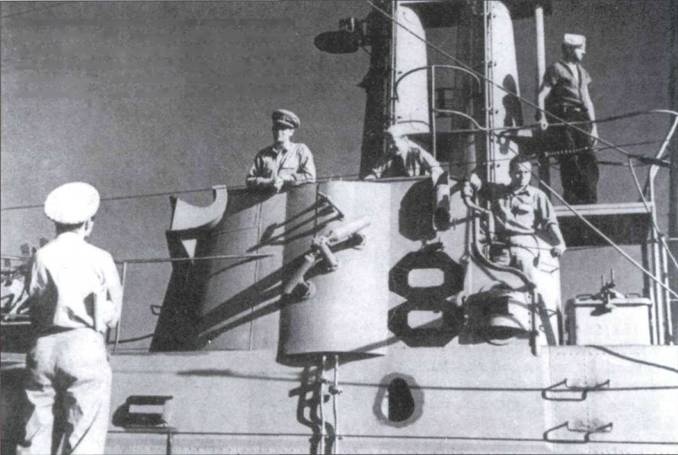

Окончательный вариант антенны радара направленного действия ESM — комплект DBU, установленный на борту рубки этой неустановленной лодки, Мидуэй, май 1945 г. Тактические номера этой и других лодок нанесены на рубку. Два элемента расположены под прямым углом друг к друг. Больший из них — НЧ-элемент.

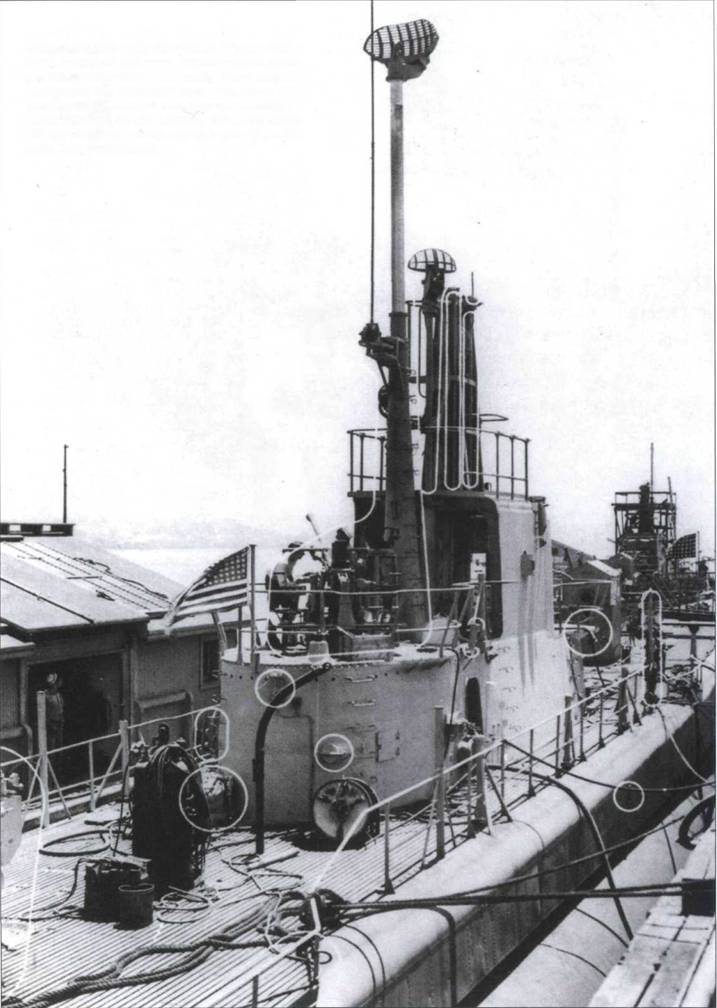

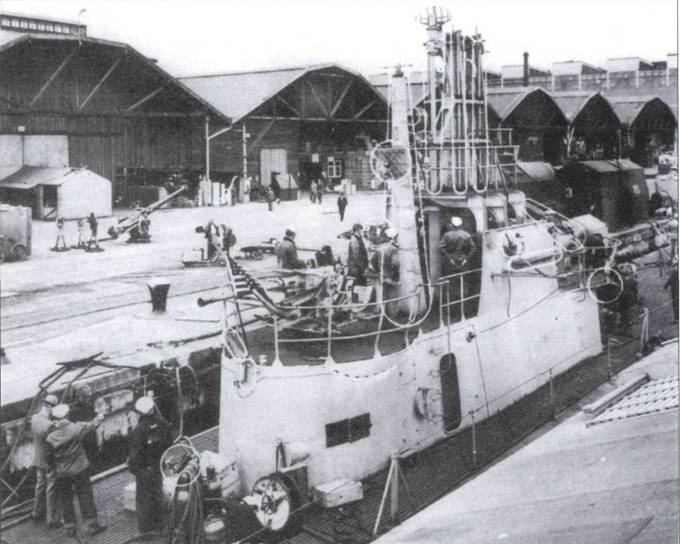

Внизу: та же лодка на той же верфи, но семнадцать месяцев спустя. Многое изменилось в облике «Hake». Рубку укоротили, добавилась радарная мачта позади кожуха перископов, вместо радара SJустановили SV, направленные антенны ESM заменены антеннами, которые внешне похожи на штыревые антенны APR.

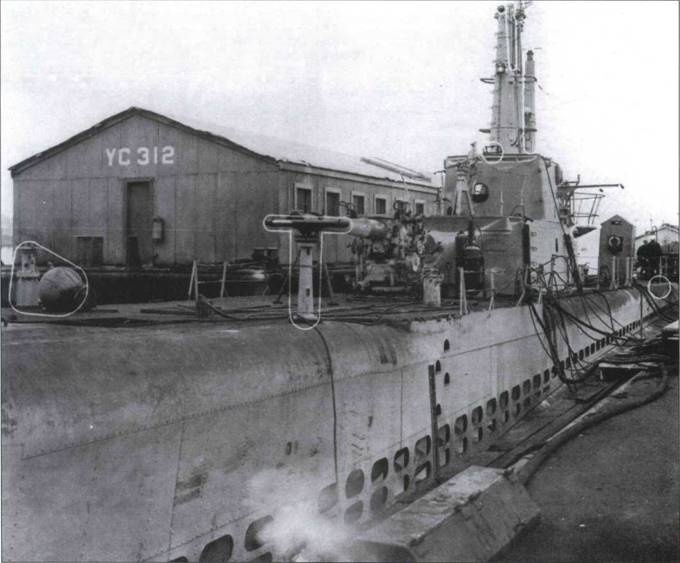

«Bowin» (SS 287), Mere Island, 28 ноября 1944 года. На палубе видны сонары JP и WCA. Сонар JP — пассивный, представляет собой Т-образную структуру шириной 3 фута (91 см). Активный сонар WCA расположен в сферическом кожухе. Кожух крепился к невысокой подставке, здесь он лежит у подставки, готовый к монтажу. Сонары WCA появились на американских подлодках в заметном количестве только в конце войны.
