При полной нагрузке соблюдать чистоту идеи новой ПТЗ не удавалось, поскольку топливо загружалось также в верхние отсеки внешнего слоя, лежавшие над ватерлинией, между броневым шельфом и нижней палубой. Впрочем, топливо из них рекомендовалось использовать в самую первую очередь, как только для него образуется свободное пространство в двойном дне. Таким образом, корабль подвергался несколько повышенной опасности лишь при выходе из базы с полным запасом топлива.

Ширина ПТЗ колебалась от 4,11 м на миделе и 4 м в районе погребов башен "В" и "Y" до 3 м против погреба носовой башни "А". Для конца 30-х годов такая ширина являлась явно недостаточной и не могла компенсироваться всеми описанными конструкционными ухищрениями. Достаточно заметить, что на имевшем втрое меньшее водоизмещение французском тяжелом крейсере "Альжери" ПТЗ имела практически такую же ширину, а на зарубежных современниках зона подводной защиты простиралась примерно на 6 м при значительно более солидных противоторпедных переборках ("Бисмарк", "Ришелье").

Суммарная толщина входивших в состав ПТЗ переборок составляла почти везде 63,5 мм, из которых 44 мм приходилось на долю состоящей из двух слоев главной противоторпедной переборки. Все соединения подводной части ПТЗ выполнялись клепаными. Это сомнительное техническое решение, вызвавшее удорожание и утяжеление конструкции, также явилось следствием экспериментов по программе "Джоб-74". На испытании модельного отсека заряд весом в 454 кг тринитротолуола был взорван примерно в 4,5 м ниже проектной ватерлинии. При этом повреждения сварной секции оказались обширными, а клепаной - относительно малыми. Был сделан поспешный вывод, что сварка толстых листов стали "D" является слабым местом конструкции, хотя некоторые инженеры обращали внимание на тот факт, что клепаная часть конструкции просто располагалась на большем расстоянии от центра взрыва. На практике оказалось, что заклепки выбиваются ударной волной взрыва, вызывая слабую, но постоянную фильтрацию воды.

Значительной слабостью системы являлось неудачное соединение верхней части ПТЗ с броневой палубой и бортом. Эта конструкционная ошибка являлась традиционной для англичан и повторялась с завидным постоянством практически на всех модернизированных и новых кораблях. Ограничивающая сверху ПТЗ горизонтальная переборка размещалась слишком низко и выполнялась из обычной кораблестроительной стали толщиной 19 мм. При взрыве торпеды прямо под поясом она легко разрывалась ударной волной или осколками конструкции. Помещения, расположенные сверху от многослойной защиты, не имели столь же тщательного разделения и изоляции друг от друга. Некоторые из них использовались как бани и прачечные с практически открытым доступом. Вода, попадавшая в них через разрушенную горизонтальную переборку при сильном начальном крене, как бы обходила ПТЗ и затапливала отсеки, расположенные с внутренней стороны от главной переборки. После гибели "Принс оф Уэлс" все корабельные службы из этих отсеков удалили, а помещения загерметизировали.

Трехслойная система применялась не только в качестве подводной защиты, но и как элемент спрямления крена. В случае подводных повреждений контрзатопления производились за счет заполнения как внешнего, так и внутреннего пустого слоя. Более предпочтительным являлось заполнение симметричных относительно повреждения отсеков внешнего слоя, поскольку они обладали большим спрямляющим эффектом. При этом общая эффективность трехслойной защиты снижалась не слишком сильно, если только соответствующие отсеки внутреннего воздушного слоя оставались пустыми. В противном случае ПТЗ превращалось просто в слой воды, которая, как известно, прекрасно передает ударное воздействие. Получался в некотором роде порочный круг: при ликвидации одних подводных повреждений автоматически увеличивалась опасность от последующих взрывов. Положение могла спасти только быстрая откачка жидкости из неповрежденных отсеков. Считалось, что значительные затопления должны ликвидироваться аварийными насосами, а слабые течи и остатки воды могли ликвидироваться при помощи пожарных и переносных помп. И все же система откачки и в особенности ее энергообеспечение не были достаточно продуманы. Свидетельством тому является описанная ниже гибель "Принс оф Уэлс", а также потопление авианосца "Арк Ройял" (имевшего практически полностью аналогичную ПТЗ) после попадания единственной торпеды.

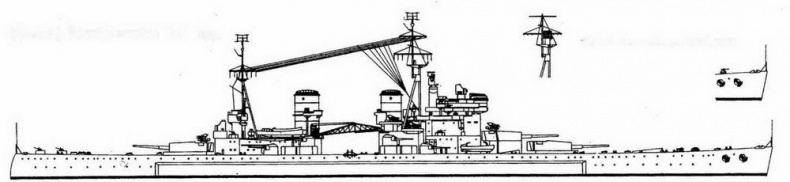

"Дьюк оф Йорк" в ноябре 1941 года

Фрагменты - январь 1942 года

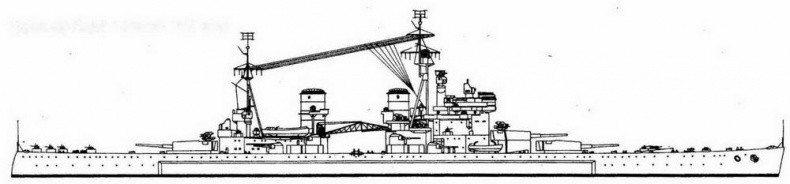

"Дьюк оф Йорк" в апреле 1942 года

"Дьюк оф Йорк" в марте 1943 года

Фрагмент - июнь 1944 года

Также уязвимым оставалась нижняя поверхность днища. Междудонное пространство имело глубину 1,5 м, обычную для крупных кораблей еще времен первой мировой войны. Еще до закладки кораблей, одновременно с опытами "Джоб-74", проводились эксперименты по увеличению расстояния между внешней и внутренней обшивкой днища до 2 и более метров, которые показали, что особого улучшения защиты от неконтактных взрывов при этом ожидать не приходится. Поэтому сохранили полутораметровое междудонное пространство, отсеки которого, расположенные под цитаделью, использовались в качестве рабочих танков для горючего. По мере их опустошения топливо перекачивалось из отсеков среднего слоя ПТЗ, а в случае полного опорожнивания отделения двойного дна заполнялись забортной водой.

Вооружение главный калибр

Возврат от экзотического расположения всей артиллерии ГК в носовой части по типу проектов 20-х годов ("G-3") и "нельсонов" к более традиционному в обоих оконечностях диктовался несколькими факторами. Прежде всего, теоретически очень большие углы обстрела на "нельсонах" на деле оказались значительно меньшими. При стрельбе в нос или в корму страдали либо обшивка, либо надстройки, включая посты управления артиллерией и мостики. Повреждения при опытовых стрельбах оказались настолько сильными, что впредь рекомендовалось стрелять только прямо по траверзу или при очень небольших углах от него. Кроме того, удаление систем прицеливания в корму от самих установок усложняло и ухудшало управление артогнем. Считалось, что дульные газы 12 орудий калибра 356 мм будут представлять не меньшую опасность для надстроек, чем 9 шестнадцатидюймовок "нельсонов". Поэтому было решено принять установившуюся в это время схему: две башни в носу и одна в корме.

Уже отмечалось, насколько неудачным оказался выбор калибра главной артиллерии линкоров типа "Кинг Джордж V". Отчасти он был обусловлен договорными ограничениями - желанием Великобритании придерживаться правил до истечения срока договора до 1 апреля 1937 г., но при этом начать постройку двух первых линкоров до начала того же года. Существовала и другая, более важная причина. В бывшей "орудийной мастерской мира" наблюдалась серьезная нехватка опытных специалистов и конструкторов в области вооружения, обусловленная "кораблестроительными каникулами", последовавшими за вводом в строй "Нельсона" и "Роднея" в 1927 году. 406-мм орудие этих линкоров оказалось неудачным и бесперспективным, поскольку "проволочная" конструкция к тому времени стала явно ретроградной. Британия осталась без готового современного орудия для линейных кораблей. Разработка новых пушек очень крупного калибра, представляла собой значительную проблему, для решения которой не хватало людей и денег.
