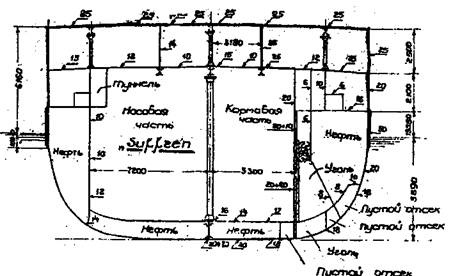

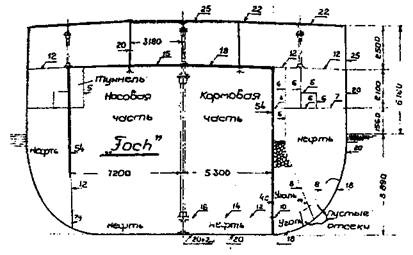

Тяжелые крейсера Франции постройки 1920-х – 1930-х гг. Поперечные сечения в районе миделя с указанием бронирования

Проектанты ожидали, что за счет создания дизелей с большей удельной мощностью удастся значительно увеличить мощность резервной электростанции, в тех же массогабаритных показателях.

Проектные решения по водонепроницаемой аппаратуре распределительной электросети были аналогичны решениям, принятым на крейсерах предшествующих проектов. Неизменным было и требование по обеспечению автономности отсеков.

Перечень оборудования, обеспечиваемого электроэнергией, включал: внутреннюю и внешнюю системы освещения, сигнальные огни, радиостанцию, подъемники боезапаса и электроприводы механизмов артиллерийских установок и торпедных аппаратов, машинный телеграф, механизмы системы центральной наводки, системы внутрикорабельной связи, грузовые стрелы, рулевое устройство, механизмы системы вентиляции судовых помещений, машиннокотельных отделений и погребов боезапаса, системы рефрежирации погребов боезапаса и провизионных кладовых, водоотливные насосы, носовой и кормовой шпили.

Прожекторы предусматривались в количестве четырех, диаметром 1,2 м и с дугой силой тока в 150 А. Прожекторы должны были оснащаться механической дистанционной системой управления и могли наводиться в зенит. Для понижения тока в общекорабельной сети до требуемых параметров прожекторы снабжались трансформаторами. Для обеспечения максимальных углов освещения два прожектора предполагалось разместить на двух площадках у фок-мачты и два на площадке, поддерживаемой грот-мачтой.

Средства связи включали системы радиосвязи (1 аппарат системы US и 2 аппарата системы Walser) и аппаратуру звукоподводной связи системы US. Предполагалось, что после проведения ходовых испытаний на корабле будет дополнительно установлена система подводной звонковой сигнализации. В целом состав аппаратуры связи был стандартным для крейсеров проектов С1 -С3.

Тяжелый крейсер С4 – “Алжир". 1930 г. (Поперечное сечение в районе миделя с указанием бронирования)

Рулевое устройство имело гидроэлектрическую систему управления, впервые примененную на крейсере “Дюпле”. Система приводила в движение руль обычного полубалансирного типа. Площадь пера руля составляла 26,2 кв.м, а полезная площадь 25,2 кв.м. Отношение площади пера руля к площади вертикального стабилизатора составляло 0,026. Коэффициент компенсации равнялся 0,25. По расчетам, вращающий момент на баллере при скорости хода 32 уз и угле перекладки 32° должен был составлять 60 тонно-метров.

Вспомогательные механизмы включали: носовой электрический шпиль (по образцу, разработанному для плавбазы “Жюль Верн”) для якорного устройства, швартовных операций и погрузки провизии; кормовой электрический шпиль (по образцу, разработанному для крейсера “Кольбер”) для якорного устройства, швартовных операций и выполнения различных маневров; гидроэлектрической рулевой машины (по типу, разработанному для крейсера “Дюпле”); грузовой стрелы с электроприводом для обслуживания корабельных шлюпок и катеров; двух грузовых стрел с электроприводом для обслуживания корабельных гидросамолетов; четырех паротурбогенераторов по 250 кВт каждый и двух дизельгенераторов по 100 кВт каждый; двух вспомогательных холодильников и двух опреснителей (производительностью по 37 т, вместо 20 т на кораблях предшествующих проектов); двух воздушных компрессоров давлением по 250 кг и производительностью по 1000 л (вместо 700-литровых на кораблях предшествующих проектов); двух холодильных установок с электроприводом (для провизионных камер); двух холодильных установок с электроприводом (для погребов боезапаса); вентиляторов и аэрорефрежираторных установок (для вентиляции и охлаждения погребов боезапаса); трех электронасосов производительностью по 300 т и двух эжекторов производительностью по 200 т (в котельных отделениях); четырех электронасосов производительностью по 45 т (для осушения оконечностей); один электронасос производительностью по 45 т (для повседневного использования и противопожарных нужд); один переносной погружной электронасос, производительностью 75 т (для осушения оконечностей); два электронасоса для пресной воды производительностью 6000 л (вместо 4000 л на предыдущих проектах); два электронасоса для питьевой воды производительностью 2000 л (вместо 1500 л на предыдущих проектах); предписанное проектом оборудование камбуза и механической мастерской; дезинфекционной камеры и оборудование прачечной.

В проектных материалах особо отмечалось, что электрификация носового шпиля, швартовного шпиля, рефрижираторных машин для охлаждения погребов боезапаса позволила значительно сократить длину паропроводов в оконечностях корабля и ограничиться только трубопроводами, необходимыми для питания санитарных коллекторов и отопления. Сокращение длины паропроводов благотворно сказалось и на обитаемости. Холодильные установки для провизионных камер и для погребов боезапаса были одного и того же типа (углекислотные) и являлись взаимозаменяемыми.

Отказ от полубака при проектировании крейсера типа С4 вызвало ряд серьезных изменений в расположении помещений для команды. От 5 до 48 шпангоутов, в кормовой оконечности, первая нижняя палуба предназначалась для кают личного состава и должна была иметь непрерывный ряд иллюминаторов. Здесь расположили каюты гражданских служащих (agents civiles), помещения лейтенантов флота, жилые помещения старшин, каюты главных старшин и их кают-компанию. Ряд старшинских кают расположили в главном междупалубном пространстве для наблюдения за жилыми помещениями команды.

Изменение численности и комплектации экипажей французских крейсеров с 203-мм артиллерией

На главной палубе, на протяжении от носа до кормы, разместили помещения младших машинных и палубных старшин, помещения лазарета, помещения команды. Каюты старших офицеров и помещения младших офицеров располагались вне зоны машиннокотельных отделений. Районы главной палубы, расположенные вдоль иллюминаторов, полностью предназначались для размещения личного состава. В средней части, в корму расположили корабельную канцелярию, снабдив эти помещения световыми люками. В средней части в нос расположили умывальники команды, в носовой надстройке над верхней палубой – гальюны команды, прачечную, помещение резервной электростанции и камбузы. В кормовой надстройке находились главный пост радиотелеграфа, кают-компания старших офицеров, каюты адмирала, командира и ряда старших офицеров.
