На это необходимо заметить, что в то время положение о снабжении судов запасами по артиллерии, еще не было утверждено и как видно из отчета корабельного отделения за 1869 год, запас зарядов и снарядов для фрегатов “Генерал-Адмирал" и “Герцог Эдинбургский”, был назначен на 125 выстрелов, т. е. на немного меньше того что теперь следует отпускать на бортовые орудия.

Несмотря на это, крюйт-камера и бомбовый погреб на фрегате “Генерал-Адмирал" были рассчитаны на полный боевой запас по штату, в который введено усиленное снабжение судов для продолжительных плаваний, на основании приказа управляющего министерством от 29 сентября 1865 года за № 135 и приложенных к нему правил о расходе снарядов и зарядов на практическую стрельбу, а этими правилами, ежегодный расход, на каждое переводное орудие, определен в 50 выстрелов.

При обсуждении вопроса об уменьшении веса артиллерии, артиллерийское отделение нашло, что общий вес четырех 8-дм и двух 6-дм орудий, с полным количеством запасов, составляет 170 т, следовательно погружать фрегат не более 7 дм. Если число зарядов и снарядов будет уменьшено согласно начальному предположению, то вес артиллерии уменьшится на 50 т, вследствие чего уменьшится и углубление фрегата на 2 дюйма.

Для того чтобы еще больше облегчить фрегат от артиллерийского груза, пришлось бы переменить на нем артиллерию, но даже и в таком случае, если поставить на него восемь 6-дм орудий и отпустить для них только по 100 выстрелов на каждое, вес артиллерии составит около 82 т и фрегат поднимется из воды на 3,5 дюйма, против настоящего своего углубления, — следовательно, уменьшением одного только артиллерийского груза, значительного облегчения фрегата достигнуть не представится возможности.

В случае, если будет признано необходимым принять эту последнюю меру, в таком случае, для ускорения перевооружения, 8-дм пушки с фрегата “Генерал-Адмирал” могут быть поставлены на фрегате “Минин", а из снятых с него восьми 6-дм орудий, шесть нужно будет передать на фрегат “Генерал-Адмирал", а остальные два назначить на “Герцог Эдинбургский”, для которого потребуется изготовить еще 4 орудия 6-дм калибра.

Управляющий морским министерством приказал оставить прежнюю артиллерию.

Из отчета Артиллерийского отделения Морского технического комитета за 1879 г.

(О снабжении фрегата “Герцог Эдинбургский” снарядами и зарядами для 6-дм пушек)

Передав в артиллерийское отделение, утвержденный его императорским высочеством великим князем Генерал-Адмиралом. чертеж расположения восьми 6-дм орудий на фрегате “Герцог Эдинбургский”. Управляющий морским министерством приказал иметь в виду вооружение этого фрегата дальнобойными пушками. В настоящее время, за неимением таких орудий, управляющий министерством приказал сообразить представляется ли возможным, при установке 6-дм орудий нынешнего чертежа на железных станках, снабдить фрегат усиленными зарядами, весом в 30 фунтов призматического пороха, плотностью в 1,75.

При стрельбе на Волковой поле из 6-дм орудия, ныне принятого чертежа, усиленными зарядами, указанный выше заряд был употреблен и давление пороховых газов не превосходило при опытах 2500 атмосфер.

Давление это было, впрочем, определено только при 5 выстрелах и нельзя поэтому ручаться за то, что оно не могло значительно увеличиться, так как из опытов над другими калибрами, мы знаем, что разнообразие давлений бывало очень велико. Не признавая вследствие этого возможным принятие 30-фунт, заряда, в виду того, что предел сопротивления казенной части 6-дм орудий наших не превосходит 2900 атмосфер, отделение перешло к рассмотрению результатов, полученных при стрельбе 28-фунт, зарядом Охтинского призматического пороха, плотностью в 1,75, и нашло, что заряд этот сообщал начальную скорость снаряда в 1575 фут, при давлении 1895 атмосфер. Принять этот заряд, по-видимому, было бы возможно, но вряд ли это будет полезно в виду тех результатов, которые были получены при опытах, произведенным сухопутным ведомством. Опыты эти показали, что 6-дм снаряды со свинцовыми оболочками, даже при заряде в 19 фунт., уступают по меткости и потому для больших начальных скоростей их необходимо заменять снарядами с медными поясками. Вследствие этого артиллерийский комитет проектировал для орудий нынешнего чертежа особые снаряды с 3 медными поясками.

Заказ таких снарядов, испытания их и определение скорости и давления, которые получаться при стрельбе ими, зарядом в 29 фунтов, потребуют значительного времени, а раньше этого испытания нельзя сказать может ли быть допущен 28-фунтовый заряд, так как давление газов при новых снарядах может увеличиться.

На основании всего вышеизложенного, и имея в виду необходимость готовить артиллерию для фрегата “Герцог Эдинбургский”, к осени будущего года, артиллерийское отделение положило отпустить на фрегат имеющиеся у нас снаряды со свинцовыми оболочками и 20-фунтовые заряды призматического пороха обыкновенной плотности, а опытный станок испытывать небольшим числом выстрелов, 30-фунтовым зарядом призматического пороха, плотностью 1,75, в виду того, что на железные станки, впоследствии, будут заложены дальнобойные пушки. Вместе с тем отделение признает необходимым, для 6-дм пушек прежнего чертежа, заказывать впредь горным заводам, снаряды с тремя медными поясками, как это и принято уже в сухопутной артиллерии, так как эти последние снаряды имеют значительное преимущество, в отношении меткости стрельбы, над снарядами со свинцовыми оболочками. Заготовленные уже 6-дм снаряды со свинцовыми оболочками следует затем расходовать для стрельбы из мортир, а также из пушек, при практической стрельбе.

С заключение отделения управляющий морским министерством согласился.

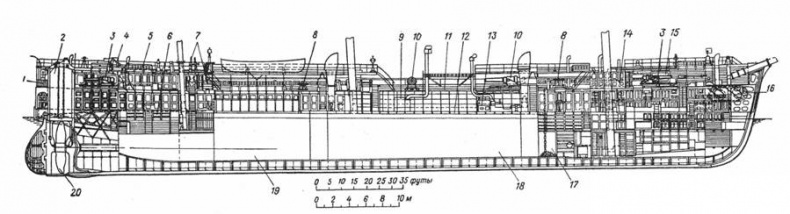

Полуброненосный фрегат «Генерал-Адмирал»

(продольный разрез, конструктивный мидель-шпангоут и конструктивные узлы соединения деталей корпуса)

1- кормовой балкон; 2-колодец гребного винта; 3 — 152-мм орудие; 4-мортира на круговой поворотной платформе; 5- световой люк; 6- штуртрос: 7-штурвалы рулевого устройства; 8 — шпиль; 9 — вспомогательный котел; 10 — 203-мм орудие; 11 — деревянный настил верхней палубы; 12 — стальная палуба; 13 — камбуз; 14 — битенги; 15-орудийный порт; 16-бортовые якорные клюзы; 17-цепной ящик; 18-котельное отделение; 19 — машинное отделение; 20 — гребной винт в раме для подъема его талями; 21 — верхний шельф (горизонтальная полка) броневого пояса; 22- плиты верхнего броневого пояса; 23-плиты нижнего броневого пояса; 24- нижний шельф броневого пояса; 25 — вертикальные брусья (чаки) внутренней деревянной обшивки; 26-железная наружная обшивка; 27 — Z — образные связи для крепления чаков; 28 — доски наружной деревянной обшивки, покрывавшейся медными листами; 29-наружный деревянный вертикальный киль.
