При разработке проекта боевой машины AGS специалисты фирмы «Теледайн Континентал» отказались от применения классической компоновки. Их проект представлял собой танк с расположенным в передней части корпуса моторно-трансмиссионным отделением и сдвинутой к корме башней. Дистанционно управляемая пушка М68А1 размещалась в башне, точнее — на поворотной платформе; на стадии проектирования закладывалась возможность вооружения танка 120-мм гладкоствольным орудием, при этом требовалось удлинить корпус танка и добавить по одному опорному катку на борт.

Считалось, что компоновка с передним расположением МТО снижает вероятность вывода танка из строя на поле боя. Среди мероприятий, внедренных с целью повышения живучести, — большой (82°) угол наклона лобового бронелиста корпуса, установка двигателя и топливных баков в изолированных перегородками от боевого отделения отсеках, размещение боеукладки в нижней кормовой части корпуса, расположение членов экипажа полулежа; для повышения противоминной стойкости днище машины выполнялось комбинированным (два листа алюминиевой брони с наполнителем между ними), использование бортовых экранов, закрывающих ходовую часть. Экипаж состоит из трех человек: механика-водителя, наводчика и командира. Рабочее место механика-водителя расположено в передней части корпуса со смещением влево от оси танка. Командир и наводчик размещаются, соответственно, справа и слева от орудия. У командира имеется наблюдательный прибор, обеспечивающий сектор обзора в 330°, сектор обзора у наводчика — 220°.

Орудие М68А1 представляет собой вариант все той же английской пушки L7. Для уменьшения силы отката перед установкой на AGS его модернизировали путем замены противооткатных устройств и использования дульного тормоза. Доработку пушки выполнили американские инженеры. Орудие стабилизировано в двух плоскостях и снабжено автоматом заряжания. Последний состоит из магазина на девять снарядов и двух барабанов по десять снарядов в каждом, еще 11 —16 снарядов размещается в боеукладке, находящейся в боевом отделении танка. Скорострельность с использованием автомата заряжания — 10 выстр./мин. Слева от орудия расположен спаренный с ним 7,62-мм пулемет М240. Углы наведения спаренной установки в вертикальной плоскости — от -10“ до +18°, у наводчика установлены тепловизионный прицел «Тексас Инструменте» CVTTS Mk II с встроенным лазерным дальномером (кратность увеличения — 1х и 8х) и вспомогательный телескопический прицел с 7-кратным увеличением.

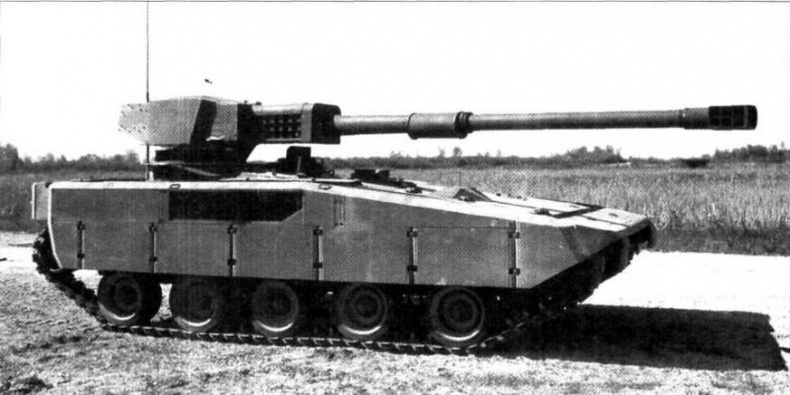

Экспериментальный легкий танк AGS. Форт-Нокс, май 1986 года

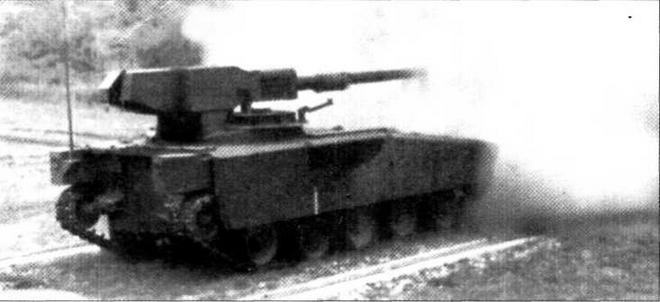

Легкий танк AGS во время боевых стрельб

С целью снижения стоимости на машине использована силовая установка от БМП М2 «Брэдли». Подвеска опорных катков — гидропневматическая. Она включает по два поддерживающих и по пять опорных катков на борт. Гусеницы и опорные катки танка аналогичны используемым на самоходной гаубице М109.

Официального обозначения танк фирмы «Теледайн Континентал» не получил. Однако в западной прессе его иногда называют ТСМ-20 (ТОМ — сокращенное название фирмы Teledyne Continental Motors ).

В свою очередь, в 1983 году на фирме «Фуд Мэшинэри Корпорейшн» начались работы по созданию танка CCVL (Close Combat Vehicle Light — легкая машина ближнего боя). В октябре 1985 года прототип был впервые показан публично, а в 1986 году он демонстрировался на международной выставке вооружений AUSA. В конструкции танка широко использовались узлы и агрегаты БТР М113 и БМП М2 «Брэдли». У первого опытного образца танка CCVL расположение МТО было таким же, как и у БМП «Брэдли» — в правой передней части корпуса, на втором и последующих образцах двигатель и трансмиссия занимали более традиционное место — в корме корпуса.

Танк спроектирован по классической схеме, но его экипаж уменьшен до трех человек за счет установки автомата заряжания. Корпус и башня танка сварные, из стальных бронелистов. Броня обеспечивает защиту экипажа от попаданий снарядов калибра 30 мм в лобовую часть корпуса и башни и 12,7-мм пуль — в борта и корму. Предусмотрена возможность установки накладной брони, в том числе комплектов динамической защиты. Подвеска ходовой части индивидуальная, торсионная.

Место механика-водителя находится в передней части корпуса, по центру машины. Для наблюдения имеется пять широкоугольных перископических приборов.

Вооружение — низкоимпульсная 105-мм нарезная пушка Rh-105-20 фирмы «Рейнметалл» и спаренный с ней 7,62-мм пулемет — установлено во вращающейся башне. Орудие стабилизировано в двух плоскостях. Углы его наведения в вертикальной плоскости — от-10° до +20° в переднем секторе с углом в 270°, угол склонения при развороте башни назад ограничен сильно приподнятой крышей МТО. Справа от орудия, по схеме тандем, расположены рабочие места наводчика и командира, слева — автомат заряжения. Последний— цепной, замкнутый, рассчитан на 19 выстрелов и отделен от обитаемого отсека перегородкой. Полный цикл заряжания составляет 5 с, автомат обеспечивает скорострельность 10 — 12 выстр./мин. Пополнение механизированной боеукладки осуществляется механиком-водителем: в укладках по бокам от его кресла находится еще 24 выстрела. Орудие может также заряжаться и вручную командиром или наводчиком через люк на крыше башни.

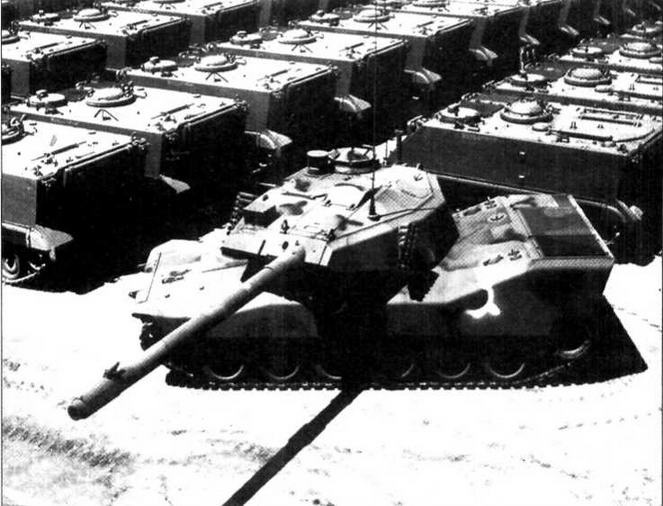

Легкий танк CCVL-2 во дворе сборочного завода фирмы «Фуд Мэшинэри Корпорейшн»

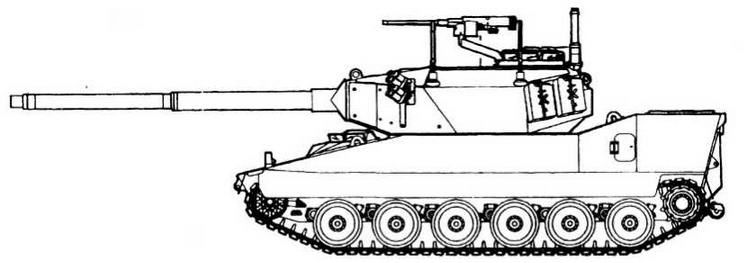

М8

У наводчика установлен стабилизированный в двух плоскостях оптический прицел фирмы «Хьюз» с дневным и ночным каналами и встроенным лазерным дальномером; имеется и вспомогательный телескопический прицел. Основной прицел наводчика разработан на базе используемого на бронеавтомобиле LAV105, лазерный дальномер аналогичен дальномеру танка М1А1, система стабилизации линии визирования такая же, как и на южнокорейском танке К1 «Рокит». У командира установлен независимый стабилизированный оптический панорамный прицел фирмы «Хьюз» с дневным и ночным каналами. В походном положении его оптическая головка убирается в башню. Танк CCVL стал первым американским танком, система управления огнем которого позволяет командиру вести поиск целей, пользуясь собственным прицелом, по своим характеристикам не уступающим прицелу наводчика. Приводы поворота башни и наведения орудия в вертикальной плоскости, наряду с баллистическим вычислителем, разработаны на основе аналогичных устройств танка М1 «Абрамс». В МТО в едином блоке установлен шестицилиндровый дизель 6V92TA мощностью 575 л.с. и гидромеханическая трансмиссия «Дженерал Электрик» НМРТ 500-3.

Танк CCVL послужил базой для легкого танка М8, созданного в 1992 году и объявленного победителем конкурса на бронированную машину AGS. К концу 1994 года было изготовлено шесть прототипов.
