Летом 1933 года в СССР начались работы по созданию танка "подводного хождения" — то есть соответствующим образом оборудованного для преодоления водных преград по дну своим ходом.

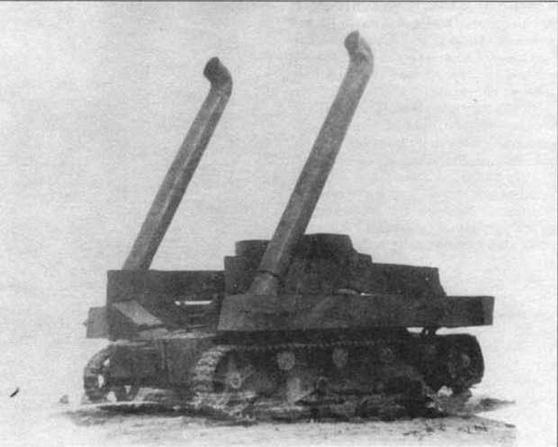

Уже в сентябре начались испытания двухбашенного танка Т-26ПХ конструкции НАТИ. Подача воздуха к двигателю и в обитаемое отделение машины осуществлялась с помощью двух поворотных труб диаметром 0.7 м и длиной 4.7 м, располагавшихся по бортам танка. Вся герметизация осуществлялась снаружи, после посадки экипажа в танк. Все люки запирались на наружные запоры, и в случае аварии помощь могла быть оказана только извне. Военные сочли это недопустимым и направили машину на доработку.

В ноябре 1933 года появился новый проект танка "подводного хождения", который поступил на испытания в конце июня 1934 года. Новый Т-26ПХ отличался от предыдущего наличием легкосъемного комплекта подводного хода массой около 150 кг, состоявшего из специальной улитки — раздвижной прорезиненной парусиновой трубы, армированной проволочным каркасом и предназначенной для подвода воздуха и выброса выхлопных газов, герметизирующих приспособлений. а также металлической трубы для дыхания экипажа и дыхательных шлангов с мундштучными трубками. Этот комплект мог легко устанавливаться на любом серийном танке, превращая его в танк подводного хода.

Танки подводного хода, выполненные на базе Т-26. Вверху: T-26ПX конструкции НАТИ, внизу: Т-26НX конструкции НИБТПолигона

Парусиновая труба для подвода воздуха к двигателю и выброса выхлопных газов имела оригинальную конструкцию. Она состояла из двух частей, разделенных перегородкой, причем задняя, меньшая часть для вывода выхлопных газов имела отражатель в верхней части.

Воздухоподводящая дыхательная металлическая труба со специальным фланцем крепилась к вентиляционной горловине через асбестовую прокладку болтами. В нижней части трубы имелись три шланга-отростка для клапанов дыхательных коробок, оканчивавшихся мундштучной трубкой.

Герметизация танка осуществлялась резиновыми прокладками, резиновой лентой, а также смолой. Башенные погоны герметизировались резиновой лентой. скрепленной дополнительным хомутом. Пулеметы закрывались специальными резиновыми камерами, в которых напротив прицелов располагались целлулоидные окошки. Конструкция камер обеспечивала почти немедленное открытие огня после форсирования. Достаточно было вытолкнуть из ствола пулемета шомполом резиновую пробку. Вход-выход экипажа осуществлялся через верхний люк правой башни, запираемый изнутри.

Вождение танка осуществлялось вслепую по показаниям компаса или по телефону.

Испытания танка состоялись 7 июля 1934 года. При этом неоднократно форсировалась река глубиной 2,5—3 м, шириной до 1 км. Движение осуществлялось преимущественно на 1-й скорости (до 15 минут на 2-й скорости, чтобы не перегревался мотор).

Испытания закончились успешно и представителями полигона комплект подводного хода для танка Т-26 (Т-26ПХ) был рекомендован к принятию на вооружение. Однако для однобашенного Т-26 данный комплект уже не годился и поэтому серийно не выпускался и применения не нашел.

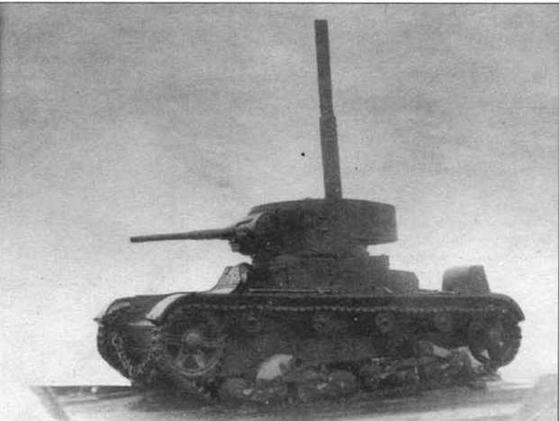

В 1935 году специалисты НИБТПолигона разработали комплект специальных приспособлений для движения под водой танков Т-26 и БТ.

Эти приспособления были в целом подобны для люков башни и корпуса и сводились к герметизации их резиновыми прокладками и бандажами. Герметизация же вооружения была более сложной.

По периметру маски пушки сверлились отверстия, к которым болтами и прижимной металлической рамкой крепилась резиновая прокладка. На тело орудия надевалась и прижималась к кожуху откатных приспособлений специальная муфта с лабиринтом для фетрового сальника.

Пулемет закрывался резиновым чехлом, имевшим форму усеченного конуса. Малым отверстием чехол надевался на ствол пулемета, большим, с помощью накладки и болтов, плотно прижимался к маске. В канал ствола пулемета шомполом загонялась резиновая пробка.

Канал ствола пушки, в свою очередь, закрывался резиновой пробкой, закрепленной на конце специального складывающегося шомпола.

Жалюзи масляного радиатора герметизировались специальной задвижкой, которая перед погружением задвигалась под радиатор так. что последний мог свободно омываться водой. Для этого коробка радиатора была увеличена по высоте на 70 мм. а жалюзи подняты.

Воздушный карман закрывался дверцей с резиновыми прокладками по краям.

Т-26ПХ конструкции НИБТПолигона. Вид сзади. Хорошо видны поднятая коробка масляного радиатора и воздушный колпак. закрытый дверцей

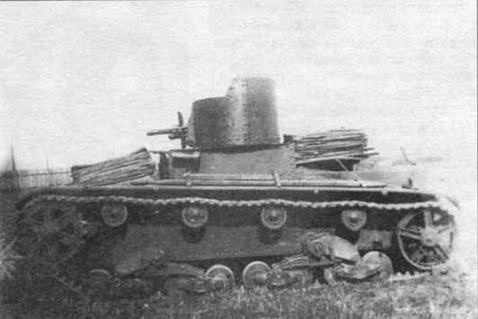

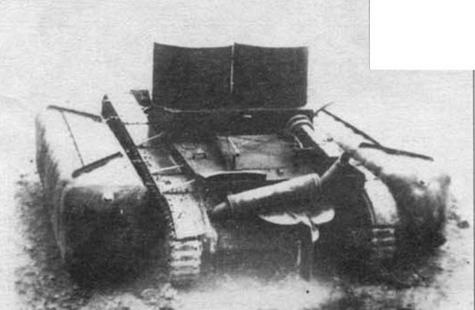

Помимо оборудования подводного хода танки Т-26 в экспериментальном порядке оснащали различными поплавками и понтонами для преодоления водных преград вплавь. На снимках вверху и слева представлены танки Т-26 с приспособлениями, состоящими из двух надувных поплавков и разработанными в НИИИТ РККА в 1939 г, В походном положении (вверху) поплавки складывались и перевозились на корпусе машины, а кронштейны — на надгусеничных полках. Для передвижения по воде танк оборудовался гребным винтам с отборам мощности от носка коленчатого вала двигателя и рулем
