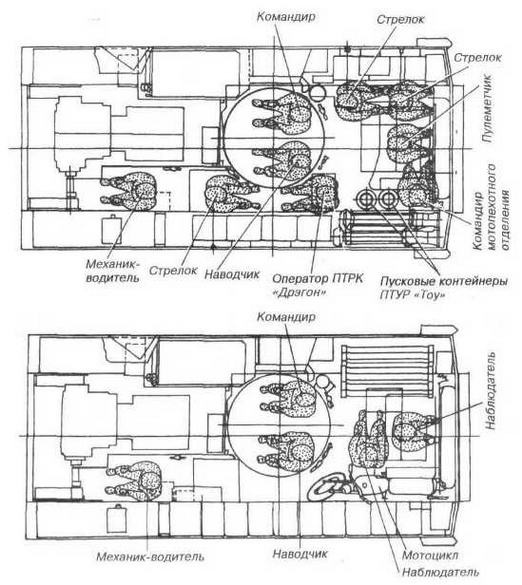

Размещение экипажа и десанта в БМП М2 (вверху) и БРМ M3 (внизу).

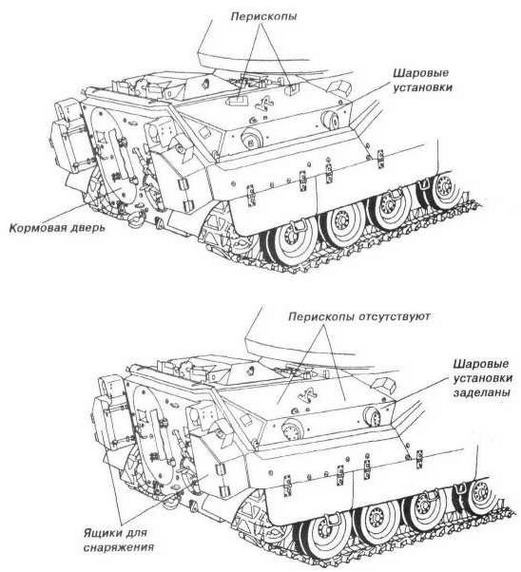

Кормовая часть БМП М2 (вверху) и БРМ M3 (внизу).

Ходовая часть включает по шесть опорных катков и три поддерживающих ролика на каждый борт. Обрезиненные спаренные опорные катки диаметром 609 мм имеют алюминиевые диски и индивидуальную двухвальную торсионную подвеску с торсионами в упругих трубах. Схема "труба — торсион", характерная для ряда американских машин (М2/M3, БТР морской пехоты LVTP-7, танк М1), дает высокую энергоемкость упругих элементов при сравнительно небольших габаритах. Опорные катки установлены двумя группами по три, смещенными к носу и корме машины. На первом, втором, третьем и шестом катках установлены гидравлические амортизаторы. Поддерживающие ролики также обрезинены, передний и задний — одинарные, средний — спаренный. Ведущее колесо — переднего расположения. Металлическая мелкозвенчатая гусеница цевочного зацепления с одним гребнем имеет резинометаллические шарниры, внутреннюю обрезиненную беговую дорожку и съемные резиновые подушки для движения по шоссе. Механизм натяжения гусениц—гидравлический. Длина опорной поверхности — 3,91 м. Передняя и задняя ветви гусениц прикрыты крыльями.

Сравнительно высокая —21,3 л.с./т — удельная мощность, небольшое удельное давление — 0,52 кг/см' и большой ход опорных катков обеспечивают БМП высокую проходимость и хорошие динамические качества. Скорость движения по шоссе и местности, а также запас хода — 480 км — делают возможным ее тесное взаимодействие с танками М1 "Абраме". Машина способна преодолевать водные преграды вплавь со скоростью до 7,2 км/ч за счет перематывания гусениц (от водометных движителей в процессе разработки отказались). Однако водоизмещения корпуса достаточно только для движения по ровной воде. При волнении необходимо повышение запаса плавучести БМП, для чего используется разворачиваемый на корпусе брезентовый кожух. Волноотбойный щит в этом случае обеспечивает жесткость конструкции. Свернутый кожух укладывается по периметру корпуса.

Внешнюю связь линейной БМП обеспечивает радиостанция AN/GRC-160, а машин командиров взводов — две такие радиостанции, командиров рот — одна AN/GRC-160 и одна AN/GRC- 46. При действиях в пешем порядке для связи внутри взвода используются портативные УКВ-радиостанции AN/PRG-68. Шарнирные антенные вводы расположены на крыше башни сзади и на ее правом борту. Связь внутри БМП между членами экипажа и командиром десанта — через ТПУ.

Обзор механику-водителю обеспечивают четыре призменных блока по краю крышки его люка, передний блок может заменяться прибором ночного видения AN/WS-2. Обзор с правой стороны практически полностью перекрыт крышей МТО. На марше с открытым люком механик-водитель пользуется прозрачным щитком. Командир имеет семь блоков по периметру своего люка, наводчик — три.

На верхнем лобовом листе корпуса впереди у бортов крепятся пары "фара — сигнальный фонарь", прикрытые сверху выштамповками в волноотбойном щите. Еще две пары смонтированы в кожухах на кормовом листе над ящиками ЗИП. Бортовая электросеть машины имеет напряжение 24 В.

Машина оборудована автоматическим ППО, для действий на зараженной местности снабжена фильтровентиляционной установкой, обслуживающей только места экипажа; индивидуальными средствами защиты. Обеспечение коллективной защиты десанта было признано нецелесообразным, поскольку при спешивании происходит разгерметизация десантного отделения.

На бортах и корме башни установлены корзины для ЗИП и дополнительного боекомплекта к пулемету, на бортах корпуса-замки для крепления маскировочной сети, стоек кожуха плавучести, инструмента, В ящиках ЗИП по бокам от кормовой аппарели может возиться различное имущество, включая катушки с кабелем связи. Для учебных целей могут крепиться дымовые шашки имитации стрельбы из пушки и пуска ПТУР, лазерные имитаторы стрельбы системы "Майлс" и т.п. Для буксировки служат две передние серьги и крюк на корме, для ремонтных и погрузочных работ — рымы по углам корпуса и на передней части башни.

В конструкции "Брэдли" прослеживается стремление максимально удовлетворить ряд противоречивых требований — универсальное вооружение и хорошая защищенность при высокой подвижности, плавучесть и аэротранспортабельность. В результате ряда принятых компромиссов БМП соответствует этим требованиям, но фактически на пределе. Масса серийных машин превысила первоначальные 18,2 т на 2,1. Перевозиться они могут только тяжелыми транспортными самолетами С-5 "Гэлэкси" и С-141 "Старлифтер". Стоимость серийной "Брэдли" оказалась в 10 раз выше М113А1.

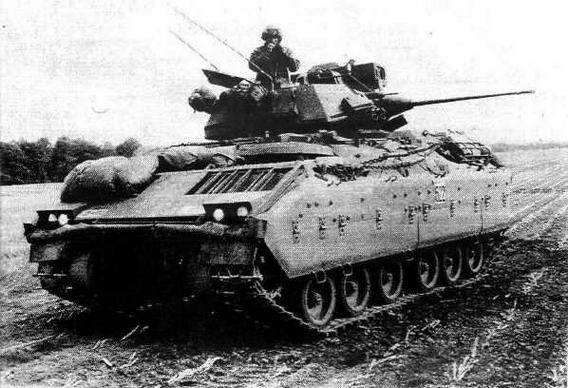

Боевые машины пехоты М2 на маневрах НАТО "Рефорджер-9". Западная Германия, 1984 г.

БРМM3А1

Разведывательная машина M3 "Брэдли" внешне мало отличается от БМП. Главные ее отличия — заглушённые крышками на клепке амбразуры, отсутствие смотровых блоков на правом борту и дополнительные антенны. Основное вооружение не изменилось, но боекомплект пушки увеличили до 1500 выстрелов (900— в башне в лентах и на полике), спаренного пулемета —до 4300 патронов, а ПТРК — до 10 ракет. Для облегчения машины убрано усиление днища. Изменена компоновка десантного отделения — в нем размещаются два наблюдателя, пулемет М60, пять винтовок М16А1, десять ПТУР "Тоу" в боеукладке на складных полках у правого борта, а также мотоцикл у левого борта. Для связи установлены радиостанции AN/VRC-12 и AN/PRC-77. БРМ оснащена портативной РЛС разведки наземных движущихся целей AN/PRS- 15 (дальностьобнаружения человека— 1500м, машины — 3000 м с точностью до 10 м по дальности и ±1,2" по азимуту), а также приборами ночного видения, включая переносные. Разведка может вестись как на машине, так и комбинированно — БРМ и спешенной группой из двух-трех человек.

В конце 1983 года "Брэдли" начали поступать в 7-ю армию США в Европе. Мотопехотные подразделения на БМП М2 и танковые подразделения на танках М1 "Абраме" проходили методом ротации совместное обучение в Национальном учебном центре в Форт Ирвин (Калифорния). Первой частью на М2, попавшей в Форт Ирвин весной 1984 года, был 1-й мпб 41-йдивизии. К концу 1985- го уже 10 мотопехотных батальонов оснастили новой техникой.

Работы по модернизации "Брэдли" начались вскоре после принятия ее на вооружение. ПУ и устройства заряжания приспособили для модернизированных ПТУР BGM-71D с калибром БЧ 152 мм, с улучшенными характеристиками маршевого двигателя и ИК-трассера (комплекс "Тоу-2", рассчитанный на поражение советских танков Т-64 и Т-72 с динамической защитой). Вместе с введением в боекомплект пушки выстрела с удлиненным бронебойным снарядом и усиленным зарядом пороха был несколько удлинен ее ствол и усилена казенная часть. Приняты меры для предотвращения повреждения ствола внешним оборудованием корпуса. С лобовой части башни убрали коробки с дымовыми гранатами, оставив на их месте брезентовые петли для крепления ЗИП. В боекомплект ввели дымовую гранату М76, обеспечивающую защиту как в видимой, так и в инфракрасной области спектра. Внешние стенки корзин для ЗИП сделали вертикальными, повысив их вместимость и удобство паковки, изменили укладку маскировочных сетей, улучшили скобы крепления кожуха плавучести. Машины получили усовершенствованную ФВУ М13А1 с газоотделительным фильтром. Небольшие изменения внесли в оборудование места механика-водителя — его кресло получило мягкую обивку, а приборы наблюдения — защитный козырек-скобу. В крышке верхнего люка десантного отделения установили два призменных смотровых блока. Бак для воды емкостью 38 л заменили двумя по 19 л. Указанные изменения были отработаны на опытной М2Е1, прошедшей стандартные эксплуатационные испытания на Абердинском полигоне.
