Конструкция (прежде всего исправность) перегонного аппарата может влиять или не влиять на качество исходного продукта, а вот на выход спирта правильность конструкции влияет однозначно.

В наше время известно немало конструкций самогонных аппаратов, но, несмотря на это, изобретательский процесс продолжается. Поэтому выбор самогонного аппарата представляет некоторую сложность.

Ниже продемонстрированы несколько базовых конструкций, на основе которых созданы распространенные модели самогонных аппаратов.

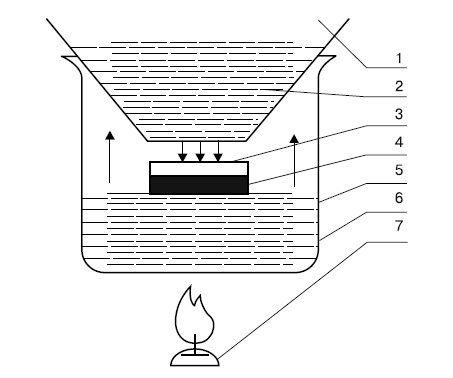

На рис. 1.3 представлена схема простого аппарата изотермической перегонки.

Рис. 1.3. Схема самогонного аппарата изотермической перегонки: 1 – холодная вода; 2 – таз; 3 – приемник конденсата (самогона); 4 – самогон; 5 – испаритель; 6 – брага; 7 – источник тепла

Принцип работы аппарата, изображенного на рис. 1.3, заключается в следующем: при нагревании браги пары спирта поднимаются вверх и, соприкасаясь с холодным дном таза, конденсируются, после чего стекают в сборник самогона.

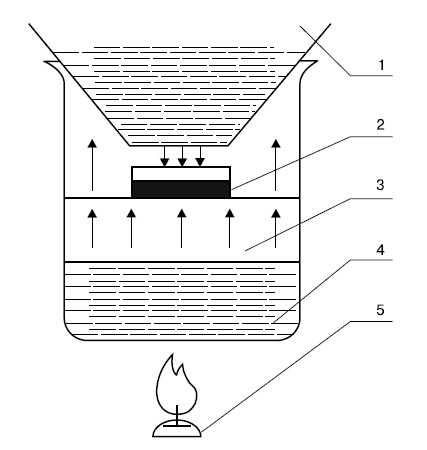

На рис. 1.4 представлен усовершенствованный вариант изотермической конструкции. Такой аппарат дает немного больший выход спирта, но менее удобен в эксплуатации из-за необходимости время от времени снимать таз с водой для опорожнения приемника самогона.

Рис. 1.4. Схема усовершенствованного самогонного аппарата изотермической перегонки: 1 – холодильник (таз с водой);2 – приемник конденсата (самогона); 3 – испаритель;4 – брага; 5 – нагреватель

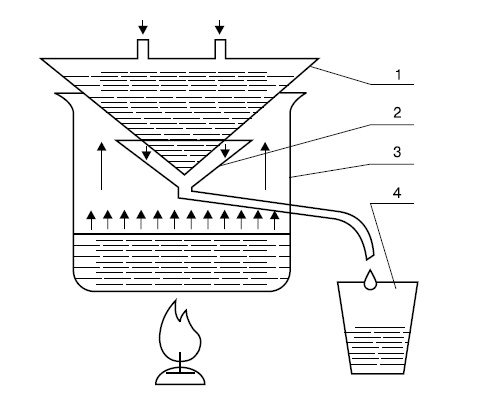

На рис. 1.5 также представлена конструкция самогонного аппарата изотермической перегонки. В отличие от двух предыдущих аппарат дополнительно оборудован воронкой и отводной трубкой. За счет этого приемная емкость (сборник самогона) вынесена за пределы испарителя.

Рис. 1.5. Схема усовершенствованного самогонного аппарата изотермической перегонки: 1 – холодильник; 2 – приемная воронка; 3 – испаритель; 4 – приемник конденсата (самогона)

Воронку устанавливают на проволочную корзину или на треножник, который помещают на дно емкости. Чтобы предотвратить возможный взрыв, стыки между холодильником-воронкой и кубовой емкостью промазывают слоем теста или другим воздухопроницаемым герметиком (когда используют тесто, в помещении стоит не специфический запах сивушных масел, а аромат свежего хлеба).

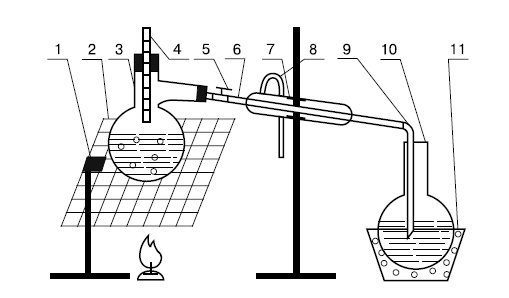

На рис. 1.6 изображен перегонный аппарат, собранный из химической посуды. Он позволяет вести перегонку при различных температурах. Конструкция отличается компактностью, но низкой производительностью. Аппарат удобен для перегонки небольших количеств браги (0,5–1 л). Как и в «больших» аппаратах, перегонную колбу заполняют не более чем 2/3 объема, а для равномерности кипения в нее помещают мелкие кусочки керамики.

Рис. 1.6. Схема перегонного аппарата из химической посуды:1 – infnbd; 2 – асбестное сито; 3 – колба с пробками, плотно закрепленными в горловинах; 4 – термометр;5 – кран; 6 —трубка; 7 – прямой холодильник; 8 – алонж

На рис. 1.7 представлена схема аппарата, аналогичная предыдущей. Перегонный куб (колба) погружен в емкость с водой – водяная баня. Каплеулавливатель возвращает крупные капли в куб, пропуская лишь пар, что повышает концентрацию сиропа и увеличивает крепость конденсата. Куски керамики в колбе обеспечивают равномерность кипения.
