Обед + Побед = 56 + 12 = 68 см.

В этом случае ЯЯ₁ = 68/2 = 34 см.

Т₀Т₂ = 0,2(Сб + Пб) = 0,2(54 + 2) = 11,2 см.

Рис. 9. Чертеж брюк из плащевой ткани

Через точку T₂ проводят вертикаль вниз и на пересечении с линией бедер ставят точку Б₂, на линии ягодиц ставят точку Я₂.

4. Ширина шага.

Я₂Я₃ = (Обед + Побед) – (Сб + Пб) = (56 + 12) – (54 + 2) = 12 см.

Через точку Я₃ проводят вертикаль вверх и на пересечении с линией ягодиц ставят точку Б₃. От точек Т₀ и К₀ влево по горизонталям последовательно откладывают 1,5 и 1 см и ставят соответственно точки Т и К. Линию переднего среза проводят через точки Т, Б, Я, К и Н.

Через точку Я₁ проводят вертикаль вверх и на пересечении с линией бедер ставят точку Б₁₁. Ширина внутренней половинки брюк на линии талии определяется суммой отрезков:

ТТ₂ + Т₁₁Т₃ = 10,2 + 2,5 = 12,7 см

(Т₁₁Т₃ = 2,5 см – постоянное число).

5. Ширина боковой половинки по линии талии:

TT₁ = Ст – (TT₂ + T₁₁T₃) = 41,2 – 12,7 = 28,5 см.

Т₂Т₃ = 28,5 – (ТТ₂ + Т₁₁Тз) = 28,5 – 12,7 = 15,8 см.

Из точки Т радиусом TT₁ проводят дугу вверх и на хорде дуги откладывают 1/20 Cб: T₁T₁₁ = 1/20 x 54 = 2,7 см.

Точки Т₁₁ и Т соединяют плавной линией.

6. Построение задней средней линии.

Для построения бокового среза (задняя средняя линия) от точки Б₁₁ влево по горизонтали откладывают 0,7 см и ставят точку Б₁. Через точки Т₁₁, Б₁, Я₁, K₁ проводят плавную линию, создавая необходимую конфигурацию брюк в области бедра.

7. Линия банта и сидения.

Линию банта и сидения проводят через точки Т₂, Б₂, Б₃ и Т₃. Отрезок Т₃Б₃ проводят с прогибом от середины на 1 см.

В данном построении брюк может быть использовано измерение дуги через паховую область Дпоб.

Для контроля длины линии сидения вторая боковая половинка брюк строится аналогично внутренней половинке брюк, но без линии банта и сидения.

T'T'₁₁ = TT₁₁

Б'Б'₁ = ББ₁

Я'Я'₁ = ЯЯ₁

K'K'₁ = KK₁

Н'Н'₁ = НН₁

Н'Н'₁₁ = НН₁₁

Если данные брюки проектируют с вытачками или складками, их располагают на боковой половинке брюк.

Удлиненные шорты

Необходимые мерки:

Ст = 36,5

Сб = 50

Cбед = 56

Дтк = 56,3

Дсп = 99,8

Дсб = 101,6

Дн = 73,1

Шн = 23

Шк = 24

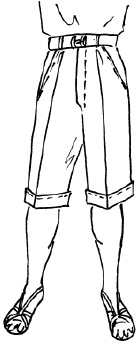

Рис. 10. Удлиненные шорты

Чертеж дан: 46-й размер, II рост

Построение чертежа.

Удлиненные мужские шорты строятся на базисной основе брюк. Длина шорт колеблется на уровне колена или на 10-15 см ниже. Кроме основных измерений определяют обхват под коленом Опк (в зависимости от модели).

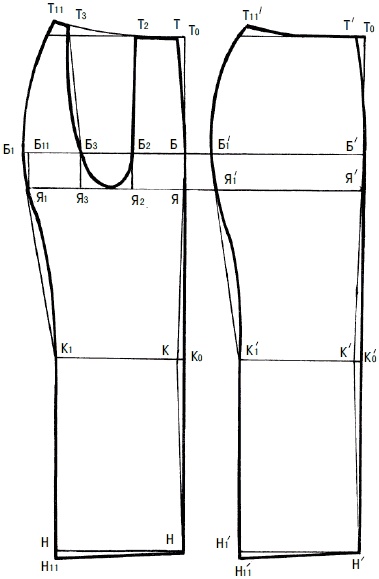

Рис. 11. Чертеж удлиненных шорт

1. Линия низа.

От точки К вниз по линии сгиба откладывают отрезок КП = 10-15 см (желаемую длину).

Затем определяют ширину низа. Прогиб прямой П₁₁П₂₁ от середины вверх – 1 см. ПН₀ = 1 см.

2. Ширина низа.

Ширина низа определяется произвольно. На боковом шве внизу можно сделать декоративную застежку. Для этого делается разрез – шлица – длиной 9-10 см, шириной 2 см. Низ также можно оформить манжетами. Все остальные построения выполняют обычным способом.

Брюки-«банан»

Необходимые мерки:

Ст = 36,5

Сб = 50

Cбед = 56

Дтк = 56,3

Дсп = 99,8

Дсб = 101,6

Дн = 73,1

Шн = 23

Шк = 24

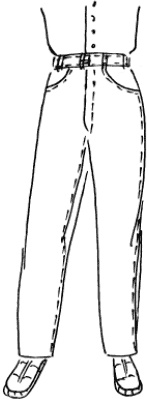

Рис. 12. Брюки-«банан»

Чертеж дан: 46-й размер, II рост

Построение чертежа.

Форма брюк-«банан» достигается расширением вверху и заужением книзу. Ширина низа брюк – 17-19 см. При плотном облегании брюк внизу используют измерение обхвата щиколотки Ощ.

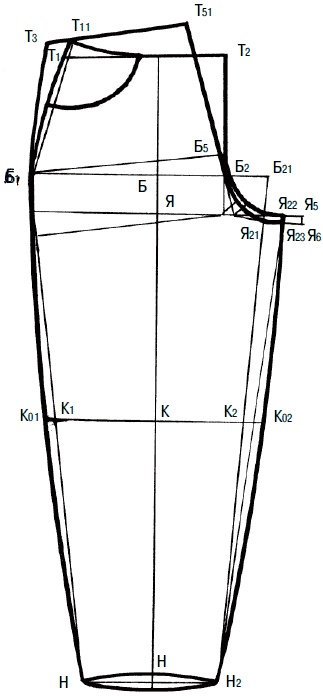

Рис. 13. Чертеж брюк-«банан»

1. Построение бокового среза.

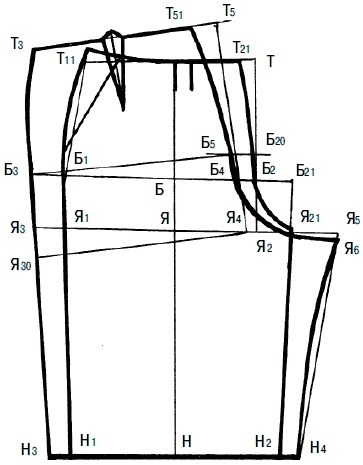

Для построения бокового среза передней половинки точки Н₁ и Б₁ соединяют вспомогательной прямой. От точки К₁ влево по горизонтали откладывают 1,5-3 см и ставят точку K₀₁. Через точки Т₁₁, К₀₁ и Н₁ проводят плавную линию.

2. Построение шагового среза.

Для построения шагового среза точки Н₂ и Б₂₁ соединяют вспомогательной прямой. От точки К₂ вправо по горизонтали откладывают 1,5 см и ставят точку К₀2.

Ширину шага передней половинки увеличивают на 3 см, т. е. Я₂₁Я₂₂ = 3 см.

Через точки Я₂₂, К₀₂ и Н₂ проводят плавную линию.

Боковой срез задней половинки совмещают с боковым срезом передней половинки в точках Н₁, К₀₁ и Б₁.
