Рис. 12.6.Диаграмма энергетических уровней, представляющая объединение двух атомных 1s-орбиталей в связующую и разрыхляющую МО, когда атомы находятся на расстоянии, равном длине химической связи r₀, которое соответствует энергетическому минимуму для связывающей МО. Связывающая МО ниже по энергии, чем атомные орбитали, а разрыхляющая МО настолько же выше по энергии. Связывающая МО обозначается σ^b, а разрыхляющая МО — σ^*

Диаграмма энергетических уровней МО, приведённая на рис. 12.6, показывает два энергетических состояния, участвующих в образовании молекулы водорода. Однако мы ещё не произвели «заселение» двух электронов. Данная диаграмма аналогична диаграмме энергетических уровней многоэлектронного атома (см. рис. 11.1). Нам даны энергетические уровни, но для понимания того, что получится, нужно ещё расселить по ним электроны. Имеется два электрона — по одному от каждого атома водорода. Мы знаем, что электроны размещаются на самом нижнем доступном энергетическом уровне до тех пор, пока число электронов не нарушает принцип Паули, то есть на каждой орбитали может находиться максимум два электрона со спаренными спинами. Это применимо к МО так же, как и к атомным орбиталям.

На рис. 12.7 представлена диаграмма энергетических уровней МО с двумя электронами (обозначены стрелками). Два электрона занимают низший энергетический уровень σ^b и имеют спаренные спины. Когда атомы разнесены далеко, электроны имеют энергию, соответствующую линиям атомных 1s-орбиталей. Связывающая МО имеет существенно более низкую энергию. Именно это уменьшение энергии обеспечивает целостность молекулы. Два электрона находятся на молекулярной орбитали. Ни один из них не связан с конкретным атомом. Ковалентная связь состоит в совместном использовании электронов атомами.

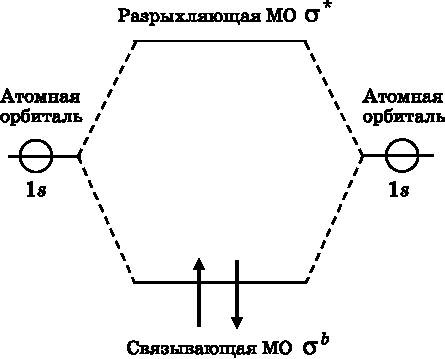

Рис. 12.7. Диаграмма МО молекулы водорода. Два электрона (стрелки), по одному от каждого атома водорода, занимают низший энергетический уровень, а их спины спарены. Их энергия ниже, чем у отдельных атомов. Тем самым за счёт совместного использования электронов образуется связь

Почему не существует молекулы гелия He₂? У каждого из двух отдельных атомов He на 1s-орбитали имеется по два электрона. Поэтому диаграмма МО будет такой же, как на рис. 12.6. Однако теперь нам необходимо расселить по энергетическим уровням МО четыре электрона. На рис. 12.8 представлена диаграмма МО с четырьмя электронами. Первый электрон заселяется на связывающую МО, поскольку это низшее энергетическое состояние. Второй электрон также попадает на связывающую МО со спином, противоположным первому. Принцип Паули гласит, что ни у каких двух электронов не могут совпадать все квантовые числа. Два электрона на связывающей МО имеют разные спиновые квантовые числа: s=+½ и s=−½. Существуют только эти два значения спинового квантового числа, так что третий электрон не может попасть на связывающую МО. Он должен занять следующий энергетический уровень, который представлен разрыхляющей МО. Четвёртый электрон также может заселиться на разрыхляющую МО с противоположным спином. Два электрона на связывающей МО имеют энергию ниже, чем в отдельных атомах, но два электрона на разрыхляющей МО повышают энергию ровно настолько, насколько связывающие электроны её понижают. В результате не возникает никакого уменьшения энергии в сравнении с отдельными атомами. Целостность молекулы обеспечивается тем, что связанные атомы имеют более низкую энергию, чем отдельные атомы. В случае атомов гелия уменьшения энергии, которое привело бы к образованию устойчивой конфигурации, не происходит, и поэтому связь не возникает. В следующей главе мы познакомимся с аналогичным поведением благородного газа неона.

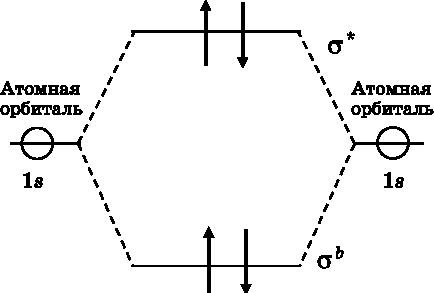

Рис. 12.8. Диаграмма МО гипотетической молекулы гелия. Имеется четыре электрона (стрелки), по два от каждого атома гелия. Два из них занимают связывающую МО. Два других в силу принципа Паули отправляются на разрыхляющую МО. В целом уменьшения энергии не происходит, и поэтому связь не возникает

Чтобы оценить прогностические возможности простых диаграмм, таких как изображённые на рис. 12.7 и 12.8, рассмотрим четыре возможные молекулы. Это молекулярный ион водорода H₂⁺, молекула водорода H₂, молекулярный ион гелия He₂⁺ и молекула He₂. Молекулярный ион H₂⁺ состоит из двух ядер водорода (протонов) и одного электрона. Подобно одноатомному катиону Na⁺, он является положительно заряженным, поскольку электронов у него на один меньше, чем протонов. He₂⁺ — это молекулярный ион, состоящий из двух ядер гелия (по два протона в каждом) и трёх электронов. Таким образом, в нём имеется четыре положительно заряженных частицы (четыре протона) и три отрицательно заряженных электрона.

На рис. 12.9 представлена диаграмма энергетических уровней МО для этих четырёх молекул. Атомные энергетические уровни опущены. Молекулярный ион H₂⁺ имеет только один электрон, так что он занимает самый нижний энергетический уровень — связывающую МО. Энергия получается ниже, чем у разделённых атомов, но лишь на величину, примерно вдвое меньшую, чем у молекулы H₂, которая имеет два электрона на связывающей МО. Молекула H₂ обладает полной ковалентной связью. Говорят, что она имеет порядок связи, равный 1. Молекулярный ион H₂⁺ имеет порядок связи, равный ½.

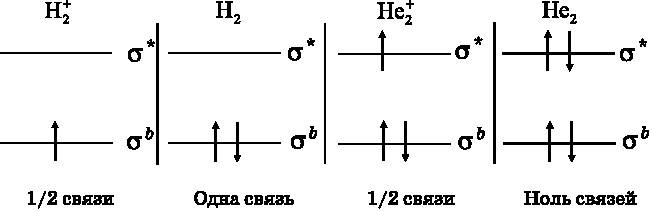

Рис. 12.9.Диаграмма энергетических уровней МО для четырёх молекул: молекулярного иона водорода H₂⁺, молекулы водорода H₂, молекулярного иона гелия He₂⁺и молекулы He₂

Молекулярный ион He₂⁺ имеет три электрона. Первые два из них находятся на связывающей МО, но в силу принципа Паули третий электрон должен размещаться на разрыхляющей МО. Два электрона понижают энергию относительно раздельных атомов, но третий электрон повышает эту энергию. В целом имеет место уменьшение энергии. Молекулярный ион He₂⁺ существует в природе и имеет порядок связи, равный ½. Как уже говорилось, молекула He₂ имеет два связывающих электрона и два разрыхляющих электрона. Связь не возникает, то есть порядок связи равен нулю. Молекулы He₂ не существует.
