3. По пространственному положению (рис. 81), в котором выполняется сварка:

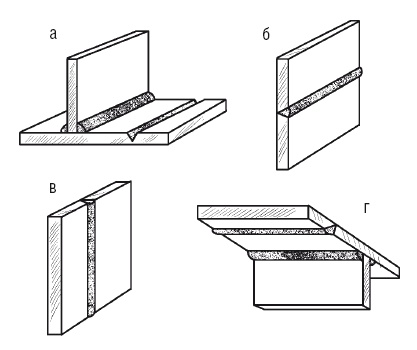

Рис. 81. Сварные швы в зависимости от их пространственного положения: а – нижний; б – горизонтальный; в – вертикальный; г – потолочный

✓ нижние;

✓ горизонтальные;

✓ вертикальные;

✓ потолочные.

Проще всего выполняется нижний шов, труднее всего – потолочный.

В последнем случае сварщики проходят специальное обучение, причем потолочный шов легче сделать газовой сваркой, чем дуговой.

4. По протяженности:

✓ непрерывные;

✓ прерывистые (рис. 82).

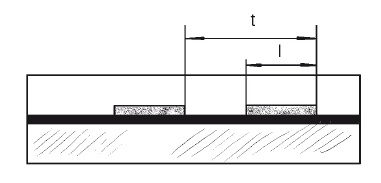

Рис. 82. Прерывистый сварной шов

Прерывистые швы практикуют достаточно широко, особенно в тех случаях, когда нет необходимости (расчет на прочность не предполагает выполнения сплошного шва) плотно соединять изделия.

Длина (l) соединяемых участков составляет 50–150 мм, промежуток между ними приблизительно в 1,5–2,5 раза превосходит зону сваривания, а вместе они образуют шаг шва (t).

5. По степени выпуклости, т. е. форме наружной поверхности (рис. 83):

✓ нормальные;

✓ выпуклые;

✓ вогнутые.

Тип используемого электрода определяет выпуклость шва (a‘). Наибольшая выпуклость характерна для тонкопокрытых электродов, а толстопокрытые электроды дают нормальные швы, поскольку отличаются большей жидкотекучестью расплавленного металла.

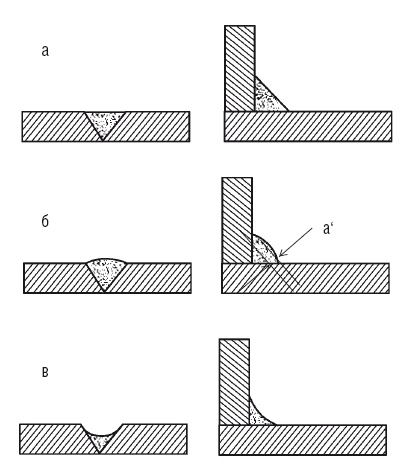

Рис. 83. Сварные швы, различающиеся по форме наружной поверхности: а – нормальные; б – выпуклые в – вогнутые

Опытным путем было установлено, что прочность шва не возрастает с увеличением его выпуклости, тем более если соединение «работает» при переменных нагрузках и вибрации. Подобное положение объясняется так: при выполнении шва с большой выпуклостью невозможно добиться плавного перехода от валика шва к основному металлу, поэтому в этой точке кромка шва как бы подрезается, и здесь в основном концентрируются напряжения.

В условиях переменных и вибрационных нагрузок в этом месте сварное соединение может подвергаться разрушению. Кроме того, выпуклые швы требуют повышенного расхода электродного металла, энергии и времени, т. е. является неэкономичным вариантом.

6. По конфигурации (рис. 84):

✓ прямолинейные;

✓ кольцевые;

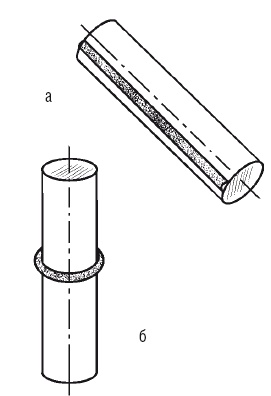

Рис. 84. Сварные швы различной конфигурации: а – прямолинейный; б – кольцевой

✓ вертикальные;

✓ горизонтальные.

7. По отношению к действующим силам (рис. 85):

✓ фланговые;

✓ торцовые;

✓ комбинированные;

✓ косые. Вектор действия внешних сил может быть параллельным оси шва (характерно для фланговых), перпендикулярным оси шва (при торцовых), проходить под углом к оси (для косых) или сочетать направление фланговых и торцовых сил (при комбинированных).

8. По способу удержания расплавленного металла шва:

✓ без подкладок и подушек;

✓ на съемных и остающихся стальных подкладках;

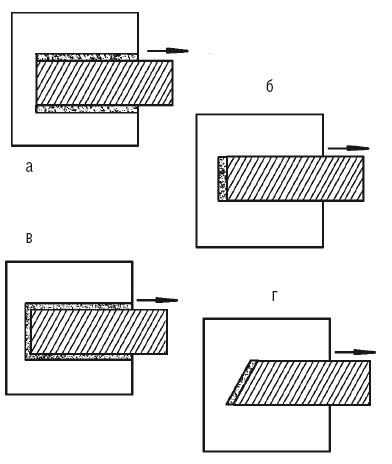

Рис. 85. Сварные швы по отношению к действующим силам: а – фланговый; б – торцовый; в – комбинированный; г – косой

✓ на медных, флюсо-медных, керамических и асбестовых подкладках, флюсовых и газовых подушках.

При наложении первого слоя шва главное – суметь удержать жидкий металл в сварочной ванне.

Чтобы предотвратить его вытекание, используют:

✓ стальные, медные, асбестовые и керамические подкладки, которые подводятся под корневой шов. Благодаря им можно увеличить сварочный ток, что обеспечивает сквозное проплавление кромок и гарантирует стопроцентный провар деталей. Кроме того, подкладки удерживают расплавленный металл в сварочной ванне, препятствуя образованию прожогов;

✓ вставки между свариваемыми кромками, которые выполняют те же функции, что и прокладки;

✓ подрубку и подварку корня шва с противоположной стороны, при этом не стремятся к сквозному проплавлению;

✓ флюсовые, флюсо-медные (при сварке под флюсом) и газовые (при ручной дуговой, автоматической и аргонно-дуговой сварке) подушки, которые подводят или подают под первый слой шва. Их цель – не допустить вытекания металла из сварочной ванны;

✓ соединения в замок при выполнении стыковых швов, которые предупреждают прожоги в корневом слое шва;

✓ специальные электроды, покрытие которых содержит особые компоненты, увеличивающие силу поверхностного натяжения металла и не позволяющие ему вытекать из сварочной ванны при выполнении вертикальных швов сверху вниз;

✓ импульсную дугу, благодаря которой происходит кратковременное расплавление металла, что способствует более быстрому охлаждению и кристаллизации металла шва.

9. По стороне, на которой накладывается шов (рис. 86):

✓ односторонние;

✓ двусторонние.

10. По свариваемым материалам:

✓ на углеродистых и легированных сталях;

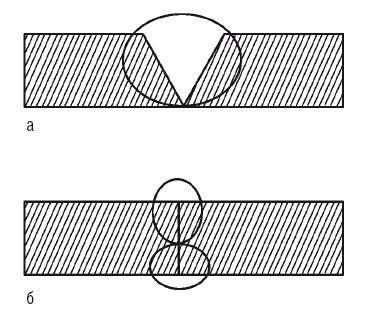

Рис. 86. Сварные швы, различающиеся своим расположением: а – односторонний; б – двусторонний

✓ на цветных металлах;

✓ на биметалле;

✓ на пенопласте и полиэтилене.

11. По расположению соединяемых деталей:

✓ под острым или тупым углом;

✓ под прямым углом;
