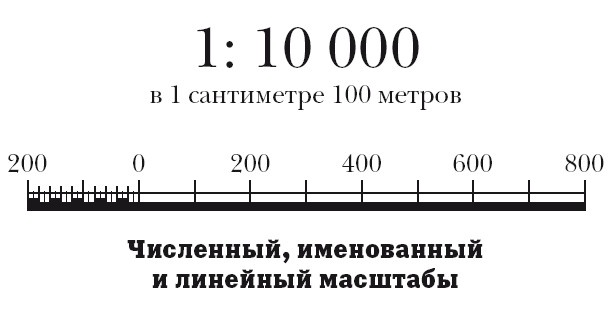

Для удобства может использоваться и «линейный масштаб». На плане или карте изображается мерная линейка, при помощи которой, используя циркуль-измеритель, можно измерить любую линейную величину, не прибегая к вычислениям. Сверху над линейным масштабом указывается численный или именованный масштаб.

Обратите внимание! В числителе дроби, выражающей масштаб, всегда должна стоять единица! Если единица окажется в знаменателе, то получится, будто расстояние на карте или плане в сколько-то раз больше реального. Это абсурд. Планы и карты всегда рисуются с уменьшением.

Есть три закона, касающиеся масштаба.

Закон первый – масштаб должен быть на любой карте и на любом плане. Карту без масштаба географы считают не картой, а рисунком.

Закон второй – указанному масштабу должны соответствовать все расстояния на изображении, иначе это снова будет рисунок.

Закон третий – чем меньше знаменатель, тем крупнее масштаб. Например, масштаб 1: 1000 крупнее, чем масштаб 1: 50000.

Величина масштаба является одним из признаков, отличающих планы от карт. Масштаб на плане не может быть мельче 1: 5000.

По величине масштаба карты подразделяются на крупномасштабные (1:10 000 – 1:200 000), среднемасштабные (1:200 000 – 1:1 000 000) и мелкомасштабные (мельче 1:1 000 000).

Условные знаки делятся на:

– масштабные условные знаки, размеры изображения которых определяются масштабом карты. Масштабные знаки в свою очередь подразделяются на площадные (лес, озеро) и линейные (железная дорога). Линейные знаки масштабируются только в длину, ширина их условна.

– внемасштабные или точечные условные знаки (колодец, родник);

– пояснительные знаки, которые применяются в сочетании с масштабными и внемасштабными и служат для дополнительной характеристики изображенных объектов. Так, например, стрелка на реке указывает направление ее течения.

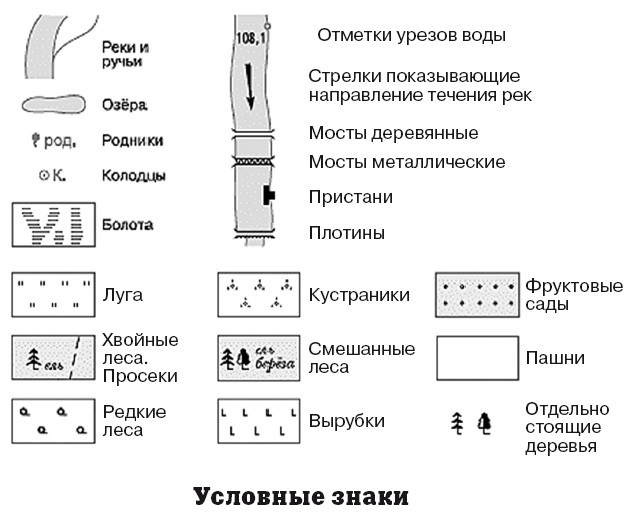

Ознакомьтесь с таблицей, на которой представлены некоторые условные знаки. Заучивать их нет необходимости, поскольку каждая карта и каждый план имеют легенду – изображение всех использованных знаков с указанием их значений.

Поверхность Земли неровная и эту неровность нужно каким-то образом передавать на изображениях. Иначе планы и карты будут неинформативными. Проложит человек кратчайшую дорогу по карте между двумя объектами и неожиданно упрется в гору. Или же выйдет к глубокому оврагу.

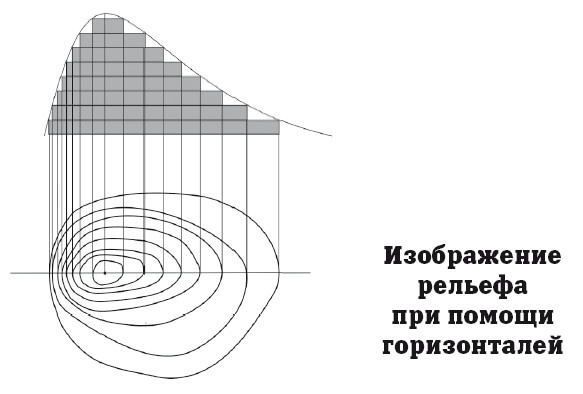

На планах и картах рельеф изображается при помощи особых замкнутых линий, которые называются горизонталями. Каждая горизонталь соединяет все точки местности, которые расположены на одной и той же высоте над уровнем моря. Для того, чтобы лучше понять смысл этих горизонталей, можно представить как гору или холм постепенно затопляет вода. Через одинаковые промежутки высоты уровень воды фиксируется и проецируется на карту или план в виде горизонталей.

Если расстояние между горизонталями мало, то здесь должен быть крутой склон (левая часть рисунка), если же оно велико – склон будет пологим.

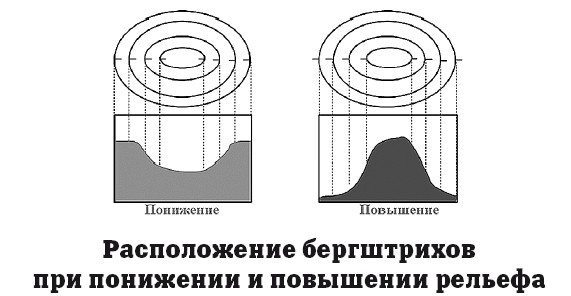

Как понять, что нарисовано на плане – холм или овраг? Для этого существуют короткие черточки, называемые бергштрихами. Бергштрихи всегда направлены от горизонталей вниз и располагаются перпендикулярно к ним. Если бергштрихи направлены наружу, то перед вами – возвышенность. Если же они направлены внутрь, то это впадина.

Расположение бергштрихов при понижении и повышении рельефа

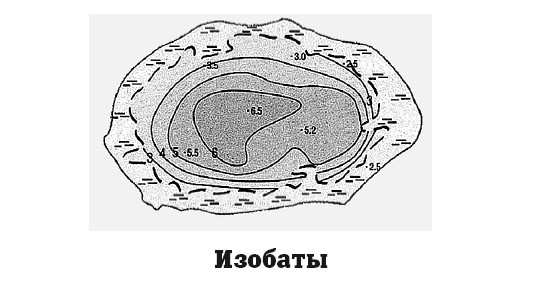

Линии, соединяющие точки одинаковых глубин водоемов, называются изобатами. Поскольку изобаты всегда показывают глубину, бергштихи при них не используются.

В легенде обычно принято указывать, через сколько метров высоты проведены горизонтали или изобаты.

Вершину или дно впадины обозначают точкой с указанием ее высоты (глубины). Если речь идет о впадине на суше, находящейся ниже уровня моря, то перед цифровым значением высоты ставится знак «—». Цифры с обозначением высоты также могут ставиться около горизонталей и изобат.

На мелкомасштабных картах изображение рельефа при помощи горизонталей и изобат дополняется послойной раскраской по ступеням высот и так называемой «отмывкой рельефа». Послойная раскраска высот на суше выполняется оранжевой краской различного тона по принципу «чем выше, тем темнее». Высоты от 0 до 200 метров имеют светло-зеленую окраску, а отрицательные высоты, то есть расположенные ниже уровня моря – темно-зеленую. Рельеф водоемов окрашивается голубыми тонами – чем глубже, тем темнее. Шкала ступеней высот, используемая на карте, указывается на ней в нижней части.

Отмывка или оттенение склонов горного рельефа делает изображение более выразительным, дает возможность зрительно ощущать его объемные формы. Оттенение производится серо-коричневой краской по принципу «чем значительнее, выше и круче склон, тем темнее тон отмывки».

Послойная раскраска и отмывка рельефа применяются только на картах, причем – на мелкомасштабных. Планам местности подобная «роскошь» недоступна.

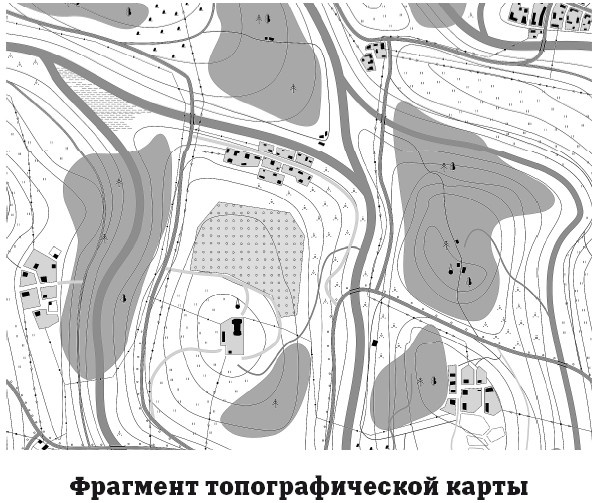

Вот еще одно отличие планов от карт. На планы наносятся все объекты и детали местности, а на карты, в зависимости от их содержания и назначения, могут наноситься не все объекты и детали. Так, например, на физической карте мира горы и океанские глубины указываются, а на политической – нет. Географическая карта универсального назначения на которой подробно изображена местность со всеми имеющимися на ней объектами и деталями называется топографической картой. Топографические карты имеют крупный масштаб.

Универсальная карта мелкого масштаба называется общегеографической, а карта, посвященная какой-то определенной теме – тематической. Физическая и политическая карты – это разновидности тематических карт.

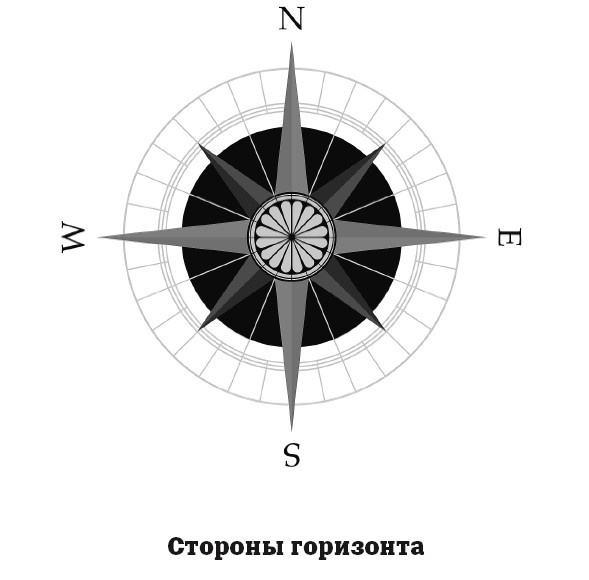

Использование плана или карты местности невозможно без оринетирования. Чтобы пользоваться картой вы должны соринетироваться, то есть – определить свое местоположение относительно сторон горизонта и окружающих объектов.
