Рис. 10. Пример построения знака «Стоп».

Каждый знак кода 128 может иметь три значения в зависимости от управляющего знака впереди. Выбор одного из трех знаков «Старт» означает обращение при кодировании к одной из трех подсистем (А, В, С). Переход от одной подсистемы к другой в кодовом ряду может осуществляться при помощи соответствующего знака «Shift».

В сфере обращения широкое применение получил код EAN, который часто можно встретить на товарах массового потребления.

Штриховой код – это последовательность черных и белых полос, представляющая некоторую информацию в виде, удобном для считывания техническими средствами. Информация, содержащаяся в коде может быть напечатана в читаемом виде под кодом (расшифровка). Штриховые коды используются в торговле, складском учете, библиотечном деле, охранных системах, почтовом деле, сборочном производстве, обработка документов. В мировой практике торговли принято использование штрихкодов символики EAN для маркировки товаров. В соответствии с принятым порядком, производитель товара наносит на него штриховой код, формируемый с использованием данных о стране местонахождения производителя и кода производителя. Код производителя присваивается региональным отделением международной организации EAN International. Такой порядок регистрации позволяет исключить возможность появления двух различных товаров с одинаковыми кодами.

Существуют различные способы кодирования информации, называемые (штрихкодовыми кодировками или символиками). Различают линейные и двухмерные символики штрихкодов.

Линейными (обычными) в отличие от двухмерных называются штрихкоды, читаемые в одном направлении (по горизонтали). Наиболее распространненые линейные символики: EAN, UPC, Code39, Code128, Codabar, Interleaved 2 of 5. Линейные символики позоволяют кодировать небольшой объем информации (до 20–30 символов – обычно цифр) с помощью несложных штрихкодов, читаемых недорогими сканерами. Пример кода символики EAN-13 (рис. 11):

Рис. 11.

Двухмерными называются символики, разработанные для кодирования большого объема информации (до нескольких страниц текста). Двухмерный код считывается при помощи специального сканера двухмерных кодов и позволяет быстро и безошибочно вводить большой объем информации. Расшифровка такого кода проводится в двух измерениях (по горизонтали и по вертикали). Datamatrix, Data Glyph, Aztec (рис. 12).

Рис. 12.

Штриховой код можно наносить при производстве упаковки (типографским способом) или использовать самоклеящиеся этикетки, которые печатаются с использованием специальных принтеров.

Для считывания штрихкодов используются специальные приборы, называемые сканерами штриховых кодов. Сканер засвечивает штрихкод своим осветителем и считывает полученную картинку. После этого он определяет наличие на картинке черных полос штрихкода. Если в сканере нет встроенного декодера (блок расшифровки штрихкода), то сканер передает в приемное устройство серию сигналов, соответствующих ширине черных и белых полос. Расшифровка штрихкода должна выполняться приемным устройством или внешним декодером. Если сканер оснащен внутренним декодером, то этот декодер расшифровывает штрихкод и передает информацию в приемное устройство (компьютер, кассовый аппарат и т. д.) в соответствии с сигналами интерфейса, определяемого моделью сканера.

Расшифровка штрихкода. C помощью штрихового кода зашифрована информация о некоторых наиболее существенных параметрах продукции. Наиболее распространены американский Универсальный товарный код UPC и Европейская система кодирования EAN. Наиболее распространенны EAN/UCC товарные номера EAN-13, EAN-8, UPC-A, UPC-E и 14-разрядный код транспортной упаковки ITF-14. Также существует 128 разрядная система UCC/EAN-128. Согласно той или иной системе, каждому виду изделия присваивается свой номер, состоящий чаще всего из 13 цифр (EAN-13).

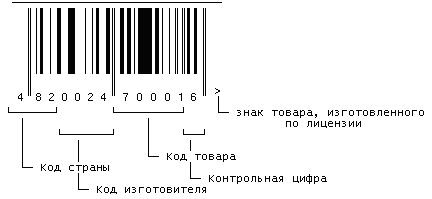

Возьмем, к примеру, цифровой код: 4820024700016. Первые две цифры (482) означают страну происхождения (изготовителя или продавца) продукта, следующие 4 или 5 в зависимости от длинны кода страны (0024) – предприятие-изготовитель, еще пять (70001) – наименование товара, его потребительские свойства, размеры, массу, цвет. Последняя цифра (6) контрольная, используемая для проверки правильности считывания штрихов сканером. EAN – 13 (рис. 13):

Рис. 13.

Для кода товара:

1 цифра: наименование товара,

2 цифра: потребительские свойства,

3 цифра: размеры, масса,

4 цифра: ингредиенты,

5 цифра: цвет.

Пример вычисления контрольной цифры для определения подлинности товара.

1. Сложить цифры, стоящие на четных местах:

8+0+2+7+0+1=18

2. Полученную сумму умножить на 3:

18x3=54

3. Сложить цифры, стоящие на нечетных местах, без контрольной цифры:

4+2+0+4+0+0=10

4. Сложить числа, указанные в пунктах 2 и 3:

54+10=64

5. Отбросить десятки:

получим 4

6. Из 10 вычесть полученное в пункте 5:

10-4=6

Если полученная после расчета цифра не совпадает с контрольной цифрой в штрих-коде, это значит, что товар произведен незаконно.

Для кода страны-изготовителя отводится два или три знака, а для кода предприятия – четыре или пять. Товары, имеющие большие размеры, могут иметь короткий код, состоящий из восьми цифр – EAN-8.

Как правило, код страны присваивается Международной ассоциацией EAN. Обращаем внимание потребителей на то, что код странны никогда не состоит из одной цифры. Иногда код, нанесенный на этикетку, не соответствует стране изготовителю заявленной на упаковке, тут причин может быть несколько. Первая: фирма была зарегистрирована и получила код не в своей стране, а в той, куда направлен основной экспорт ее продукции. Вторая: товар был изготовлен на дочернем предприятии. Третья: возможно, товар был изготовлен в одной стране, но по лицензии фирмы из другой страны. Четвертая – когда учредителями предприятия становятся несколько фирм из различных государств.

Она рассчитывается по специальному алгоритму на основе 12 предшествующих цифр. Неправильная расшифровка одной или нескольких цифр штрихового кода приведет к тому, что ЭВМ, рассчитав по двенадцати цифрам контрольную, обнаружит ее несоответствие контрольной цифре, нанесенной на товаре. Прием сканирования не подтвердится считывание кода придется повторит, таким образом, контрольная цифра обеспечивает надежное действие штрихового кода, является гарантией устойчивости и надежности всей системы.
