Обрезок пиломатериала как разметочный инструмент

Поскольку длина каждого шипа ножки равна толщине пиломатериала, можно использовать обрезок этого пиломатериала в качестве инструмента разметки. Поставьте обрезок поперек ножки вровень с ее верхней кромкой и вдоль обрезка прочертите линию заплечиков.

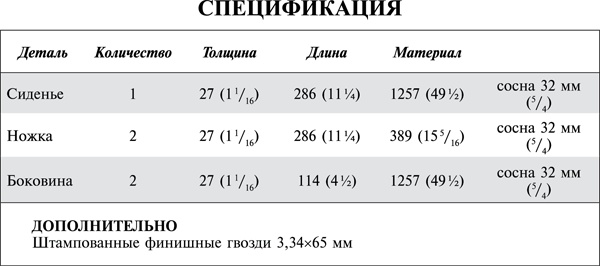

Соответственно, отпадает необходимость склейки. Разрежьте доску длиной 3658 мм (12 футов) на пять частей, которые и будут составлять лавочку. Вырежьте детали в соответствии с размерами в спецификации.

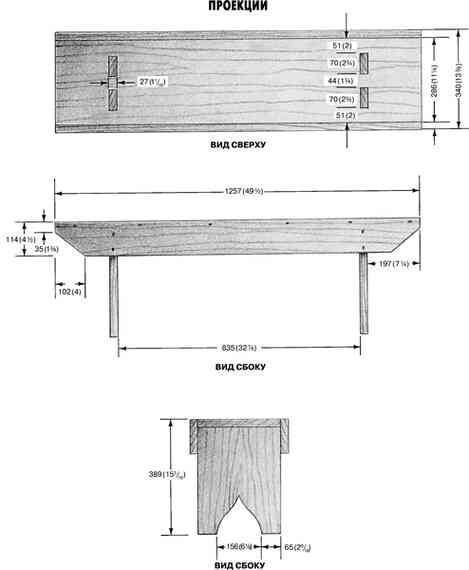

Разметьте диагональные срезы на боковинах, как показано на виде сбоку, и обрежьте дисковой пилой со столом (циркуляркой) или электролобзиком. Отложите эти детали до сборки (шаг 4).

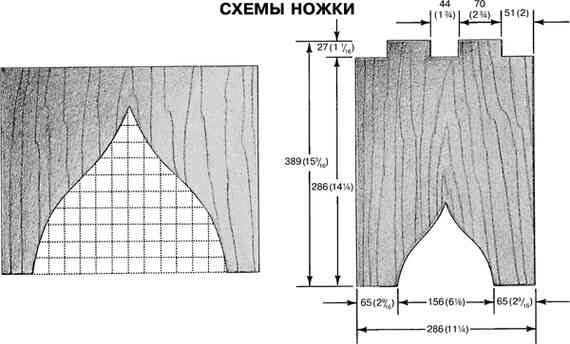

2. Вырежьте ножки. Сверху ножек сделаны вырезы, образующие два шипа для соединения с сиденьем. Разметьте шипы, как показано на схемах ножки, и вырежьте шипы на циркулярке, как показано на фото ниже.

Каждая ножка имеет вырез, образующий как бы две отдельные «ножки». Вы можете увеличить показанный здесь образец или придумать вырез собственной формы. В любом случае сделайте разметку на каждой ножке и сделайте вырезы электролобзиком. Зашлифуйте все видимые следы от пилы и скруглите все острые углы и ребра шкуркой.

3. Вырежьте гнезда. Самый критичный момент этого проекта — разметка гнезд на сиденье. Размер и расположение этих гнезд ОБЯЗАТЕЛЬНО должны соответствовать шипам. Поэтому для разметки гнезд воспользуйтесь ножками с шипами.

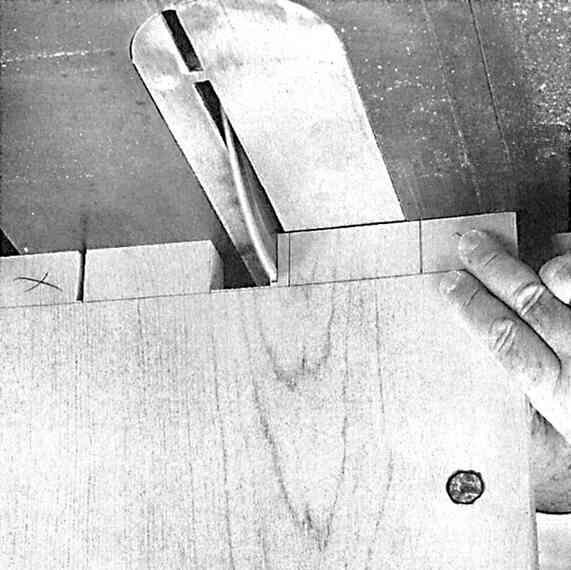

Циркулярка быстро вырезает шипы. Высоту пильного диска установите равную толщине материала. Поставьте ножку на торец и подавайте с помощью углового упора. Сделайте пропилы по обе стороны разметки каждого шипа. Затем выберите отход между двумя шипами дополнительными пропилами.

Отмерьте и разметьте положение ножки относительно каждого конца сиденья. Поставьте ножку на сиденье вдоль линии разметки и обведите шипы. Вероятно, ножки получились немного разными, поэтому размечайте каждую пару гнезд по «своей» ножке.

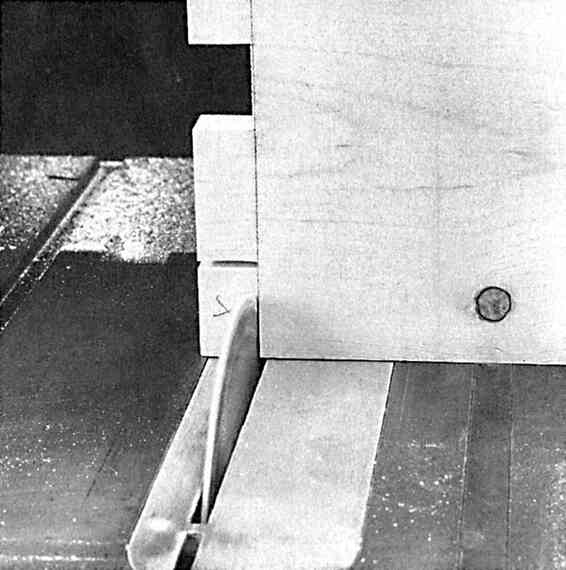

Завершите вырезание шипов, повернув ножку на 90° и подняв диск на нужную высоту по ширине заплечика и срезав лишний материал одним проходом пилы.

Высверлите основную часть отхода гнезда сверлом большого диаметра, а затем сделайте прямоугольные гнезда с помощью стамески. Каждое отверстие вырезайте внутри линий разметки очень аккуратно. Для минимизации работы стамеской постарайтесь сверлить отверстия с перекрытием, чтобы выбрать как можно больше материала. Существует тенденция увода обычного сверла в ранее просверленное отверстие при высверливании перекрывающихся отверстий, однако сверло Форстнера в таких случаях не уводит. После того как вы высверлили максимально возможное количество отхода, завершайте вырезание гнезда стамеской. В процессе работы подрежьте материал до линий разметки, но не заходите на них. (Если вы срежете и линии, то гнезда окажутся слишком большими.) Опробуйте пригонку ножки и при необходимости подрежьте гнезда.
