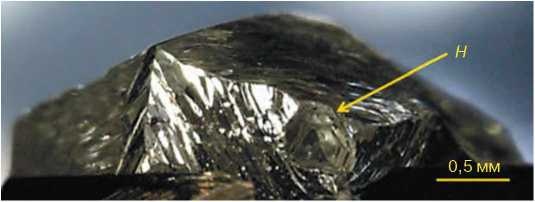

Прежде чем попытаться обобщить полученные результаты проведенных экспериментов, обратимся еще раз к более подробному рассмотрению метода двухосевого воздействия инструмента на алмаз на конкретном примере.

Обрабатывающий инструмент имеет ось вращения α (рис. 8.1). Эта подвижная ось перемещается вокруг неподвижной оси ß по траектории окружности с радиусом (r_a). Величина (r_a) является аппаратурным фактором и не меняется в процессе воздействия.

Ось вращения а является центром инерции обрабатывающего инструмента, диаметр рабочей поверхности которого выбирается в зависимости от поставленной задачи воздействия и имеет размер в несколько раз больше, чем (r_a). В данном случае в этой схеме плоскость чертежа можно условно рассматривать как 1/2 часть поверхности инструмента.

Вполне очевидно, что вся рабочая поверхность инструмента одновременно перемещается вокруг неподвижной оси ß по траектории окружности с радиусом (r_a), В этом случае любая точка касания инструмента с обрабатываемой поверхностью алмаза описывает аналогичную траекторию окружности по поверхности инструмента (окружность диаметром 2r_a, рис. 8.1).

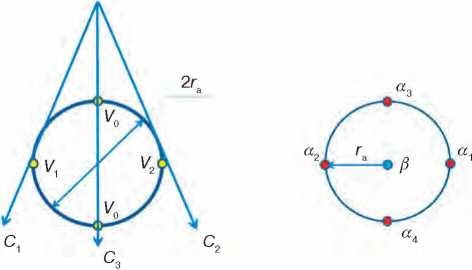

Рис. 8.1. Схема волнового воздействия

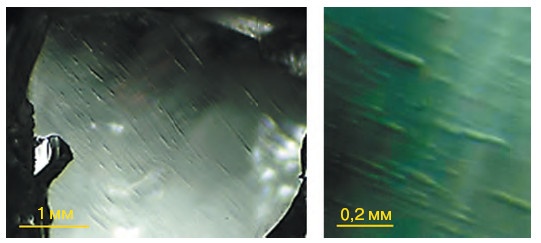

В качестве примера циклического воздействия инструмента на кристалл алмаза рассмотрим эксперимент «мягкое направление» (см. рис. 7.2).

Начальная (задаваемая) кристаллографическая ориентация обрабатываемой поверхности плоскости октаэдра (с учетом направления движения зерен абразива инструмента) была проведена относительно траекторий движения абразива по мягкому направлению а на рис. 7.2. Это направление соответствует движению зерен абразива С₃ на рис. 8.1. Положение оси α в этом случае соответствует, например, положению α₃ относительно оси ß. При этом линейная скорость движения зерен абразива составляет V₀ и происходит эффективное воздействие инструмента по мягкому направлению а обрабатываемой поверхности.

При эксцентричном перемещении оси α в положение α₂, обрабатывающая поверхность инструмента также перемещается по окружности относительно неподвижной обрабатываемой плоскости октаэдра алмаза. Кристаллографическая ориентация траекторий движения зерен абразива относительно неподвижной плоскости октаэдра изменяется на С₂, и совпадает с твердым направлением b₂, поверхности октаэдра на рис. 7.2. Величина линейной скорости V₂ при этом уменьшается относительно V₀, поскольку уменьшается радиус движения зерен абразива инструмента на величину г_a.

При перемещении оси α в положение α₄ инструмент относительно неподвижную обрабатываемой поверхности алмаза занимает позицию, аналогичной движению зерен абразива позиции инструмента в положении α₃. При этом линейная скорость движения зерен абразива составляет V₀ и происходит воздействие инструмента опять по мягкому направлению α.

При перемещении оси α в положение траектории α₁ движения зерен абразива обрабатывающего инструмента также меняют кристаллографическую направленность относительно неподвижной обрабатываемой октаэдрической поверхности алмаза. Траектории движения зерен абразива инструмента С₁ в этом случае совпадают с твердым направлением b₁ поверхности октаэдра на рис. 7.2. Величина линейной скорости V₁ при этом увеличивается относительно V₀, поскольку увеличивается радиус движения зерен абразива инструмента на величину г_a.
