Ступени крепятся не только к крупным несущим деталям, какими являются косоуры и тетивы. Проступь можно установить на коренные бруски, стальные уголки (последние слишком заметны), кронштейны. Но в любом случае фиксация должна отличаться высоким качеством, ведь и малую деталь следует прикреплять так же прочно, как и большую.

Наиболее распространен вариант, при котором проступи с одной стороны прикрепляются больцами к поручню ограждения, а с другой опорой служат косоур или тетива, зафиксированные к стене. Непосредственно к стене крепить деревянные детали лестницы не следует, так как возникнет необходимость обрабатывать их водоотталкивающими составами, чтобы предотвратить увлажнение и загнивание древесины. Не рекомендуется и монтировать проступи в стену, превращая их в единую конструкцию. Это означает, что на стены будет распространяться звуковая волна, возникающая при подъеме по лестнице или спуске с нее, т. е. весь дом будет слышать, что по ней кто-то идет. Поэтому опирание на стену осуществляется через крепеж (анкерные болты), также называемый больцами.

В качестве примера рассмотрим строительство лестницы на больцах с одной стороны и с тетивой – с другой. Алгоритм сооружения лестницы состоит в следующем.

1. Начните работу с изготовления тетивы. Чтобы определить ее размеры, используйте графический способ, начертив разрезы лестницы (рис. 46) и соединив точки «А», «Б», «В», «Г», «Д», «Е».

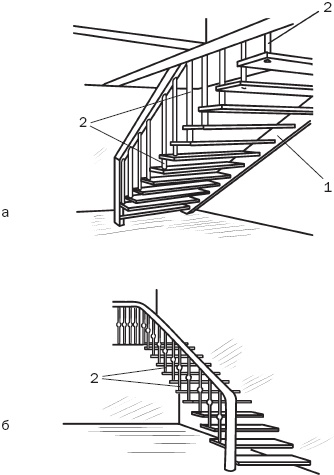

Рис. 45. Конструктивные варианты лестницы на больцах: а – с опиранием на больцы и тетиву; б – без пристенной тетивы; 1 – тетива; 2 – больцы

Рис. 46. Определение размеров тетивы

2. Проведите линию, параллельную первой. Представленный способ используется в том случае, если предполагается расположить тетиву заподлицо к проступям. Если требуется, чтобы она выступала над ними, то достаточно увеличить ее ширину.

Измерьте тетиву и переведите результаты в реальный масштаб.

Приготовьте шаблон (описан выше) тетивы и разметьте ступени. При этом учтите, что в данной конструкции не исключены боковое смещение проступей (это главное отличие данной лестницы от конструкции на двух тетивах) и, как следствие, выпадение проступей из пазов. Понятно, что ступени необходимо жестко зафиксировать в тетиве.

Соберите и прикрепите тетивы.

Установите опорные стойки (балясины), что следует сделать максимально надежно, поскольку именно на них будет приходиться нагрузка от половины веса самой лестницы и людей, передвигающихся по ней. Как правило, к деревянным балкам перекрытия опорные балясины прикрепляются металлическими кронштейнами. Если перекрытия бетонные, то в качестве крепежных элементов используются заранее забетонированные закладные (анкерные) болты либо кронштейны, под которые просверливаются отверстия.

Смонтируйте поручень и больцы в виде металлических стержней с резьбой на концах. Действуйте так: между стойками проложите поручень, который и станет опорой для больцев, а к последним прикрепите проступи. Поручень должен быть надежным, поскольку на него ляжет нагрузка от второй половины лестницы. Поэтому материалом для него служат металл (потом его можно отделать деревом) или клееная древесина; поперечное сечение во втором случае подбирается в соответствии с расчетом несущей способности и на прогиб. Фиксация проступей к больцам осуществляется разными способами, но в основе их лежит один принцип: передний край верхней проступи опирается на задний край нижней проступи через гильзу (втулку), надетую на больц (рис. 47).
