Складной опреснитель

Точнее, сворачиваемый. Имея площадь 1 кв. м, он сворачивается в рулон диаметром 20 см и длиной 1,5 м. Когда опреснитель не нужен, он может лежать в нейлоновом мешке под банкой в кокпите или на палубе. И принцип действия, и производительность опреснителя такие же, как и у неразборного: около 2 л воды в день. Соленая вода поступает сверху через отверстия в медной трубочке и увлажняет нагреваемый солнцем черный фетр. Пары конденсируются на прозрачной внешней стороне устройства, пресная вода стекает вниз и выводится наружу. Эскизы конструкции показаны на рис. 4 и 5.

Рис. 3. Разрез пластикового рукава для складного опреснителя

По указанным в списке материалов размерам вырежьте листы фетра, черной ПВХ ткани и прозрачной пленки. Прихватите фетр к виниловой подложке несколькими стежками или каплями клея, а затем пристрочите на машинке по краям и посередине.

Нагреватель – испаритель готов. Теперь прикрепите к нему прозрачную пленку, на которой будет конденсироваться пресная вода. Надо сделать это так, как показано на рис. 3. Должен получиться рукав шириной 68 см с фетром внутри. Перекрытие прозрачной пленки и черной подложки должно составлять 25 мм. Проклейте это соединение клеем для ПВХ и прошейте двойным швом. Если ваша швейная машинка не возьмет такой тяжелый материал, можно обратиться в драпировочную мастерскую или к обувщикам: у них есть мощные швейные машины для таких случаев.

Сверху и снизу наш рукав будут закрывать крышки, которыми послужат дощечки из тика. Вырежьте их по размерам и сточите острые углы и кромки. Крышки должны плотно, но без сильного растяжения материала вставляться в рукав. Скорее всего, после точной подгонки верхняя и нижняя крышки будут иметь немного разные размеры, поэтому пометьте их.

Отрежьте от алюминиевого уголка кусок на 25 мм короче нижней тиковой крышки и затупите острые кромки и углы, чтобы они не могли повредить мягкий пластик при сворачивании рукава. Прикрепите уголок к крышке мелкими шурупчиками из нержавеющей стали, предварительно смазав силиконовым герметиком: он будет служить для стока дистиллята.

Рис. 4. Складной опреснитель, вид спереди

Чтобы вода не стекала там, где уголок кончается, у его концов надо приклеить на герметике маленькие прямоугольные тиковые брусочки (12 х 12 х 10). С внутренней стороны рядом с ними просверлите в крышке 6 мм отверстия, в которые вклейте на эпоксидном клее патрубки для стока пресной воды (медные трубки 6 х 30). Внутренние концы патрубков должны быть утоплены заподлицо с дощечкой, внешние будут торчать наружу и на них мы наденем виниловые трубки для стока.

Для стока избытка соленой воды просверлите с другой стороны уголка, т. е. насквозь через него и крышку, шесть 4,5-мм отверстий, расположив их равномерно по длине крышки (см. рис. 6).

Рис. 5. Складной опреснитель, вид сбоку в разрезе

Теперь надо сделать с внутренней стороны крышек по три отверстия, в которые будут вставляться распорные стойки из алюминиевых трубок, которые держат всю конструкцию. Положение отверстий показано на рис. 6 и рис. 7. Верхнюю крышку сверлите насквозь, а вот отверстия в нижней крышке должны быть глухими – будьте осторожны, чтобы не просверлить насквозь и ее. Диаметр отверстий должен соответствовать диаметру распорных стоек, причем они должны вставляться в отверстия без усилий. Если стойки входят туго, расточите отверстия абразивной шкуркой, обернув подходящий стержень.

Система подачи соленой воды показана на рис. 8. Она аналогична неразборному опреснителю, но для обеспечения более равномерного орошения имеет три патрубка. К концам находящегося посередине Т – образного тройника припаиваются две трубки с рядом 2-мм отверстий через 20 мм. Концы трубок загнуты в ту же сторону, что и свободный патрубок тройника, все три патрубка выводятся наружу через отверстия в верхней крышке и через вентили соединяются с резервуаром для морской воды. При монтаже не забудьте обернуть распределительную трубку фетром, как описано для неразборного испарителя.

Вырежьте из листового алюминия три запорных пластинки с крючком, которыми верхняя крышка будет фиксироваться на стойках. Их форма и размеры показаны на рис. 7. Просверлите запорные пластинки и закрепите их на верхней крышке шурупами с полукруглой головкой. Теперь обе крышки готовы, и их пора установить в соответствующие концы пленочного рукава. Крышки надо вклеить, обильно смазав их края клеем для ПВХ, чтобы соединение было герметичным. После высыхания клея для большей прочности стыков наложите на швы по их длине тонкие тиковые планки и привинтите мелкими шурупами через 70–80 мм.

Осталось обрезать стойки до нужной высоты. Вставьте алюминиевые трубки через отверстия в верхней крышке и уприте их в глухие посадочные отверстия нижней крышки. Растяните полностью рукав опреснителя и отметьте место обрезки на выступающих концах трубок. Достаньте их, обрежьте и снова установите на место. Теперь сверху можно защелкнуть запорные пластинки, и опреснитель готов!

Рис. 6. Складной опреснитель, нижняя крышка

Рис. 7. Складной опреснитель, верхняя крышка

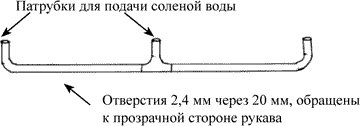

Рис. 8. Складной опреснитель, система подачи и распределения соленой воды

Монтируется он так же, как и неразборный, только для подачи морской воды понадобится три трубки и три регулировочных вентиля. С их помощью надо будет добиться равномерной подачи воды по всей длине устройства. Обратите внимание и на наклон опреснителя: его нельзя ставить под углом 45°, как жесткий. Мягкая пленка может колебаться под действием ветра, и конденсирующиеся на ней капли будут срываться и падать мимо приемного желоба назад на соленую сторону. При правильной установке капли должны скользить по пленке вниз, не срываясь с нее.
