Смесители представляют собой конструкцию, объединяющую в одном корпусе краны с горячей и холодной водой (рис. 21).

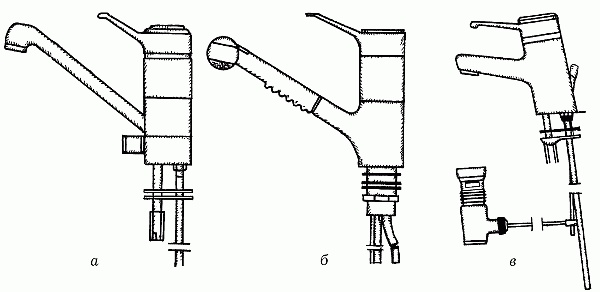

Рис. 21. Некоторые конструкции смесителей: а – смеситель для кухни; б – смеситель для кухни с душевой сеткой; в – смеситель для умывальника с управляемым выпуском

Основное их предназначение – подача воды нужной температуры.

Корпус смесителя состоит из 2 патрубков для подводки горячей и холодной воды, 2 гнезд для головок, а также имеет носик-излив.

Существует 2 типа смесителей, которые различаются по способу подключения. Это настенный, с горизонтальной подводкой воды и настольный, патрубки которого располагаются вертикально под полочкой раковины.

Головки в корпусе смесителя тоже могут размещаться по-разному, но в большинстве смесителей они устанавливаются горизонтально.

В смесителе клапан запирает лишь одно седло, поэтому ремонт одной из головок рассматривается как ремонт отдельного узла.

Крепление носика осуществляется с помощью разжимного кольца и накидной гайки. Чтобы вода не просачивалась, используются сальники или изолирующие кольца.

Для соединения с подводящими магистралями смесителя с 2 патрубками требуются специальные фитинги на подводке.

Смесители для ванных комнат могут также иметь еще 1 дополнительный узел – переключатель «душ-излив». Благодаря ему один смеситель может работать как на раковину, так и на ванну. Это позволяет обойтись без отдельных смесителей для душа и умывальника.

В большинстве квартир типовой постройки в ванных комнатах установлены именно такие смесители.

Соответственно, в корпусе универсального смесителя предусмотрено еще одно резьбовое отверстие – выход подготовленной воды для душа.

Сам душ может быть стационарным, жестко закрепленным на штанге или же может соединяться с корпусом смесителя гибким шлангом.

Последний вариант наиболее распространенный. Крепление душевого шланга по месту осуществляется просто – кольцевым уплотнительным кольцом и накидной гайкой и практически не требует к себе особенного внимания. А вот с переключателем дело обстоит сложнее.

Переключатели могут быть разного устройства и принципа действия. Самую простую и надежную конструкцию имеет переключатель душ-излив пробочного типа. В корпусе смесителя с таким переключением установлена цилиндрическая пробка с вырезом. Посредством штока она соединяется с рукояткой поворотного переключателя.

Пробка имеет вырезанное в боковой поверхности отверстие, которое в зависимости от положения рукоятки открывает доступ воде либо в излив, либо в душевой шланг, запирая при этом противоположный выход.

Другой распространенный тип переключателя – кнопочный. Конструкция кнопочного переключателя позволяет менять положение штока, клапан которого может запирать либо излив, либо душ.

Шток у кнопочного переключателя подпружиненный, в рабочем положении он запирает канал в корпусе смесителя, который ведет к душевому шлангу. Открывая воду, ее получают из излива. Чтобы включить подачу воды на душ, надо вытянуть кнопку, при этом шток приподнимается и клапан открывает другой просвет.

В таком положении переключатель остается до тех пор, пока на клапан, преодолевая сопротивление пружины, давит поток воды. Стоит напор ослабить, и пружина прижмет клапан на место. Кнопка переключателя может быть сделана как отдельная деталь либо представлять собой продолжение штока.

Корпуса смесителей обычно выполнены из стали с декоративно-защитным хромовым покрытием, в современных моделях они имеют керамическое или пластиковое покрытие.

В усовершенствованных смесителях имеются системы контроля потока воды и ее температуры, аэраторы, а также клапаны, с помощью которых возможно подключение посудомоечной или стиральной машины. Есть конструкции, в которых предусмотрено одновременное подключение обеих машин.

Помимо традиционных смесителей с двумя кранами в последнее время получили большое распространение смесители с одним рычагом – джойстики.

В буквальном переводе «джойстик» – «игровая палочка» или «рычаг для игры». Однако этот рычаг давно уже применяется в самых разных приборах, в том числе и в санитарно-технической водоразборной арматуре – смесителях для кухонь и ванных.

Так называемые монокомандные, или шарнирные, краны (смесители) имеют вместо привычных 2 поворотных рукояток всего 1 рычаг, он же джойстик. С его помощью регулируется не только температура воды, но и интенсивность потока. Другими словами, один этот узел совмещает функции двух, применяемых в описанных выше типах водоразборной арматуры.
