Вероятно, к тому моменту вы уже что-то узнали об электричестве, так что решаете собрать собственные фонарики из батареек, лампочек, выключателей и проводов. Первым делом вы прямо в спальне соединяете батарейки и выключатель. Два провода тянутся из окна через забор в спальню вашего друга, где он подключает их к лампочке.

Я показываю всего одну батарейку, но вы можете пользоваться двумя. Здесь и далее на схемах так будет обозначаться выключенный (разомкнутый) переключатель.

А так – включенный (замкнутый).

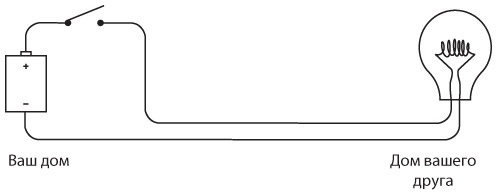

Фонарик в этой главе работает по тому же принципу, что и в предыдущей, но провода, подключаемые к элементам схемы, немного длиннее. Когда вы замыкаете цепь, лампочка зажигается в комнате вашего друга.

Теперь вы можете обмениваться сообщениями при помощи азбуки Морзе.

У вас получился один «дальнобойный» фонарик; значит, можно подключить второй, которым будет пользоваться ваш друг.

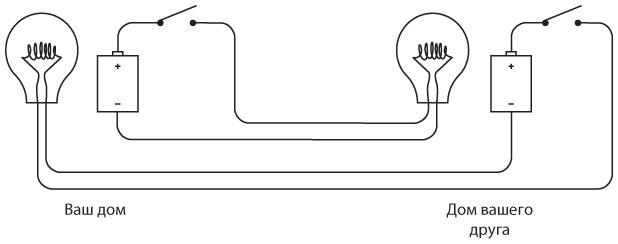

Поздравляем! Вы только что соорудили двунаправленный телеграф. Как видите, здесь две одинаковые электрические цепи, которые совершенно не зависят друг от друга и нигде одна с другой не соединяются. Теоретически вы можете отправлять сообщение в момент, когда друг отправляет его вам (хотя это серьезная умственная нагрузка – отправлять и читать сообщения одновременно).

Возможно, вы догадаетесь, что длину проводов можно сократить на четверть, выстроив такую конфигурацию.

Обратите внимание: теперь мы соединили отрицательные клеммы двух батареек. Две кольцевые электрические цепи (от батарейки к выключателю, от выключателя к лампочке и от лампочки к батарейке) по-прежнему работают независимо друг от друга, хотя они и соединены, подобно сиамским близнецам.

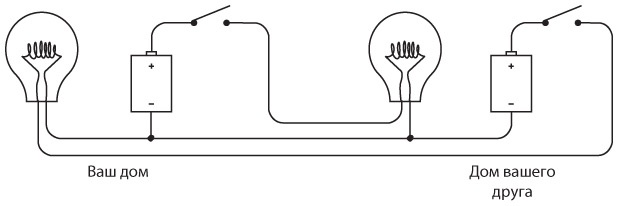

Такое соединение называется «с общим проводом». В этой схеме общий провод проложен от левой оконечности, где соединены левая лампочка и батарейка, до правой, где соединены правая лампочка и батарейка. Эти подключения обозначены точками.

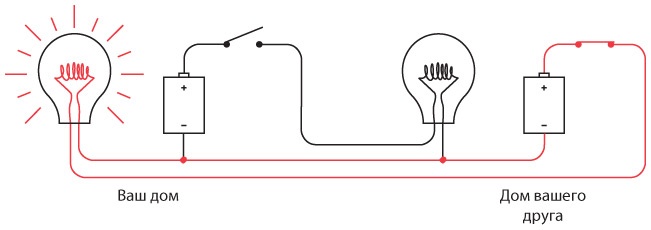

Давайте убедимся, что никаких фокусов тут нет. Во-первых, если нажать переключатель на вашей стороне, загорится лампочка дома у вашего друга. Красными линиями показано направление тока в электрической цепи.

В другую часть схемы электричество не попадает: электронам туда попросту не добраться.

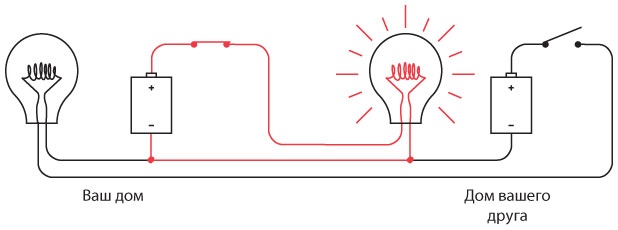

Когда сигнал отправляете не вы, а ваш друг, лампочка у вас в комнате зажигается и гаснет от выключателя, находящегося у него в спальне. Опять же, направление электричества в цепи показано красными линиями.

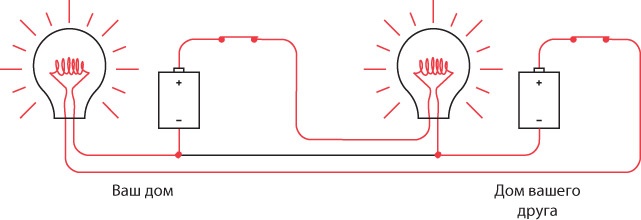

Когда вы одновременно с другом пытаетесь передать сигналы, в некоторые моменты оба переключателя выключены, в других случаях один включен, а второй выключен, в третьих – оба включены. Тогда направление тока в цепи выглядит так.

По общему проводу ток не идет.

Когда мы соединяем две цепи в одну при помощи общего провода, у нас остается три провода вместо четырех, и длина всей проводки уменьшается на 25 %.

Если бы нам пришлось протянуть провода на достаточно большое расстояние, возможно, мы захотели бы сэкономить и избавиться еще от одного провода. К сожалению, это невозможно при работе с 1,5-вольтными батарейками и маленькими лампочками. Однако если вооружиться стовольтными батареями и более крупными лампами, вероятно, все получится.

Вот какой фокус: как только вы оборудовали общую часть цепи, на этом отрезке уже необязательно использовать провод; его можно заменить чем-нибудь еще. Например, шаром диаметром 12 тысяч километров, состоящим из металла, камней, воды и органических веществ. Этот гигантский шар – планета Земля.

В прошлой главе, описывая хорошие проводники, я упоминал серебро, медь и золото, но ничего не сказал о гальке и перегное. Земля и правда не идеальный проводник, хотя некоторые виды грунта (например, влажная почва) проводят электричество лучше других (в частности, сухого песка). Существует одно общее правило, касающееся проводников: чем он больше, тем лучше. Очень толстый провод обеспечивает большую электропроводимость, чем очень тонкий. Вот в чем главное достоинство Земли: она огромная.

Чтобы задействовать Землю в качестве проводника, мало просто воткнуть провод в грядку с помидорами. Нужно устройство, которое обеспечит хороший контакт, – я имею в виду, что у проводника должна быть обширная поверхность. В данном случае хорошо подойдет медный прут длиной хотя бы 2,5 метра и примерно 1,5 сантиметра в диаметре. Тогда мы получим площадь контакта проводника с землей, равную 1200 см². Такой прут можно загнать в землю кувалдой, а затем подключить к нему провод. Если у вас дома проложены медные водопроводные трубы, выходящие из земли где-то за домом, провод можно подсоединить к подобной трубе.

Термин «заземление» немного неудачный, поскольку именно им обозначается и тот элемент цепи, который мы выше назвали общим проводом. В этой главе (если не будет указано иное) «заземление» означает физическое соединение с грунтом.

На схемах электрических цепей Земля обозначается так.

Электрики пользуются таким символом, потому что им лень рисовать саженный медный прут, закопанный в землю.

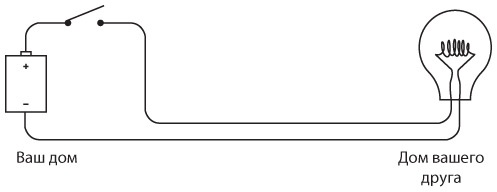

Рассмотрим, как все устроено. В начале главы была приведена вот такая однонаправленная конфигурация.
